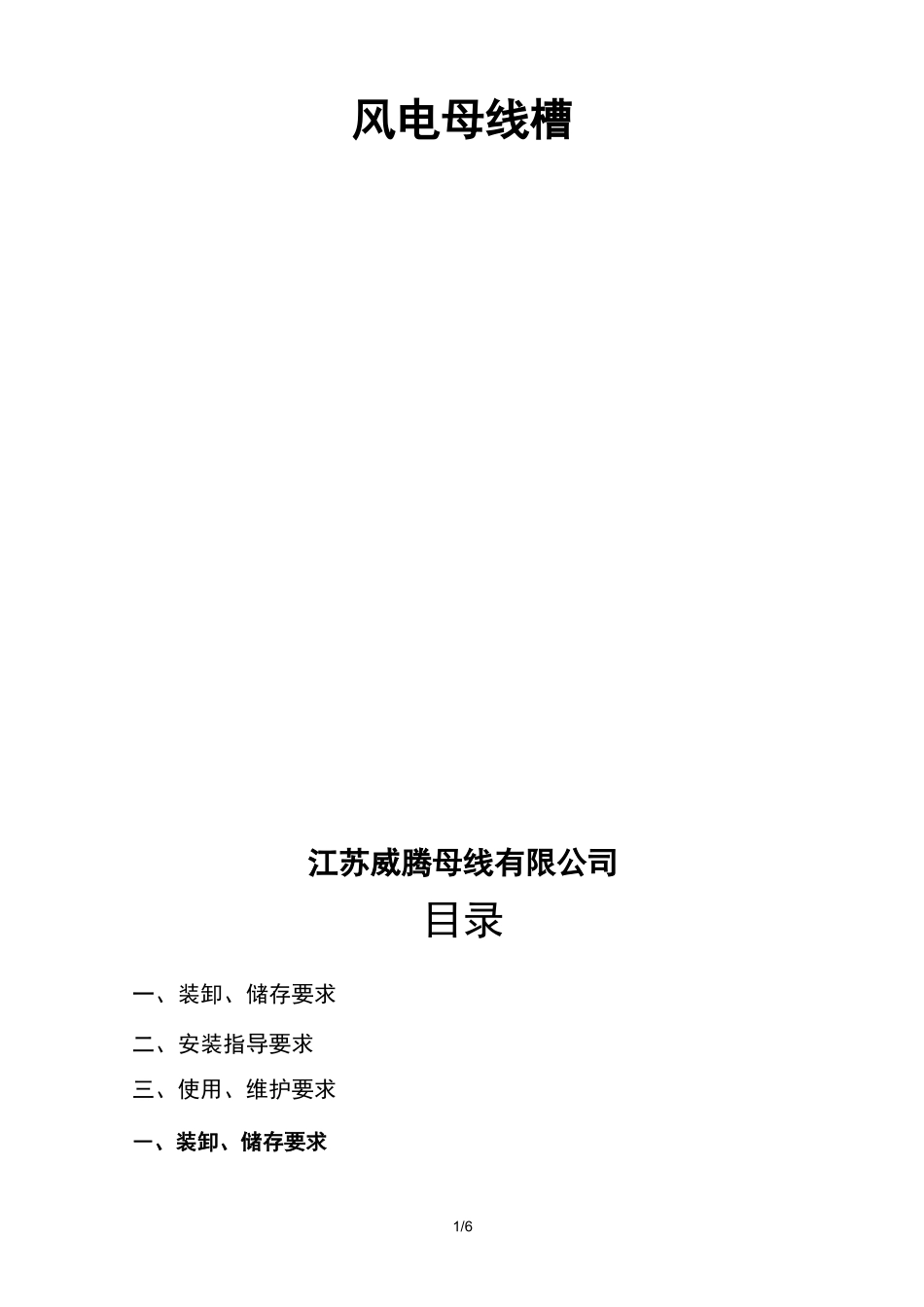

1/6风电母线槽江苏威腾母线有限公司目录一、装卸、储存要求二、安装指导要求三、使用、维护要求―、装卸、储存要求2/6♦使用合适的装卸设备进行装卸，避免损坏母线槽内部的绝缘件和附件，建议采用叉车装卸。♦在搬运母线槽单元时，必须两个端部同时搬运，不可以将母线槽的端头作为支点搬运母线槽，不可以在地面上或塔体之间拖拉母线槽。个人收集整理勿做商业♦所有母线槽应储存在一个干净、干燥通风的空间，远离灰尘，预防烟雾、水和化学性腐蚀。储存场所一般应远离通道，避免阻止通道的畅通。二、安装指导要求.母线槽安装前对塔壁固定支持的制作要求♦塔壁上焊接固定支持需按照支架布置图设计要求设置，其焊接位置沿塔壁高度分布时跨度尺寸偏差及沿塔壁切向位置偏差均 S 士。♦塔壁固定支持的焊接方案需经母线槽或风电机组厂家技术培训后实施。安装准备阶段♦安装前的人员选择及培训：母线槽的安装、操作和维修保养应该由专业的员工进行。♦专业的员工应具备如下要求：熟悉母线槽的安装、结构、操作和包含的危险;安装人员必须具有谨慎的工作作风；安装人员必须充分准备安全防护。如：安全帽、工作服等;对如何给设备送电、测试方面，曾接受过系统的培训;♦安装前接受母线槽安装布置方案的培训。塔架厂预安装操作阶段♦根据风电机组厂家与母线槽厂家确认的最终技术资料,如塔架母线槽布置图、技3/6术协议、安装指导文件等，将各套机组上、中、下三段塔架进行预安装定位。检查其平台预留孔位置尺寸，及塔壁母线槽固定焊接支持的位置符合设计要求。个人收集整理勿做商业用途♦对即将安装的母线槽单元进行绝缘测试，使用绝缘测试议，并记录备查。♦安装塔架母线槽布置图装配顺序，将母线槽各单元依次安装。建议统一沿上塔架始端电缆接线箱处开始，依次安装。个人收集整理勿做商业用途♦必须保持母线槽的段间连接装置表面洁净；必须保持母线槽连接定位在同一直线上，再进行连接接头器螺栓的紧固。个人收集整理勿做商业用途♦固定支架的连接紧固件需在母线槽接头器紧固后进行，以避免母线槽接头器内部装配应力。♦连接器螺栓紧固后，必须用漆笔做标记，确认紧固情况。♦建议在安装过程中，母线槽在未使用前，包装物可保留在母线槽上，并可在连接处增加保护。♦三段塔架内母线槽全线安装固定后，检查安装支架的紧固可靠性。对其全线进行绝缘及耐压测试，并予记录备查。♦重要提醒：母线槽预安装后需与配套塔架形成对应编号标识（标识贴于母线槽外壳明显处...
