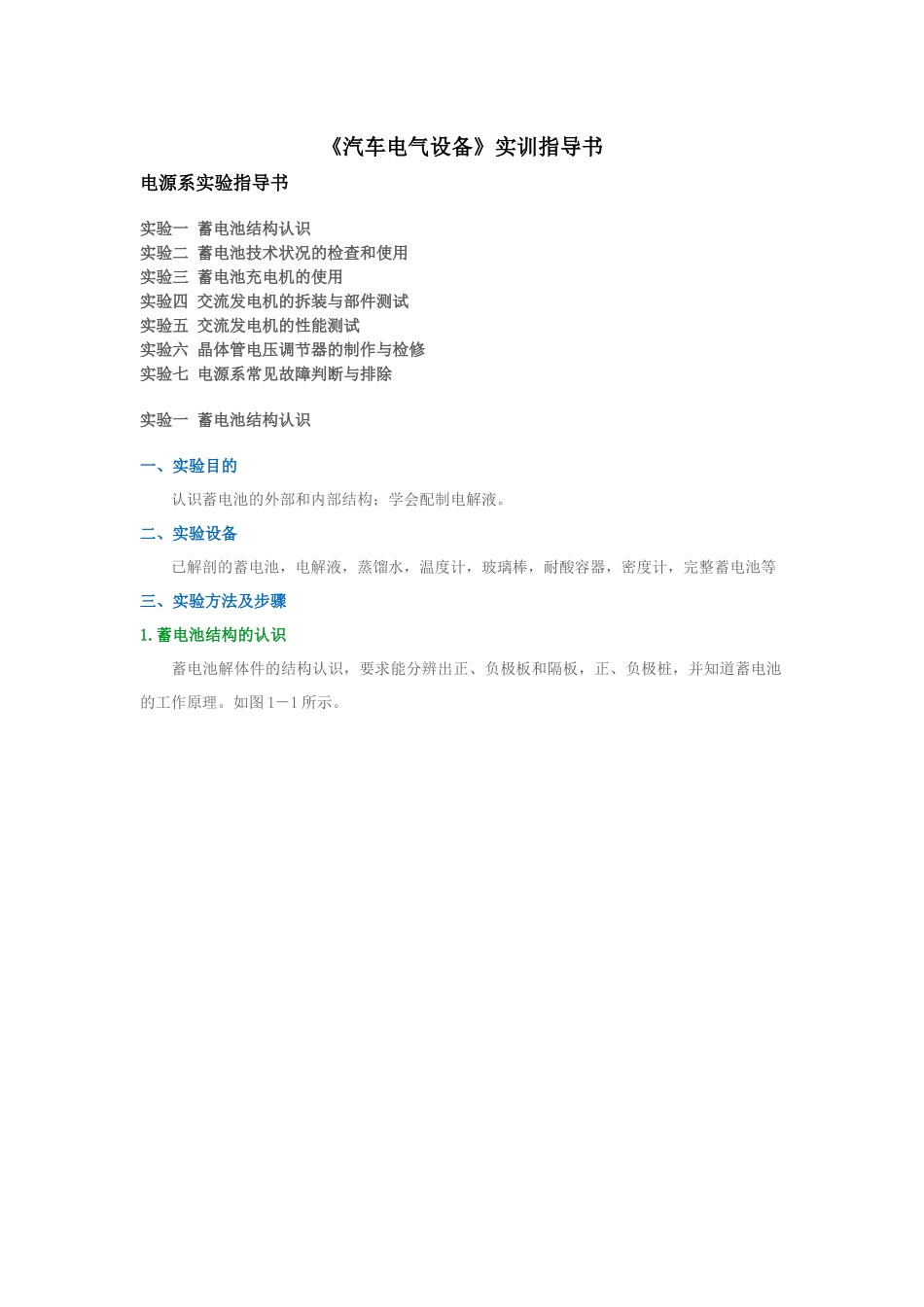

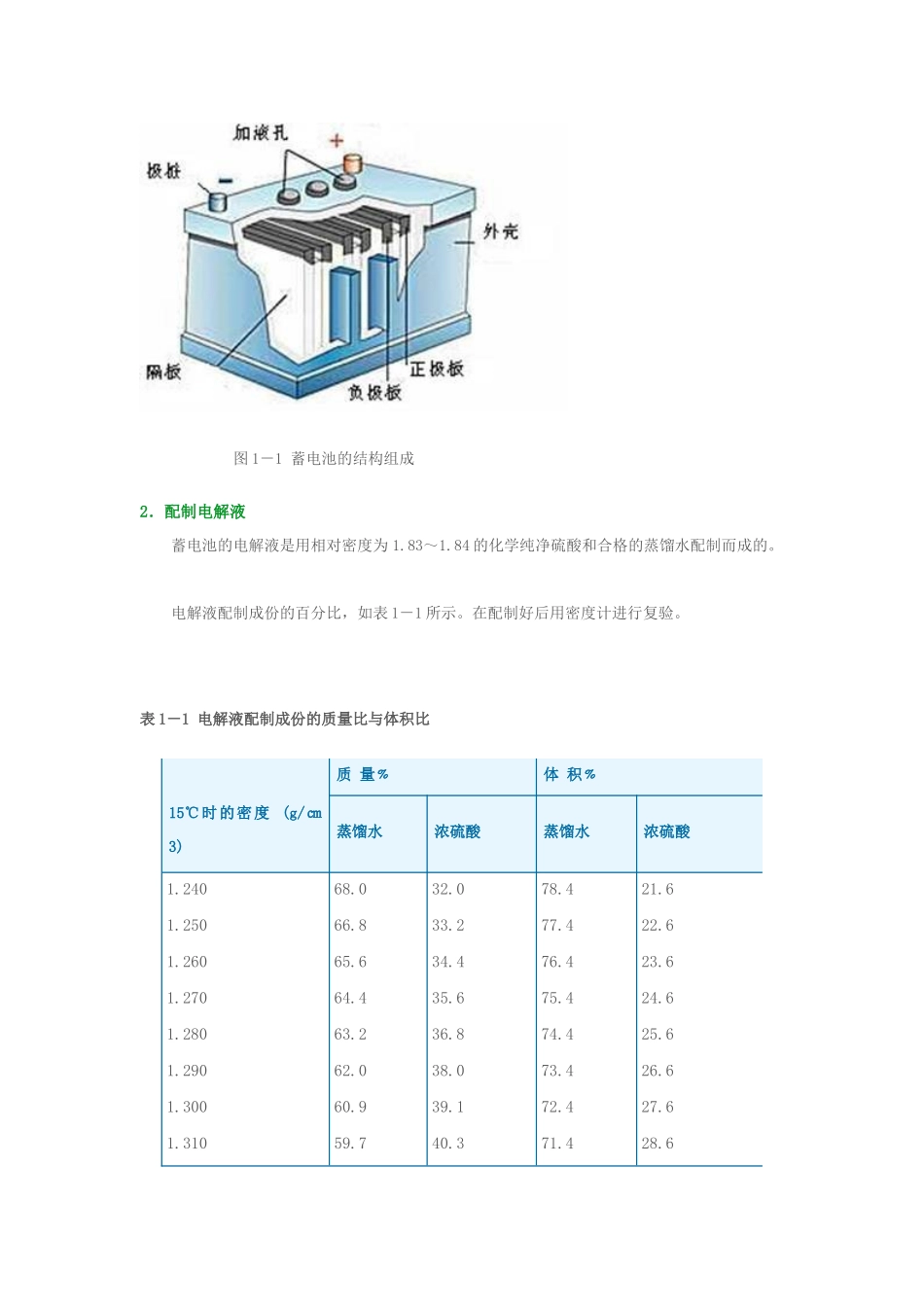

《汽车电气设备》实训指导书电源系实验指导书实验一 蓄电池结构认识 实验二 蓄电池技术状况的检查和使用 实验三 蓄电池充电机的使用 实验四 交流发电机的拆装与部件测试 实验五 交流发电机的性能测试 实验六 晶体管电压调节器的制作与检修 实验七 电源系常见故障判断与排除实验一 蓄电池结构认识一、实验目的 认识蓄电池的外部和内部结构；学会配制电解液。 二、实验设备 已解剖的蓄电池，电解液，蒸馏水，温度计，玻璃棒，耐酸容器，密度计，完整蓄电池等三、实验方法及步骤 1.蓄电池结构的认识 蓄电池解体件的结构认识，要求能分辨出正、负极板和隔板，正、负极桩，并知道蓄电池的工作原理。如图 1－1 所示。 图 1－1 蓄电池的结构组成2．配制电解液 蓄电池的电解液是用相对密度为 1.83～1.84 的化学纯净硫酸和合格的蒸馏水配制而成的。 电解液配制成份的百分比，如表 1－1 所示。在配制好后用密度计进行复验。表 1－1 电解液配制成份的质量比与体积比15℃时的密度 (g/㎝3)质 量﹪体 积﹪蒸馏水浓硫酸蒸馏水浓硫酸1.2401.2501.2601.2701.2801.2901.3001.31068.066.865.664.463.262.060.959.732.033.234.435.636.838.039.140.378.477.476.475.474.473.472.471.421.622.623.624.625.626.627.628.6配制时，应注意以下几点： （1）配制电解液时，操作人员必须穿戴防护眼镜、防酸手套、防酸围裙和高统胶靴。如有硫酸溅到皮肤或衣服上，应立即用 10％的苏打（Na2CO3）水溶液擦洗，然后用清水冲净。 （2）配制电解液时，所用的器皿必须是耐酸及耐热的有釉陶瓷缸、玻璃缸、硬橡胶或铅质容器、塑料槽内等进行配制。 （3）配制时切记必须先将需用的蒸馏水加人容器内，然后再将硫酸缓缓注人蒸馏水中，并不断地用玻璃棒搅拌，以使混合均匀，散热迅速。如温度升高过快时，可暂缓加人硫酸，待温度低于 55℃后再配制，禁止将蒸馏水倒人浓硫酸中，以免引起溶液沸腾飞溅，造成腐蚀物体和灼伤事故。 （4）初配好的电解液，温度可高达 80℃左右，故不可立刻注入电池槽内，必须冷却到室温或比室温高 5℃左右再用。同时检查电解液相对密度，检查电解液密度时，可用吸式密度计测量，并换算成 15℃时规定的相对密度。相对密度低则加入相对密度为 1.40 稀硫酸溶液、相对密度高则加入蒸馏水予以调整至规定值。思考题1. 观察正负极板的颜色？2. 为什么负极板比正极板多一片？实验二 蓄电池技术状况的检查和使用一、实验目...
