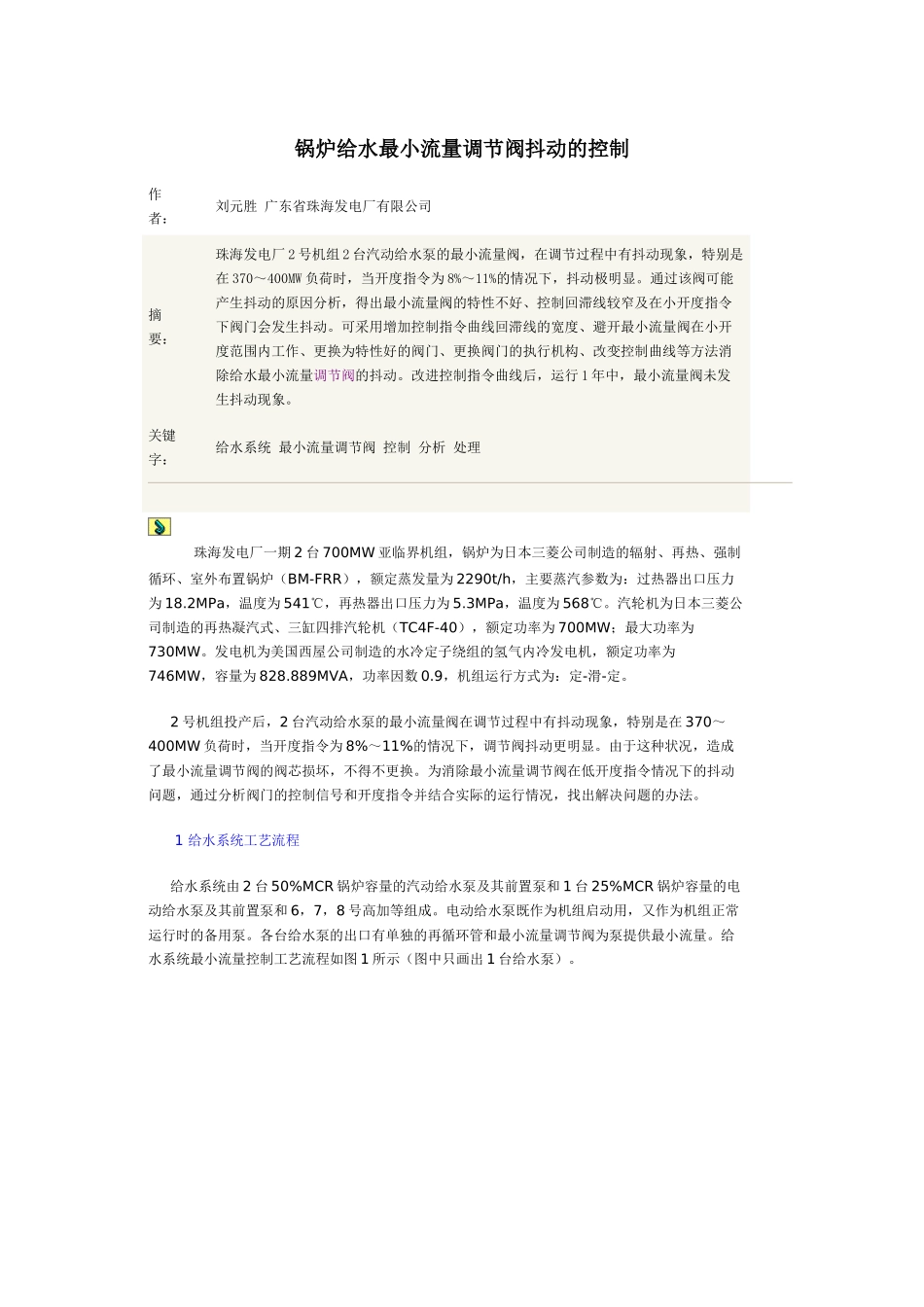

锅炉给水最小流量调节阀抖动的控制作 者： 刘元胜 广东省珠海发电厂有限公司 摘 要： 珠海发电厂 2 号机组 2 台汽动给水泵的最小流量阀，在调节过程中有抖动现象，特别是在 370～400MW 负荷时，当开度指令为 8%～11%的情况下，抖动极明显。通过该阀可能产生抖动的原因分析，得出最小流量阀的特性不好、控制回滞线较窄及在小开度指令下阀门会发生抖动。可采用增加控制指令曲线回滞线的宽度、避开最小流量阀在小开度范围内工作、更换为特性好的阀门、更换阀门的执行机构、改变控制曲线等方法消除给水最小流量调节阀的抖动。改进控制指令曲线后，运行 1 年中，最小流量阀未发生抖动现象。 关键字： 给水系统 最小流量调节阀 控制 分析 处理 珠海发电厂一期 2 台 700MW 亚临界机组，锅炉为日本三菱公司制造的辐射、再热、强制循环、室外布置锅炉（BM-FRR），额定蒸发量为 2290t/h，主要蒸汽参数为：过热器出口压力为 18.2MPa，温度为 541℃，再热器出口压力为 5.3MPa，温度为 568℃。汽轮机为日本三菱公司制造的再热凝汽式、三缸四排汽轮机（TC4F-40），额定功率为 700MW；最大功率为730MW。发电机为美国西屋公司制造的水冷定子绕组的氢气内冷发电机，额定功率为746MW，容量为 828.889MVA，功率因数 0.9，机组运行方式为：定-滑-定。 2 号机组投产后，2 台汽动给水泵的最小流量阀在调节过程中有抖动现象，特别是在 370～400MW 负荷时，当开度指令为 8%～11%的情况下，调节阀抖动更明显。由于这种状况，造成了最小流量调节阀的阀芯损坏，不得不更换。为消除最小流量调节阀在低开度指令情况下的抖动问题，通过分析阀门的控制信号和开度指令并结合实际的运行情况，找出解决问题的办法。 1 给水系统工艺流程 给水系统由 2 台 50%MCR 锅炉容量的汽动给水泵及其前置泵和 1 台 25%MCR 锅炉容量的电动给水泵及其前置泵和 6，7，8 号高加等组成。电动给水泵既作为机组启动用，又作为机组正常运行时的备用泵。各台给水泵的出口有单独的再循环管和最小流量调节阀为泵提供最小流量。给水系统最小流量控制工艺流程如图 1 所示（图中只画出 1 台给水泵）。 2 最小流量阀的控制 2.1 控制信号 最小流量阀是以给水泵出口流量（图 1 中 A 点处的流量）为控制信号，控制其开度，以保证给水泵的安全运行。 给水泵出口 A 点处的流量（以下简称泵出口流量）是通过前置泵入口流量孔板测量的流量（图1 ...
