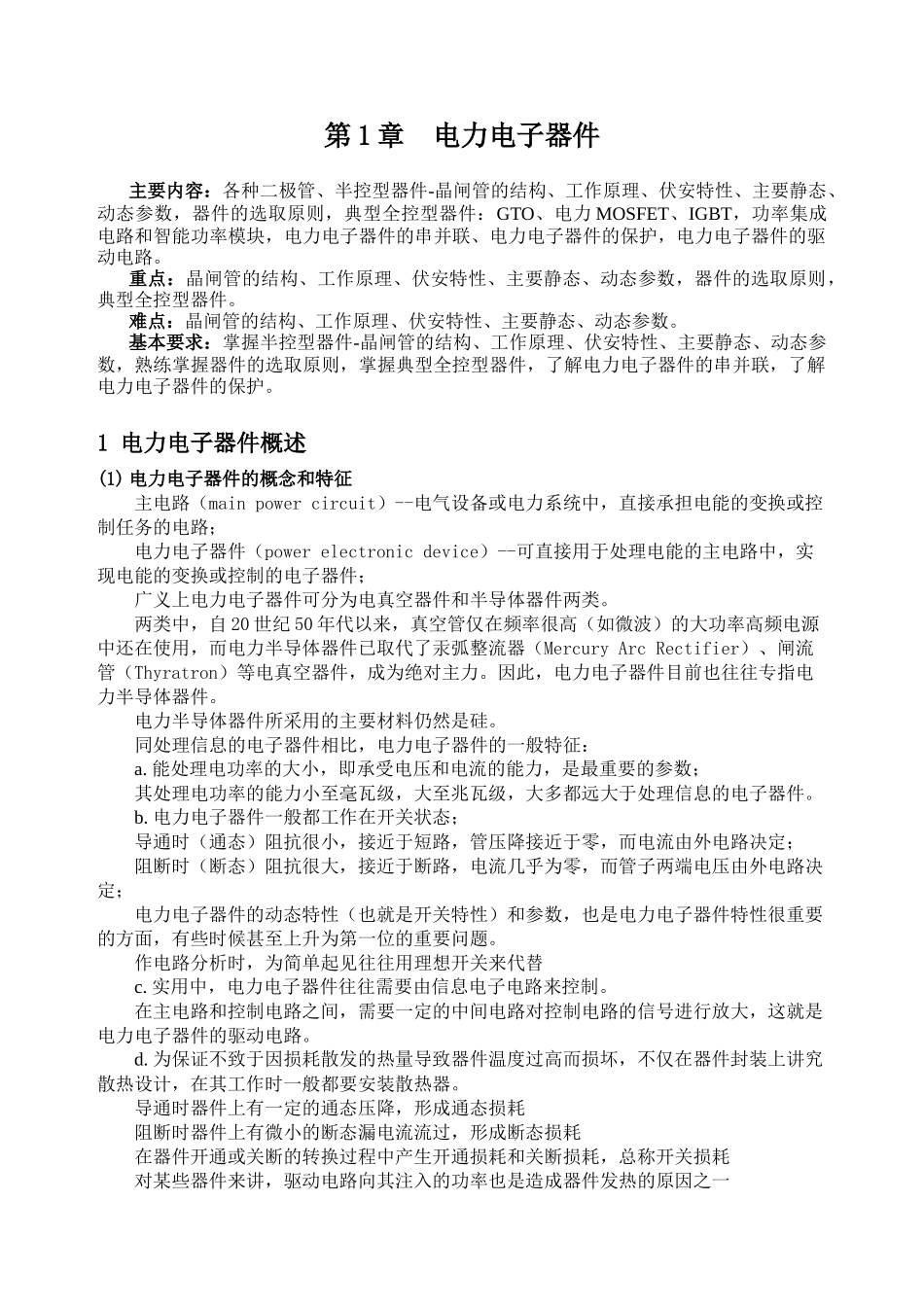

第 1 章 电力电子器件主要内容：各种二极管、半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件：GTO、电力 MOSFET、IGBT，功率集成电路和智能功率模块，电力电子器件的串并联、电力电子器件的保护，电力电子器件的驱动电路。重点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件。难点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数。基本要求：掌握半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，熟练掌握器件的选取原则，掌握典型全控型器件，了解电力电子器件的串并联，了解电力电子器件的保护。1 电力电子器件概述(1) 电力电子器件的概念和特征主电路（main power circuit）--电气设备或电力系统中，直接承担电能的变换或控制任务的电路；电力电子器件（power electronic device）--可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件；广义上电力电子器件可分为电真空器件和半导体器件两类。两类中，自 20 世纪 50 年代以来，真空管仅在频率很高（如微波）的大功率高频电源中还在使用，而电力半导体器件已取代了汞弧整流器（Mercury Arc Rectifier）、闸流管（Thyratron）等电真空器件，成为绝对主力。因此，电力电子器件目前也往往专指电力半导体器件。电力半导体器件所采用的主要材料仍然是硅。同处理信息的电子器件相比，电力电子器件的一般特征：a. 能处理电功率的大小，即承受电压和电流的能力，是最重要的参数；其处理电功率的能力小至毫瓦级，大至兆瓦级，大多都远大于处理信息的电子器件。b. 电力电子器件一般都工作在开关状态；导通时（通态）阻抗很小，接近于短路，管压降接近于零，而电流由外电路决定；阻断时（断态）阻抗很大，接近于断路，电流几乎为零，而管子两端电压由外电路决定；电力电子器件的动态特性（也就是开关特性）和参数，也是电力电子器件特性很重要的方面，有些时候甚至上升为第一位的重要问题。作电路分析时，为简单起见往往用理想开关来代替c. 实用中，电力电子器件往往需要由信息电子电路来控制。在主电路和控制电路之间，需要一定的中间电路对控制电路的信号进行放大，这就是电力电子器件的驱动电路。d. 为保证不致于因损耗散发的热量导致器件温度过高而损坏，不仅在器件封装上讲究散热设计，在其工作时一般都要安装散热器。导通时器件上有一定的...
