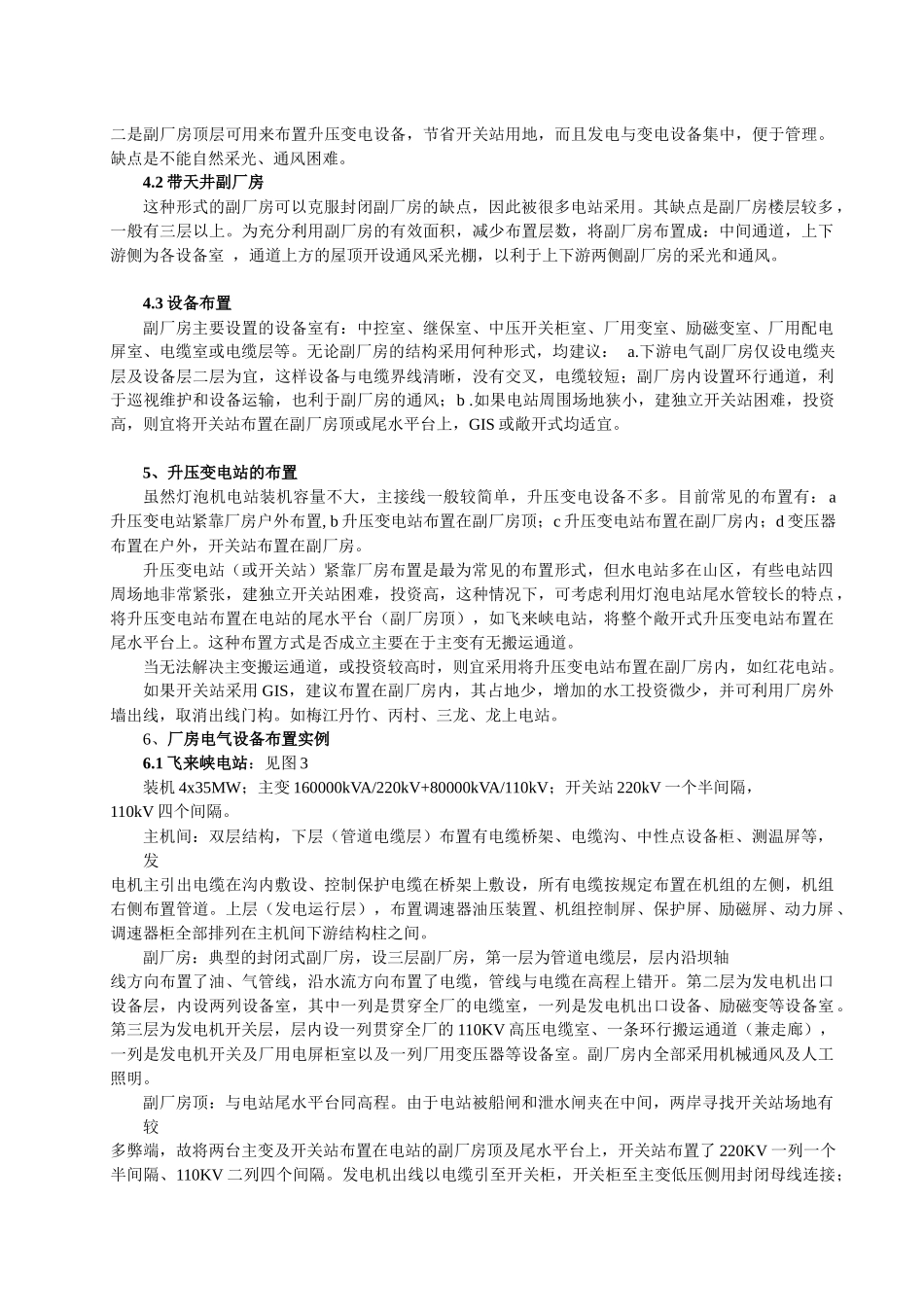

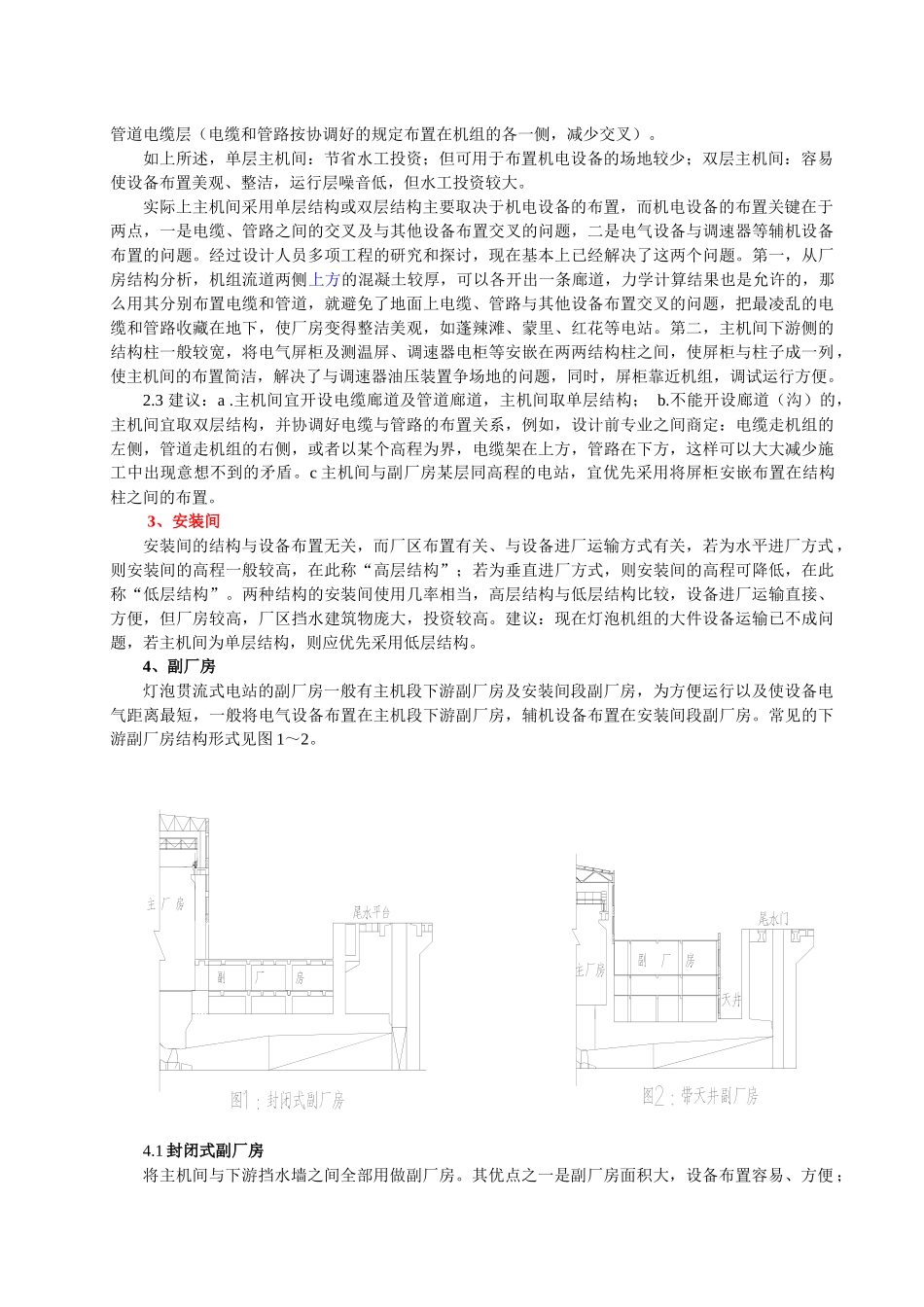

灯泡贯流式电站机电设备布置与厂房布置的关系 符夏碧，杨类琪，陈永利（中水珠江规划勘测设计有限公司 广东 广州 510611） 摘要：对一些已建或在建的灯泡贯流式电站，比较机电设备布置与厂房结构的关系，分析其合理性及优缺点，并提出一些设计建议。关键词： 机电设备布置、主机间，副厂房、安装间、变电站布置。中图分类号： 文献标识码： 文章编号：1概述灯泡贯流式电站厂房的特点：电站为河床式，厂房是挡水建筑的一部分，上下游挡水位高；厂房的大部分建筑都位于水面下，使得厂内的自然通风采光条件差；由于灯泡机组安装及检修的需要，机组上方的主机间楼板上须开设二个巨大的吊物孔，故主机间可用于布置机电设备的场地非常少；而灯泡贯流式机组有较长的尾水管，容易获得大面积的下游副厂房，对机电设备布置有利。电站厂房的主要结构布置型式一般有：主机间、安装间和副厂房，由于灯泡贯流电站的特点，副厂房一般布置在主机间的下游，安装间自然在主机间的一端。根据现已建成或在建的电站厂房主要结构布置形式如下表 1：表 1 灯泡贯流电站厂房的主要结构布置形式布置形式1 2主机间安装间副厂房单层结构低层结构（与管道电缆层同高）封闭结构双层结构高 层 结 构 （ 高 于 管 道 电 缆层）带天井结构、屋顶采光蓬结构厂房结构布置形式考虑了设备布置的需要，而设备的具体布置应按照厂房结构布置形式进行布置，这二者是相辅相成的，既要满足结构安全、减少投资，又要满足设备布置、运行维护方便，改善生产条件、满足通风采光等等，如何作到厂房布置与设备布置的最优结合，在每座电站设计中，是机电和厂房专业最需协调的问题。2 主机间一般将机组现地运行需要的机电设备布置在主机间内，主要有：调速器油压装置、机旁动力屏、机组保护屏、控制屏、励磁屏、测温屏、中性点设备、电缆、管路等。2.1 单层主机间的设备布置 从已投运的灯泡电站主机间的布置来看，将设备布置在厂房中间，紧靠机组，运行方便，但由于灯泡机厂房的特点，主机间可用的场地较少，机旁屏等电气设备、调速器油压装置、管道、电缆等等全布置在其间，使得主机间拥挤、凌乱，维护不方便；若将机旁屏等布置在下游副厂房内，解决了主机间场地少的问题，但离机组较远，现地调试运行不方便。2.2 双层主机间的设备布置双层主机间设有管道电缆层和运行层，由于增多了一层，可用于布置设备的场地大大增加，使得机电设备的布置较容易，一般将调速器、机旁屏布...
