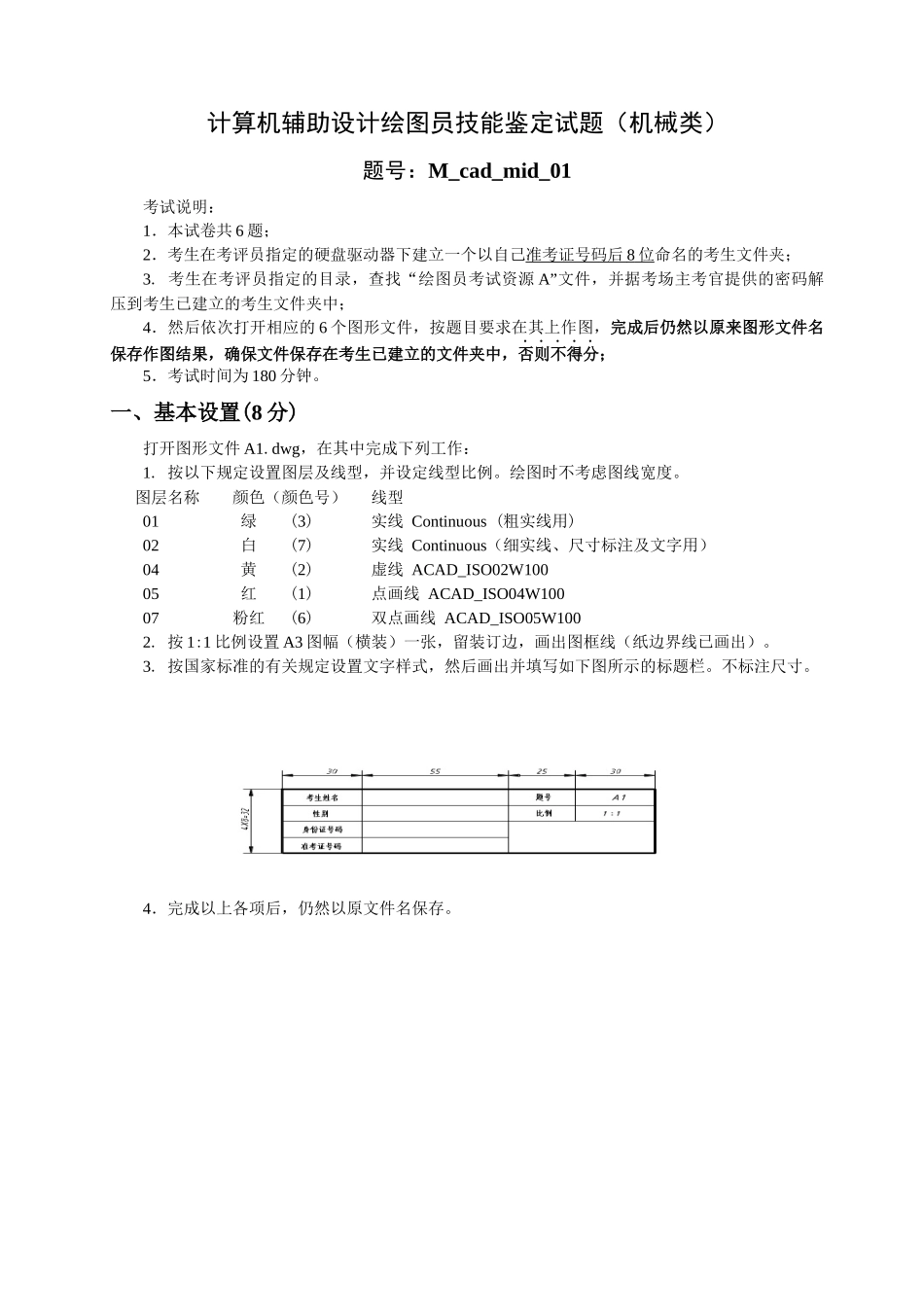

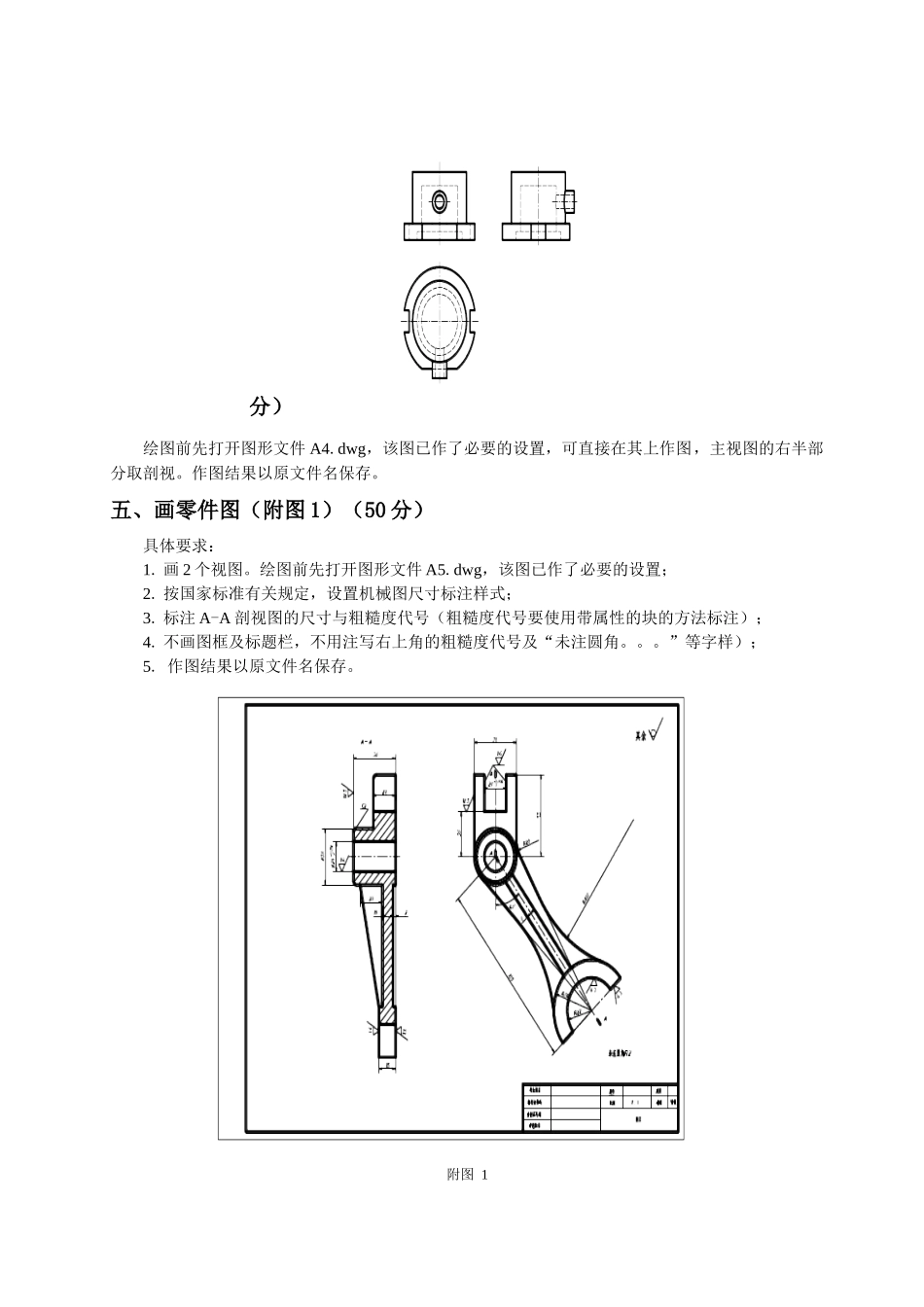

计算机辅助设计绘图员技能鉴定试题（机械类）题号：M_cad_mid_01考试说明：1．本试卷共 6 题；2．考生在考评员指定的硬盘驱动器下建立一个以自己准考证号码后 8 位 命名的考生文件夹；3. 考生在考评员指定的目录，查找“绘图员考试资源 A”文件，并据考场主考官提供的密码解压到考生已建立的考生文件夹中；4．然后依次打开相应的 6 个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果，确保文件保存在考生已建立的文件夹中，否则不得分；5．考试时间为 180 分钟。一、基本设置(8 分)打开图形文件 A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例。绘图时不考虑图线宽度。 图层名称 颜色（颜色号） 线型01 绿 (3) 实线 Continuous (粗实线用)02 白 (7) 实线 Continuous（细实线、尺寸标注及文字用） 04 黄 (2) 虚线 ACAD_ISO02W10005 红 (1) 点画线 ACAD_ISO04W10007 粉红 (6) 双点画线 ACAD_ISO05W1002. 按 1:1 比例设置 A3 图幅（横装）一张，留装订边，画出图框线（纸边界线已画出）。3. 按国家标准的有关规定设置文字样式，然后画出并填写如下图所示的标题栏。不标注尺寸。4．完成以上各项后，仍然以原文件名保存。二、用 1∶1 比例作出下图，不标注尺寸。（10 分）绘图前先打开图形文件 A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。三、根据已知立体的 2 个投影作出第 3 个投影。（10 分）绘图前先打开图形文件 A3.dwg, 该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。四、把下图所示立体的主视图画成半剖视图，左视图画成全剖视图。（10分）绘图前先打开图形文件 A4.dwg，该图已作了必要的设置，可直接在其上作图，主视图的右半部分取剖视。作图结果以原文件名保存。五、画零件图（附图 1）（50 分）具体要求：1. 画 2 个视图。绘图前先打开图形文件 A5.dwg，该图已作了必要的设置；2. 按国家标准有关规定，设置机械图尺寸标注样式；3. 标注 A-A 剖视图的尺寸与粗糙度代号（粗糙度代号要使用带属性的块的方法标注）；4. 不画图框及标题栏，不用注写右上角的粗糙度代号及“未注圆角。。。”等字样）；5. 作图结果以原文件名保存。附图 1六、由给出的结构齿轮组件装配图（附图 2）拆画零件 1（轴套）的零件图。（12 分）具体要求：1．绘图前先打开图形文件 A6...
