电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

刀具材料粉末冶金硬质合金VIP免费

刀具材料粉末冶金硬质合金_第1页
1/87
刀具材料粉末冶金硬质合金_第2页
2/87

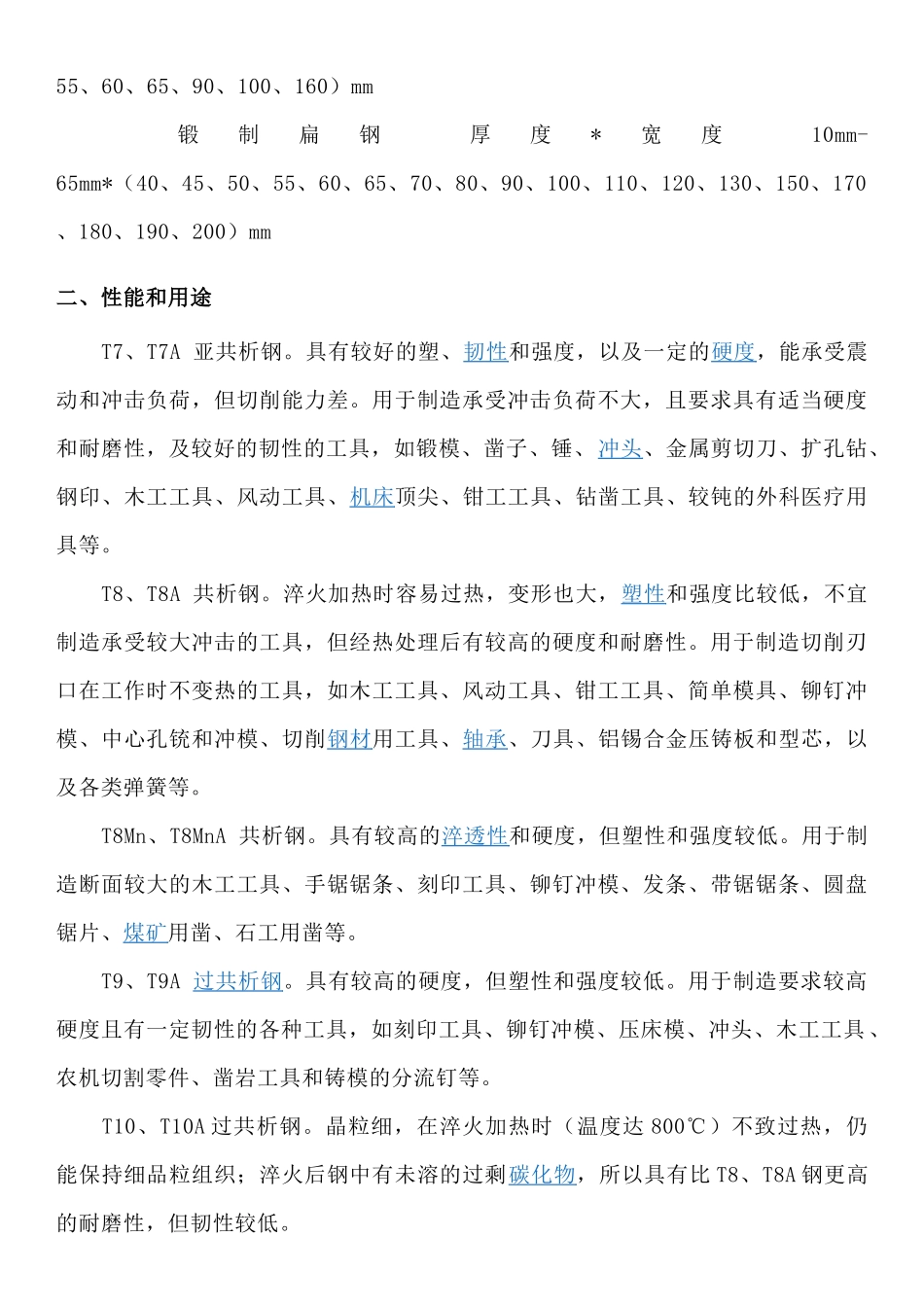

刀具材料粉末冶金硬质合金_第3页
3/87
工具钢 耐磨工具钢工具钢(Tool steel),是用以制造切削刀具、量具、模具和耐磨工具的钢。工具钢具有较高的硬度和在高温下能保持高硬度得红硬性,以及高的耐磨性和适当的韧性。工具钢一般分为碳素工具钢、合金工具钢和高速工具钢。碳素工具钢一、生产品种 热轧棒材 圆钢 直径或方钢边长 8mm-80mm 锻制棒材 圆钢直径或方钢边长 50mm-150mm 冷拉 棒材圆钢直径 8mm-40mm 热轧钢板 厚度 0.7mm-15mm 冷拉钢带 厚度 0.10mm-3.60mm 冷拉钢丝圆钢丝直径 0.050mm-16mm 热轧扁钢 厚度*宽度 3mm-30mm*(10、12、14、16、18、20、22、25、28、30、32、35、38、40、45、50、55、60、65、90、100、160)mm 锻制扁钢 厚度*宽度 10mm-65mm*(40、45、50、55、60、65、70、80、90、100、110、120、130、150、170、180、190、200)mm 二、性能和用途 T7、T7A 亚共析钢。具有较好的塑、韧性 和强度,以及一定的硬度 ,能承受震动和冲击负荷,但切削能力差。用于制造承受冲击负荷不大,且要求具有适当硬度和耐磨性,及较好的韧性的工具,如锻模、凿子、锤、冲头 、金属剪切刀、扩孔钻、钢印、木工工具、风动工具、机床 顶尖、钳工工具、钻凿工具、较钝的外科医疗用具等。 T8、T8A 共析钢。淬火加热时容易过热,变形也大,塑性 和强度比较低,不宜制造承受较大冲击的工具,但经热处理后有较高的硬度和耐磨性。用于制造切削刃口在工作时不变热的工具,如木工工具、风动工具、钳工工具、简单模具、铆钉冲模、中心孔铳和冲模、切削钢材 用工具、轴承 、刀具、铝锡合金压铸板和型芯,以及各类弹簧等。 T8Mn、T8MnA 共析钢。具有较高的淬透性 和硬度,但塑性和强度较低。用于制造断面较大的木工工具、手锯锯条、刻印工具、铆钉冲模、发条、带锯锯条、圆盘锯片、煤矿 用凿、石工用凿等。 T9、T9A 过共析钢 。具有较高的硬度,但塑性和强度较低。用于制造要求较高硬度且有一定韧性的各种工具,如刻印工具、铆钉冲模、压床模、冲头、木工工具 、农机切割零件、凿岩工具和铸模的分流钉等。 T10、T10A 过共析钢。晶粒细,在淬火加热时(温度达 800℃)不致过热,仍能保持细品粒组织;淬火后钢中有未溶的过剩碳化物 ,所以具有比 T8、T8A 钢更高的耐磨性,但韧性较低。 用于制造切削刃口在工作时不变热的工具,不承受冲击负荷而具有锋利刃口和少许韧性的工具,如加工木材用工具、手用横锯、手用细木工具、机用细木工具、麻花...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

刀具材料粉末冶金硬质合金

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
