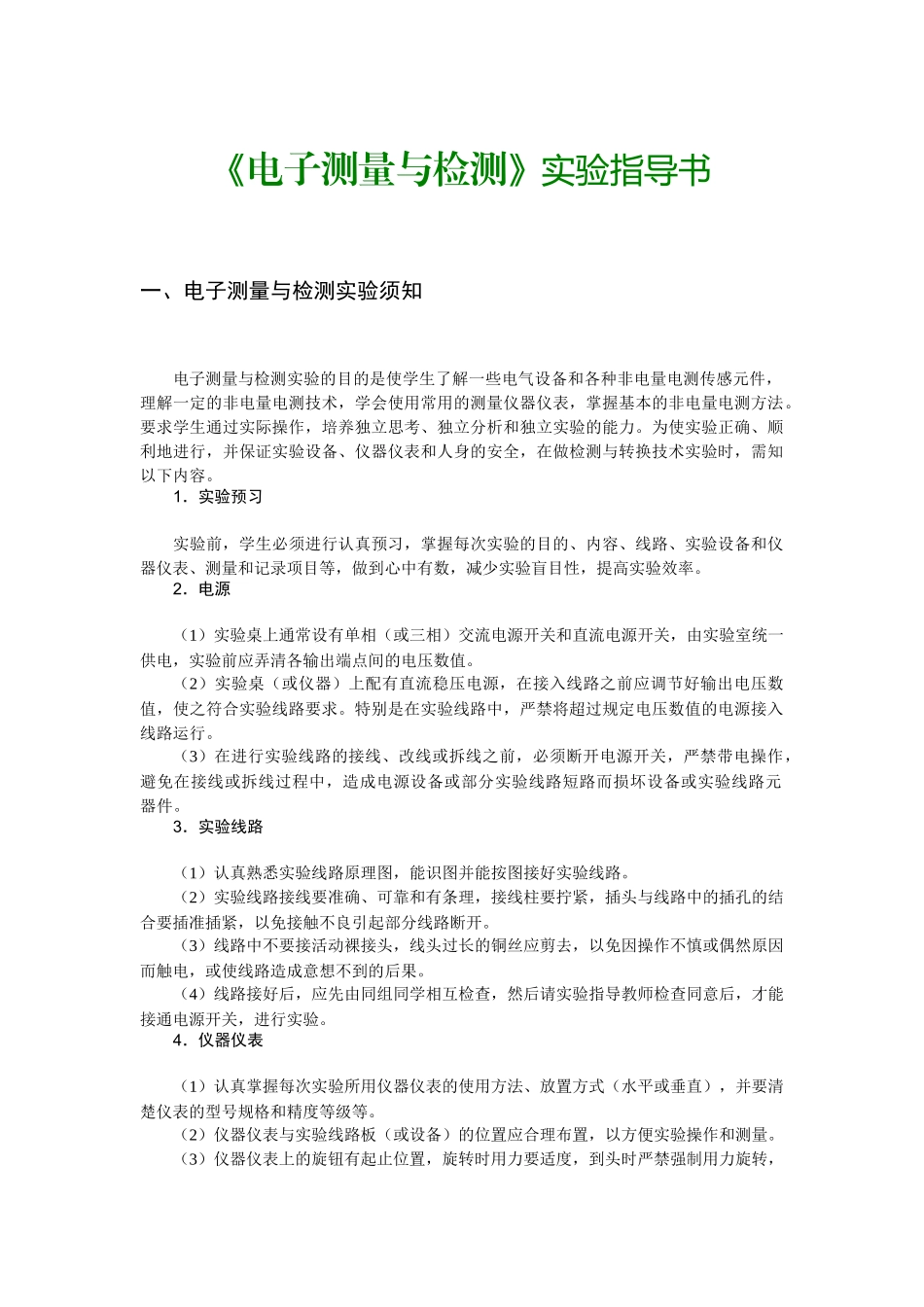

《电子测量与检测》实验指导书_第1页
1/14

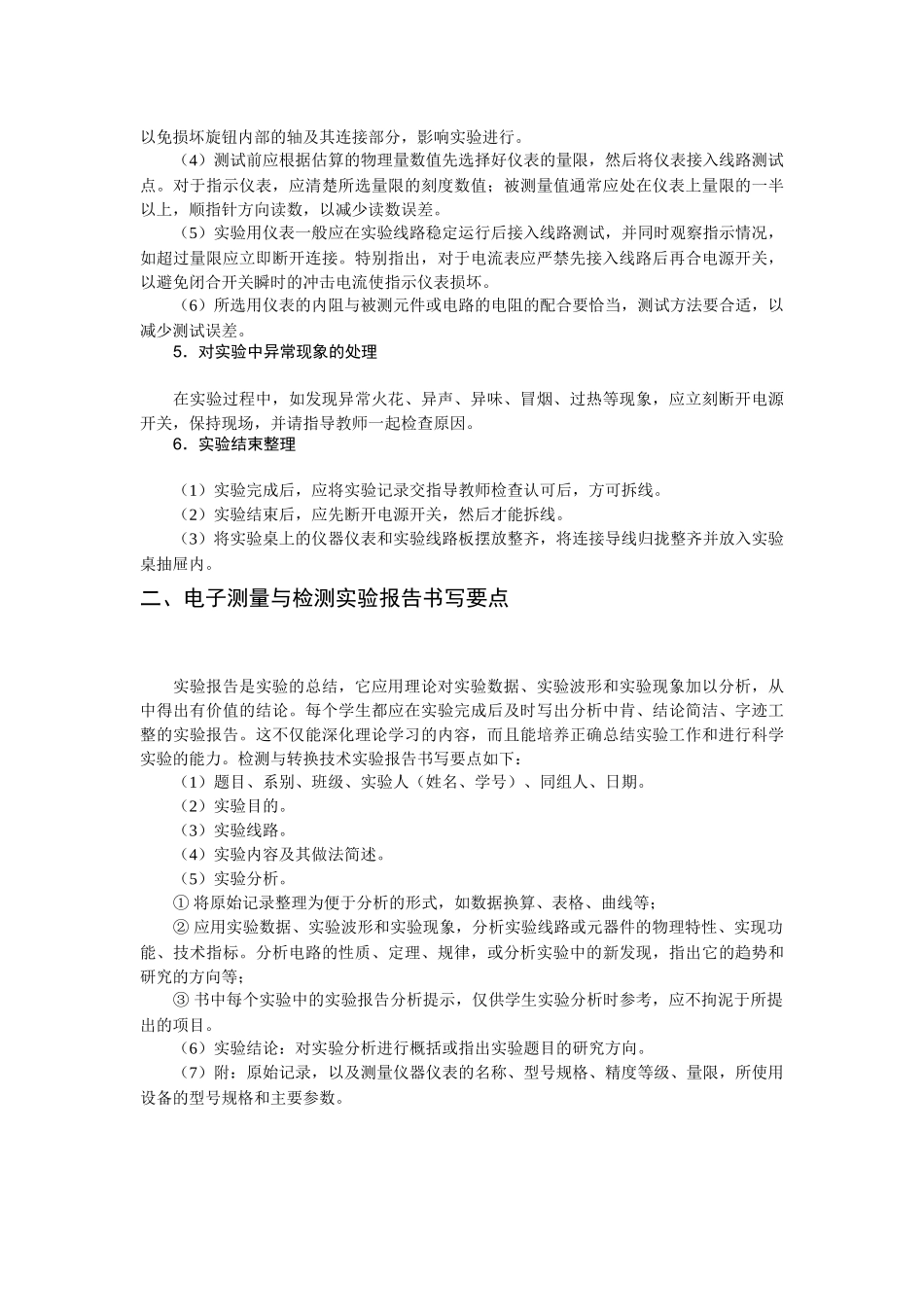

《电子测量与检测》实验指导书_第2页
2/14

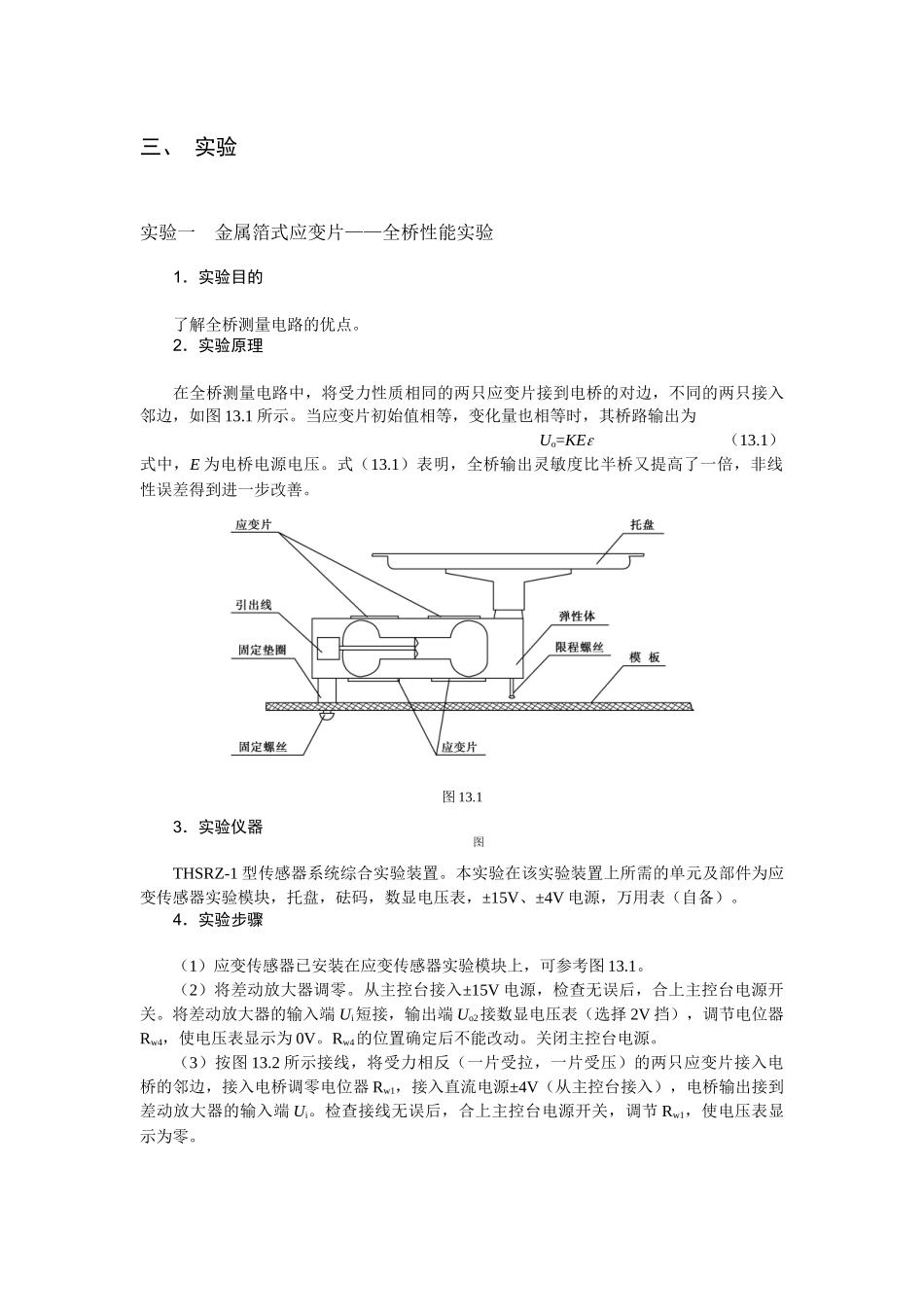

《电子测量与检测》实验指导书_第3页
3/14
《电子测量与检测》实验指导书一、电子测量与检测实验须知电子测量与检测实验的目的是使学生了解一些电气设备和各种非电量电测传感元件,理解一定的非电量电测技术,学会使用常用的测量仪器仪表,掌握基本的非电量电测方法。要求学生通过实际操作,培养独立思考、独立分析和独立实验的能力。为使实验正确、顺利地进行,并保证实验设备、仪器仪表和人身的安全,在做检测与转换技术实验时,需知以下内容。1.实验预习实验前,学生必须进行认真预习,掌握每次实验的目的、内容、线路、实验设备和仪器仪表、测量和记录项目等,做到心中有数,减少实验盲目性,提高实验效率。2.电源(1)实验桌上通常设有单相(或三相)交流电源开关和直流电源开关,由实验室统一供电,实验前应弄清各输出端点间的电压数值。(2)实验桌(或仪器)上配有直流稳压电源,在接入线路之前应调节好输出电压数值,使之符合实验线路要求。特别是在实验线路中,严禁将超过规定电压数值的电源接入线路运行。(3)在进行实验线路的接线、改线或拆线之前,必须断开电源开关,严禁带电操作,避免在接线或拆线过程中,造成电源设备或部分实验线路短路而损坏设备或实验线路元器件。3.实验线路(1)认真熟悉实验线路原理图,能识图并能按图接好实验线路。(2)实验线路接线要准确、可靠和有条理,接线柱要拧紧,插头与线路中的插孔的结合要插准插紧,以免接触不良引起部分线路断开。(3)线路中不要接活动裸接头,线头过长的铜丝应剪去,以免因操作不慎或偶然原因而触电,或使线路造成意想不到的后果。(4)线路接好后,应先由同组同学相互检查,然后请实验指导教师检查同意后,才能接通电源开关,进行实验。4.仪器仪表(1)认真掌握每次实验所用仪器仪表的使用方法、放置方式(水平或垂直),并要清楚仪表的型号规格和精度等级等。(2)仪器仪表与实验线路板(或设备)的位置应合理布置,以方便实验操作和测量。(3)仪器仪表上的旋钮有起止位置,旋转时用力要适度,到头时严禁强制用力旋转,以免损坏旋钮内部的轴及其连接部分,影响实验进行。(4)测试前应根据估算的物理量数值先选择好仪表的量限,然后将仪表接入线路测试点。对于指示仪表,应清楚所选量限的刻度数值;被测量值通常应处在仪表上量限的一半以上,顺指针方向读数,以减少读数误差。(5)实验用仪表一般应在实验线路稳定运行后接入线路测试,并同时观察指示情况,如超过量限应立即断开连接。特别指出,对于电流表应...
