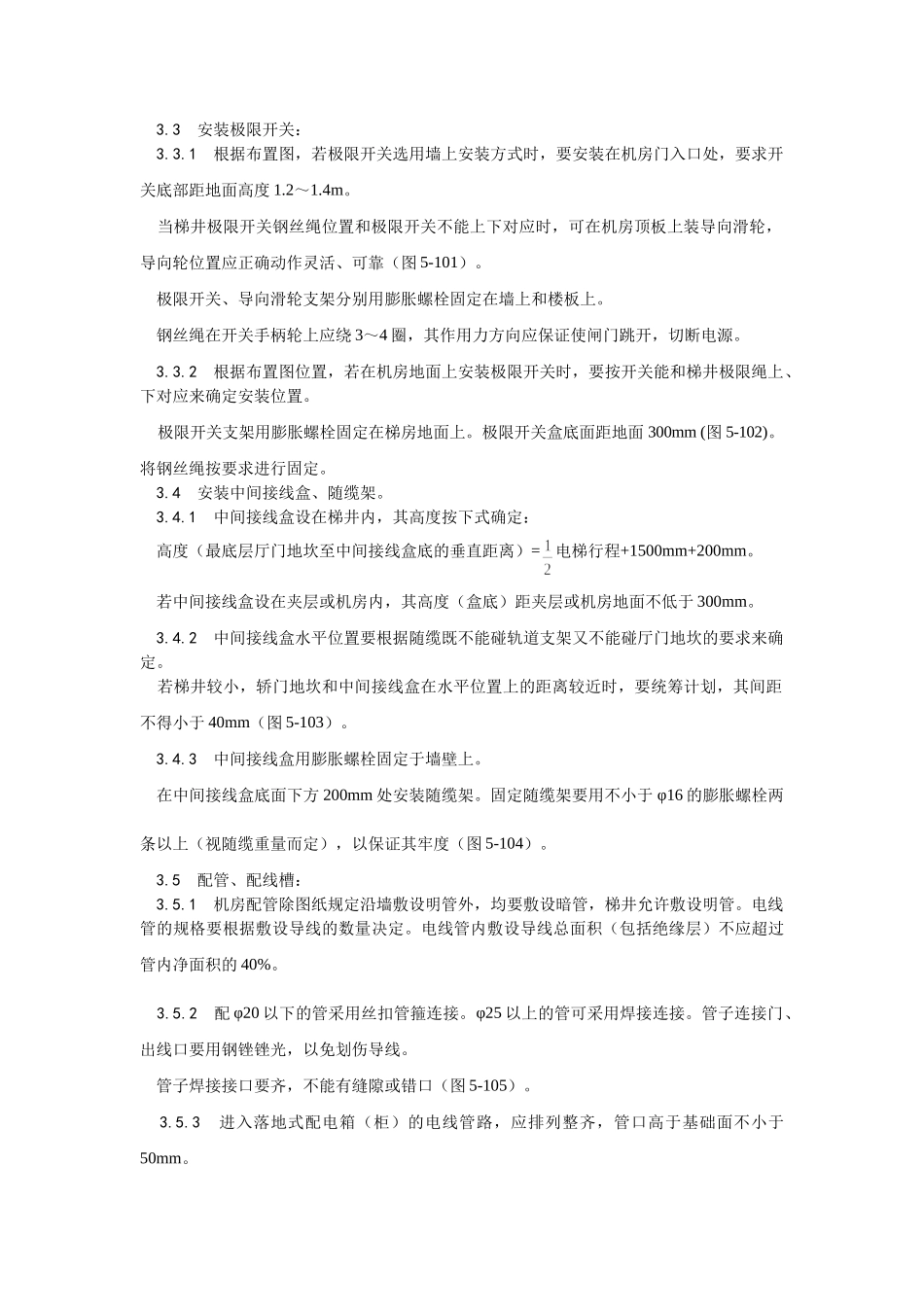

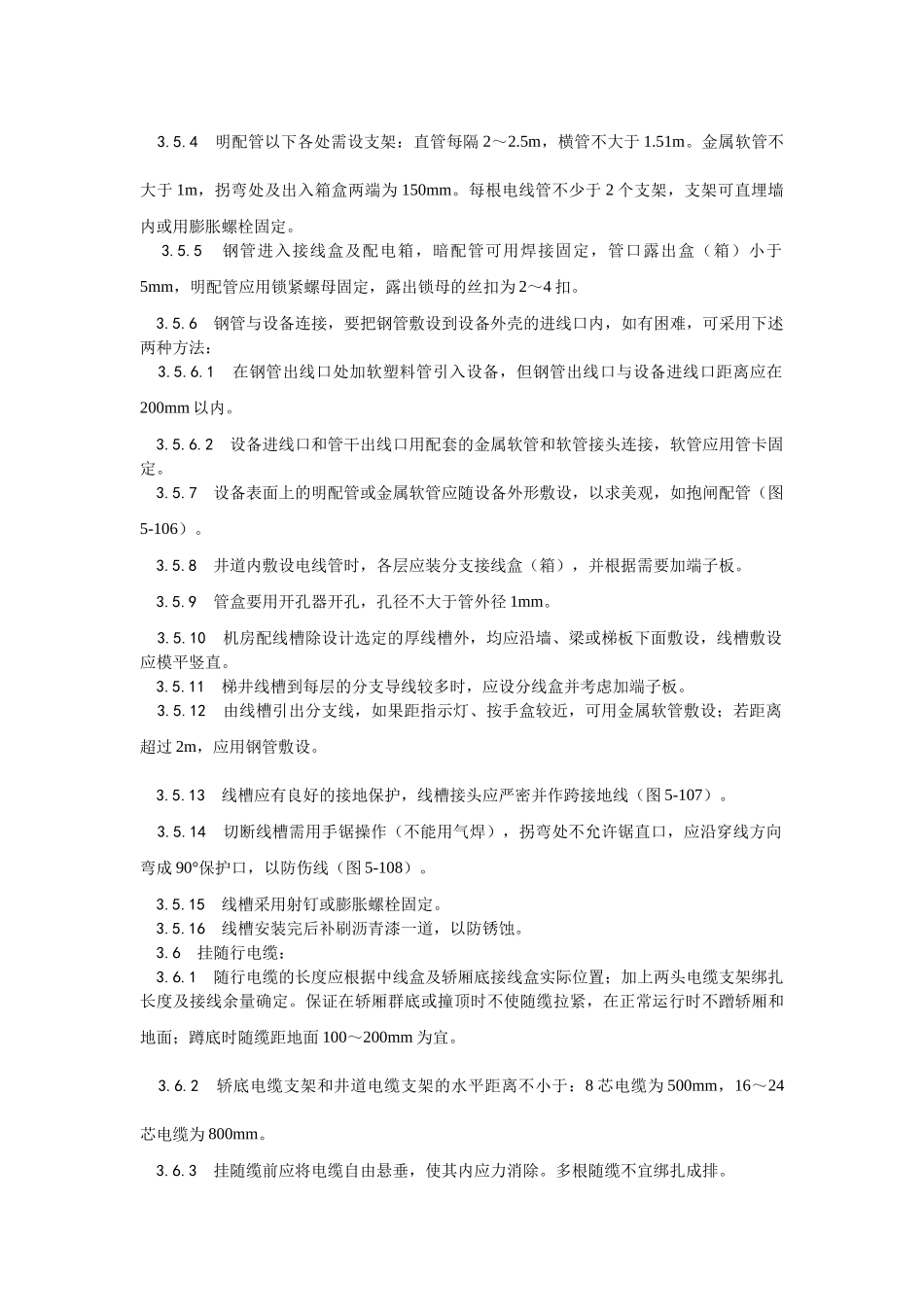

电气设备安装1 范围 本工艺标准适用于额定载重量 5000kg 及以下、额定速度 3m/s 及以下的各类国产曳引驱动电梯电气设备安装工程。2 施工准备 2.1 设备、材料要求： 2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂一合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具： 电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝甜、电工刀、手电钻。 2.3 作业条件： 2.3.1 机房、井道的照明要求同第二章的有关要求。 2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。3 操作工艺 3.1 工艺流程：配 线 槽 、 配 管安装控制柜挂 随 行 电 缆安装极限开关安装缓速开关、限位开关、开关碰铁安 装 感 应 开 关 感 应 板指示灯、铵钮、操纵盘安装安 装 底 坑 检 修 盒 3.2 安装控制柜 3.2.1 根据机房布置图及现场情况确定控制柜位置。一般应远离门窗，与门窗、墙的距离不小于 600mm，并考虑维修方便。 3.2.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。若无控制柜过线盒，则要制作控制柜型钢底座电混凝土底座（图 5-100）。 控制柜与型钢底座采用螺丝连接固定。控制柜与混凝土底座采用地脚螺丝连接固定。 3.2.3 控制柜安装固定要牢固。多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。 3.2.4 小型的励磁柜安装在距地面高 1200mm 以上的金属支架上（以便调整）。 3.3 安装极限开关： 3.3.1 根据布置图，若极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度 1.2～1.4m。 当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵活、可靠（图 5-101）。 极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。 钢丝绳在开关手柄轮上应绕 3～4 圈，其作用力方向应保证使闸门跳开，切断电源。 3.3.2 根据布置图位置，若在机房地面上安装极限开关时，要按开关能和梯井极限绳上、下对应来确定安装位置。 极限开关支架用膨胀螺栓固定在梯房地面上。极限开关盒底面距地面 300mm (图 5-102)。将钢丝绳按要求进行固定。 3.4 安装中间接线盒、随缆架。...
