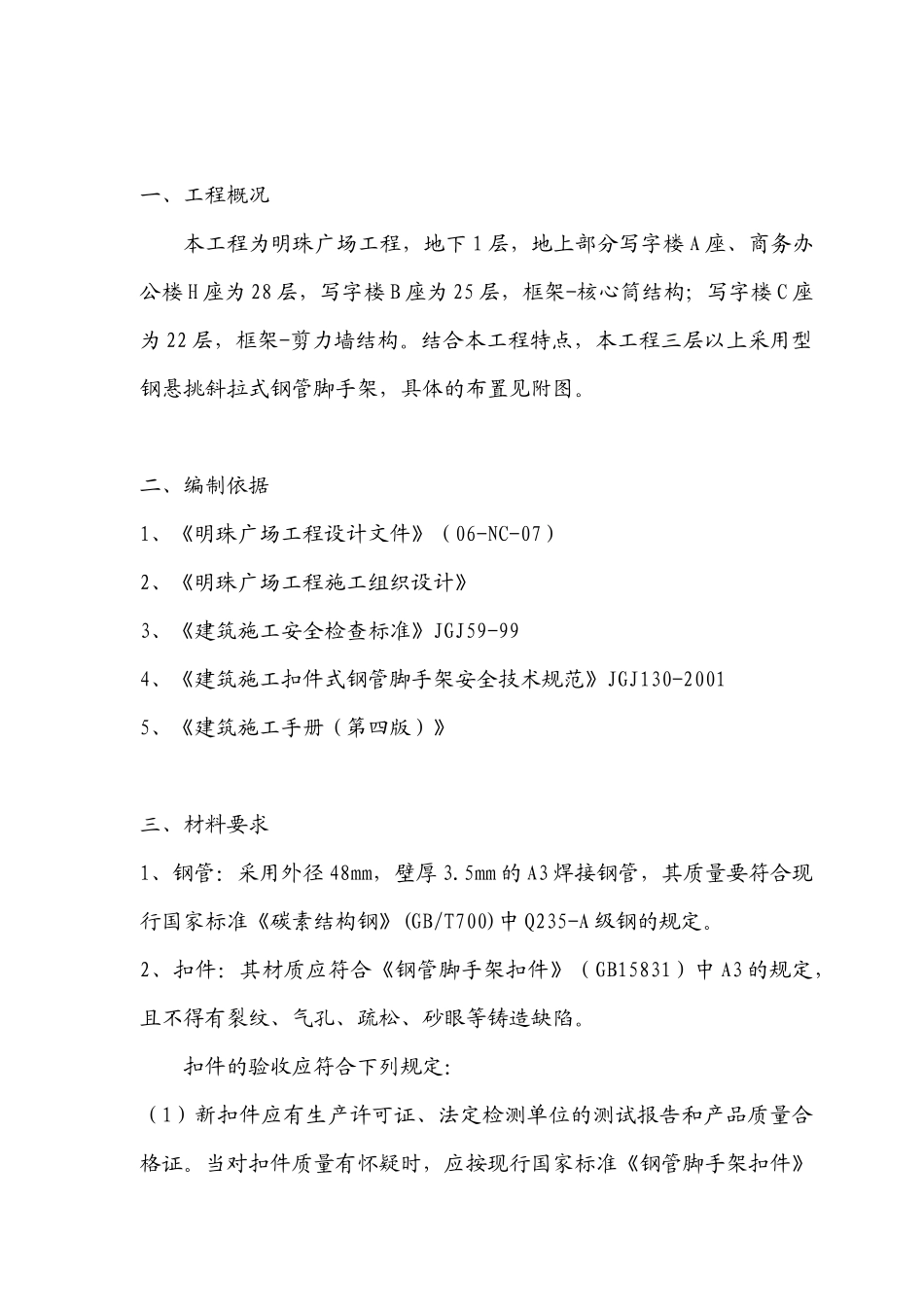

明珠广场工程外悬挑脚手架安全施 工 方 案编制： 复核： 审批：日期： 日期： 日期：编制单位：一、工程概况本工程为明珠广场工程，地下 1 层，地上部分写字楼 A 座、商务办公楼 H 座为 28 层，写字楼 B 座为 25 层，框架-核心筒结构；写字楼 C 座为 22 层，框架-剪力墙结构。结合本工程特点，本工程三层以上采用型钢悬挑斜拉式钢管脚手架，具体的布置见附图。二、编制依据1、《明珠广场工程设计文件》（06-NC-07）2、《明珠广场工程施工组织设计》3、《建筑施工安全检查标准》JGJ59-994、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015、《建筑施工手册（第四版）》三、材料要求1、钢管：采用外径 48mm，壁厚 3.5mm 的 A3 焊接钢管，其质量要符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定。2、扣件：其材质应符合《钢管脚手架扣件》（GB15831）中 A3 的规定，且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件的验收应符合下列规定：（1）新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB 15831）的规定抽样检测；（2）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；（3）新、旧扣件均应进行防锈处理。3、脚手片采用规格为 800mm×1000mm 由毛竹制作的竹串片板、竹笆板，不得使用腐烂、散边或破损严重的竹笆。4、连墙件：采用 ф48×3.5 A3 焊接钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定。5、安全网：采用栏杆围网选用合格的聚氯乙烯编织的 1.8×6m 的密目式安全立网。6、16 号槽钢：其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定。7、预埋吊环：采用 ф16 光圆钢筋8、钢丝绳：采用 6×19+1、ф14#钢丝绳。9、卡环：采用 3.3#卡环10、主要机具设备：架子扳手、力矩扳手、倒链。四、计算依据（设计计算）详见后附计算书。五、工艺流程5.1 构造要求及技术措施1、写字楼 A 座从七层开始搭设槽钢，以上每隔五到六层搭设一层槽钢；写字楼 B 座从三层开始搭设槽钢，七层再搭设一层槽钢，以上每隔五到六层搭设一层槽钢；写字楼 C 座、商务办公楼 H 座从四层开始搭设槽钢，七层再搭设一层槽钢，以上每隔五到六层搭设一层槽钢。每次搭设槽钢的楼层，其上面一层预埋钢筋拉环（16 的圆钢）用...
