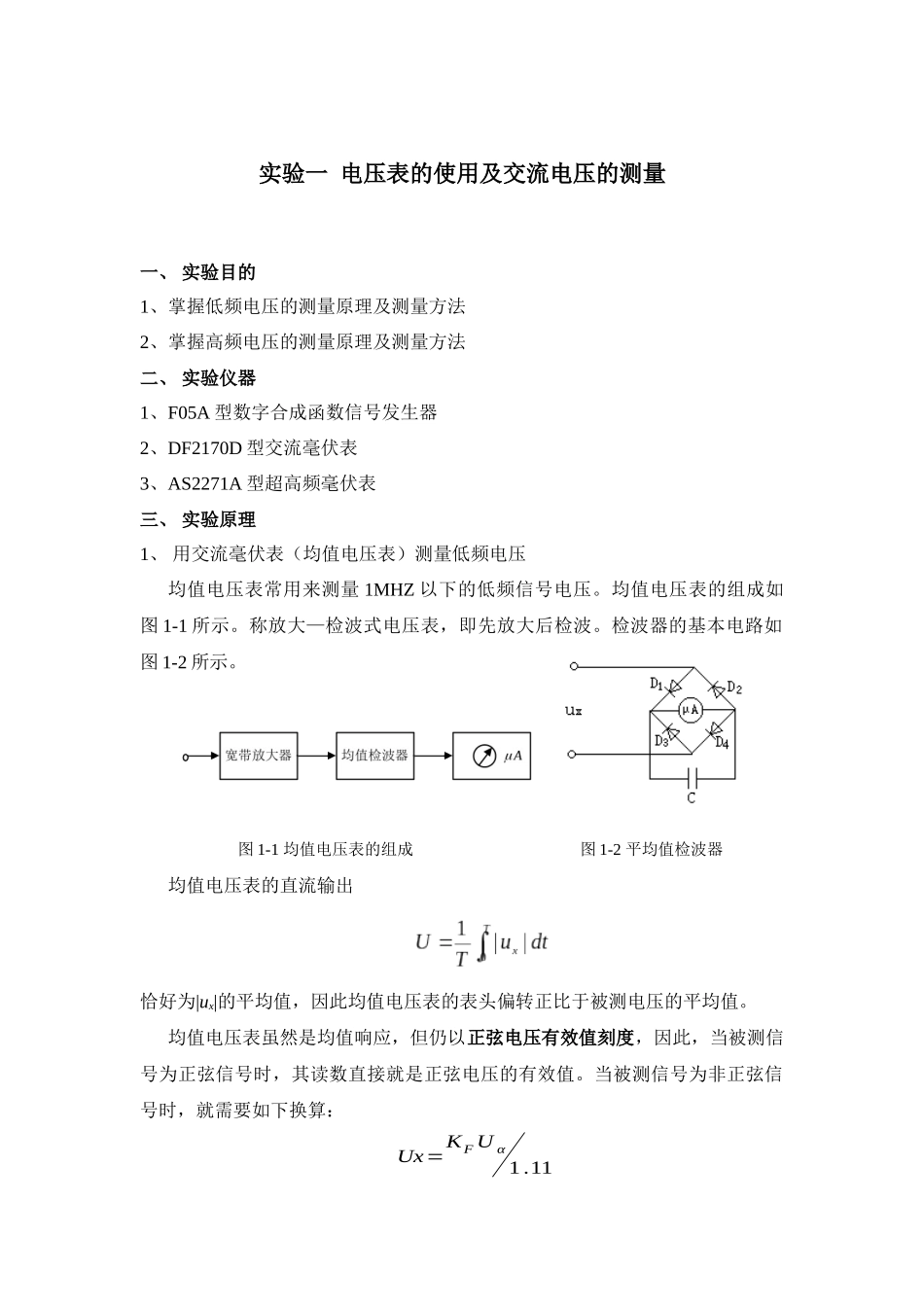

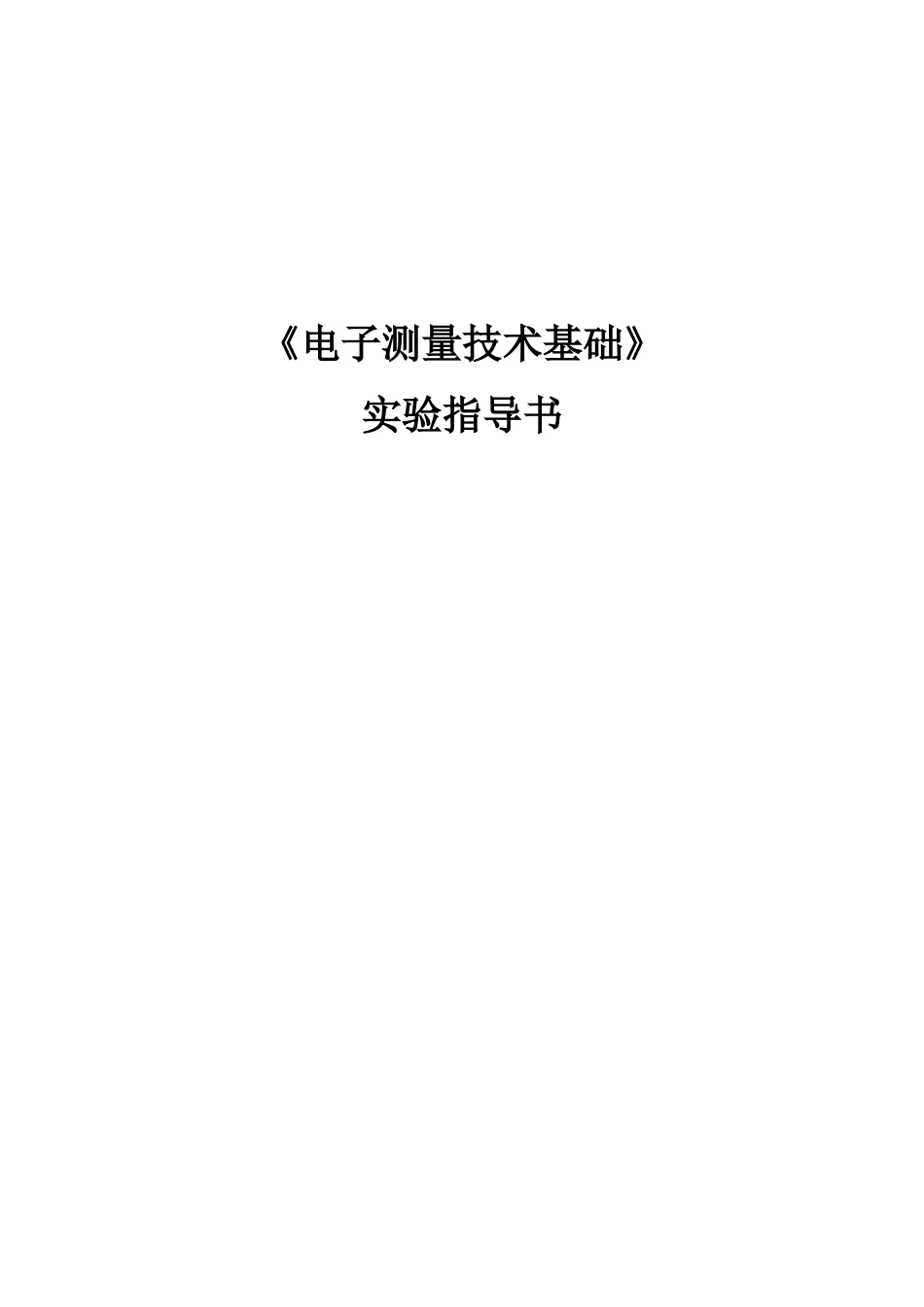

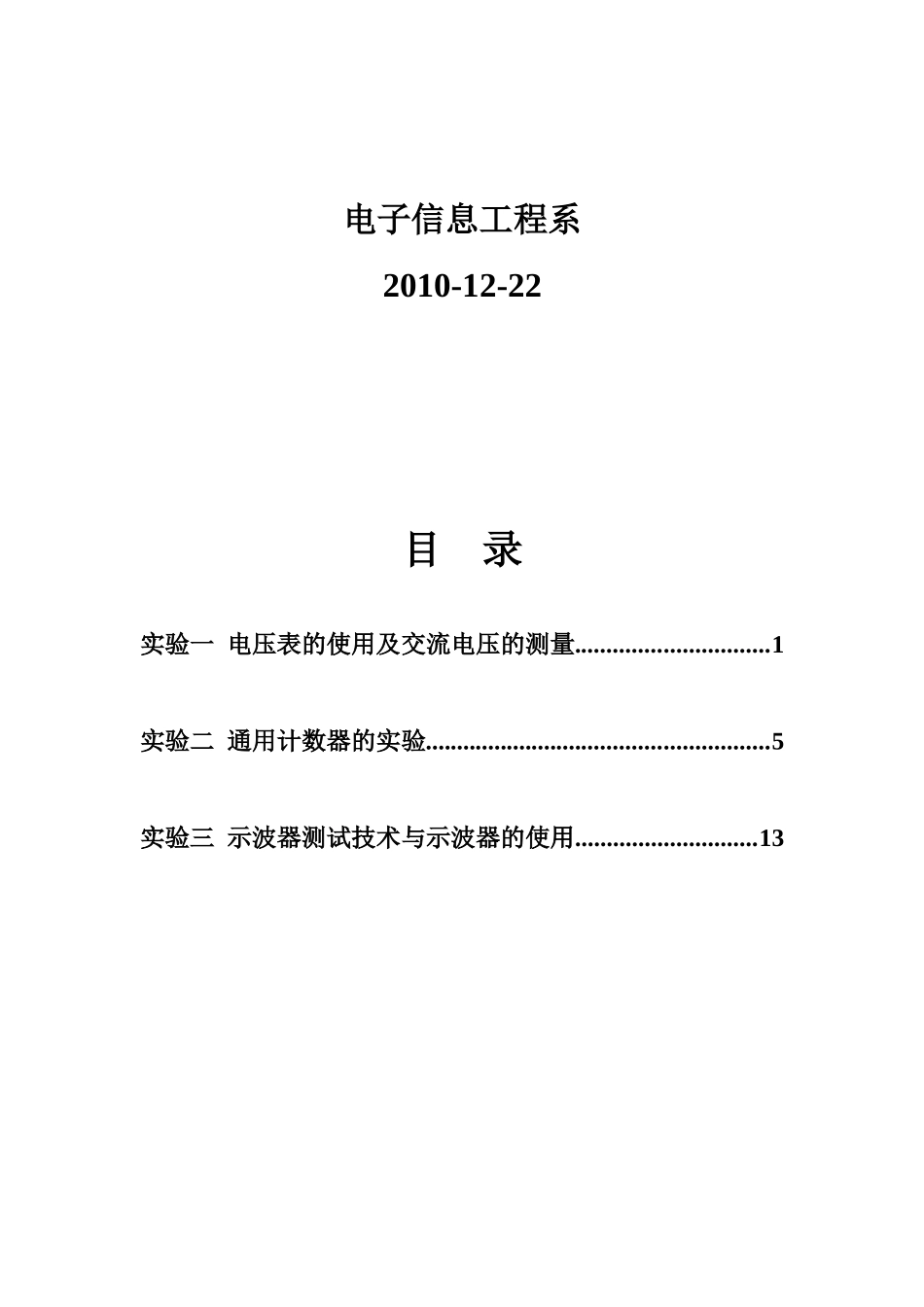

《电子测量技术基础》实验指导书电子信息工程系2010-12-22目 录实验一 电压表的使用及交流电压的测量...............................1实验二 通用计数器的实验.......................................................5实验三 示波器测试技术与示波器的使用.............................13实验一 电压表的使用及交流电压的测量一、 实验目的1、掌握低频电压的测量原理及测量方法2、掌握高频电压的测量原理及测量方法二、 实验仪器1、F05A 型数字合成函数信号发生器2、DF2170D 型交流毫伏表3、AS2271A 型超高频毫伏表三、 实验原理1、 用交流毫伏表（均值电压表）测量低频电压均值电压表常用来测量 1MHZ 以下的低频信号电压。均值电压表的组成如图 1-1 所示。称放大—检波式电压表，即先放大后检波。检波器的基本电路如图 1-2 所示。 图 1-1 均值电压表的组成 图 1-2 平均值检波器均值电压表的直流输出恰好为|ux|的平均值，因此均值电压表的表头偏转正比于被测电压的平均值。均值电压表虽然是均值响应，但仍以正弦电压有效值刻度，因此，当被测信号为正弦信号时，其读数直接就是正弦电压的有效值。当被测信号为非正弦信号时，就需要如下换算：Ux=KF U α1.11其中 KF—为被测波形的波形系数。2、 用超高频毫伏表（峰值电压表）测量高频电压峰值电压表又称检波—放大式电压表，即被测交流电压先检波后放大，然后再驱动直流电压表。峰值电压表的组成见图 1-3 所示。 图 1-3 检波—放大式电压表在峰值电压表中，常采用二极管峰值检波器，即检波器是峰值响应的。峰值电压表的表头偏转正比于被测电压（任意波形）的峰值，除特殊测量需要（例如脉冲电压表）外，峰值电压表是按正弦电压有效值刻度的，即：式中—正弦电压有效值KP—正弦电压的波峰因数这样，当用峰值电压表测量任意波形的电压时，只有把读数乘以K p=√2时，才等于被测电压的峰值。被测电压的有效值为：式中 Kp—被测电压的波峰因数四、 实验内容1、 用函数发生器分别产生峰—峰值为 5V、频率为 1KHz、100KHz 的正弦波、方波和三角波电压，用均值电压表分别予以测量，计算它们的峰值、均值和有效值，并计算误差，结果填入表 1-1。2、 用函数发生器分别产生峰—峰值为 1V、频率为 100KHz、1MHz 的正弦波、方波和三角波电压，用峰值电压表分别予以测量，计算它们的均值、峰值和有效值，并计算误差，结果填入表 1-2。五、 实验注意事项1、 AS...
