机械工程师模拟考题VIP免费

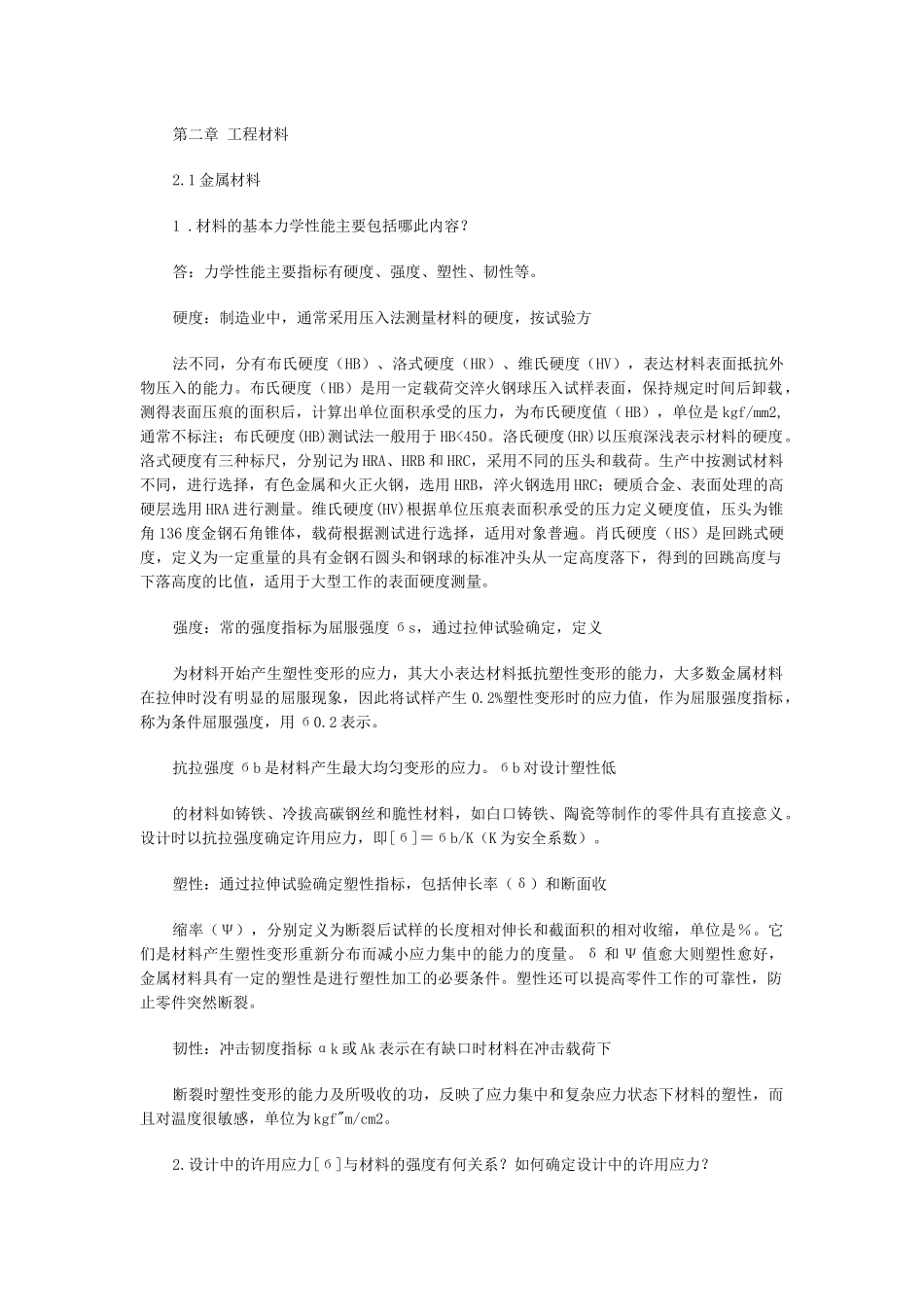

第二章 工程材料2.1 金属材料1 .材料的基本力学性能主要包括哪此内容？答：力学性能主要指标有硬度、强度、塑性、韧性等。硬度：制造业中，通常采用压入法测量材料的硬度，按试验方法不同，分有布氏硬度（HB）、洛式硬度（HR）、维氏硬度（HV），表达材料表面抵抗外物压入的能力。布氏硬度（HB）是用一定载荷交淬火钢球压入试样表面，保持规定时间后卸载，测得表面压痕的面积后，计算出单位面积承受的压力，为布氏硬度值（ HB），单位是 kgf/mm2,通常不标注；布氏硬度(HB)测试法一般用于 HB<450。洛氏硬度(HR)以压痕深浅表示材料的硬度。洛式硬度有三种标尺，分别记为 HRA、HRB 和 HRC，采用不同的压头和载荷。生产中按测试材料不同，进行选择，有色金属和火正火钢，选用 HRB，淬火钢选用 HRC；硬质合金、表面处理的高硬层选用 HRA 进行测量。维氏硬度(HV)根据单位压痕表面积承受的压力定义硬度值，压头为锥角 136 度金钢石角锥体，载荷根据测试进行选择，适用对象普遍。肖氏硬度（HS）是回跳式硬度，定义为一定重量的具有金钢石圆头和钢球的标准冲头从一定高度落下，得到的回跳高度与下落高度的比值，适用于大型工作的表面硬度测量。强度：常的强度指标为屈服强度 бs，通过拉伸试验确定，定义为材料开始产生塑性变形的应力，其大小表达材料抵抗塑性变形的能力，大多数金属材料在拉伸时没有明显的屈服现象，因此将试样产生 0.2%塑性变形时的应力值，作为屈服强度指标，称为条件屈服强度，用 б0.2 表示。抗拉强度 бb 是材料产生最大均匀变形的应力。бb 对设计塑性低的材料如铸铁、冷拔高碳钢丝和脆性材料，如白口铸铁、陶瓷等制作的零件具有直接意义。设计时以抗拉强度确定许用应力，即[б]＝бb/K（K 为安全系数）。塑性：通过拉伸试验确定塑性指标，包括伸长率（δ）和断面收缩率（Ψ），分别定义为断裂后试样的长度相对伸长和截面积的相对收缩，单位是％。它们是材料产生塑性变形重新分布而减小应力集中的能力的度量。δ 和 Ψ 值愈大则塑性愈好，金属材料具有一定的塑性是进行塑性加工的必要条件。塑性还可以提高零件工作的可靠性，防止零件突然断裂。韧性：冲击韧度指标 αk 或 Ak 表示在有缺口时材料在冲击载荷下断裂时塑性变形的能力及所吸收的功，反映了应力集中和复杂应力状态下材料的塑性，而且对温度很敏感，单位为 kgf"m/cm2。2.设计中的许用应力[б]与材料的强度有何关系？如何确定设计中的许用应...
