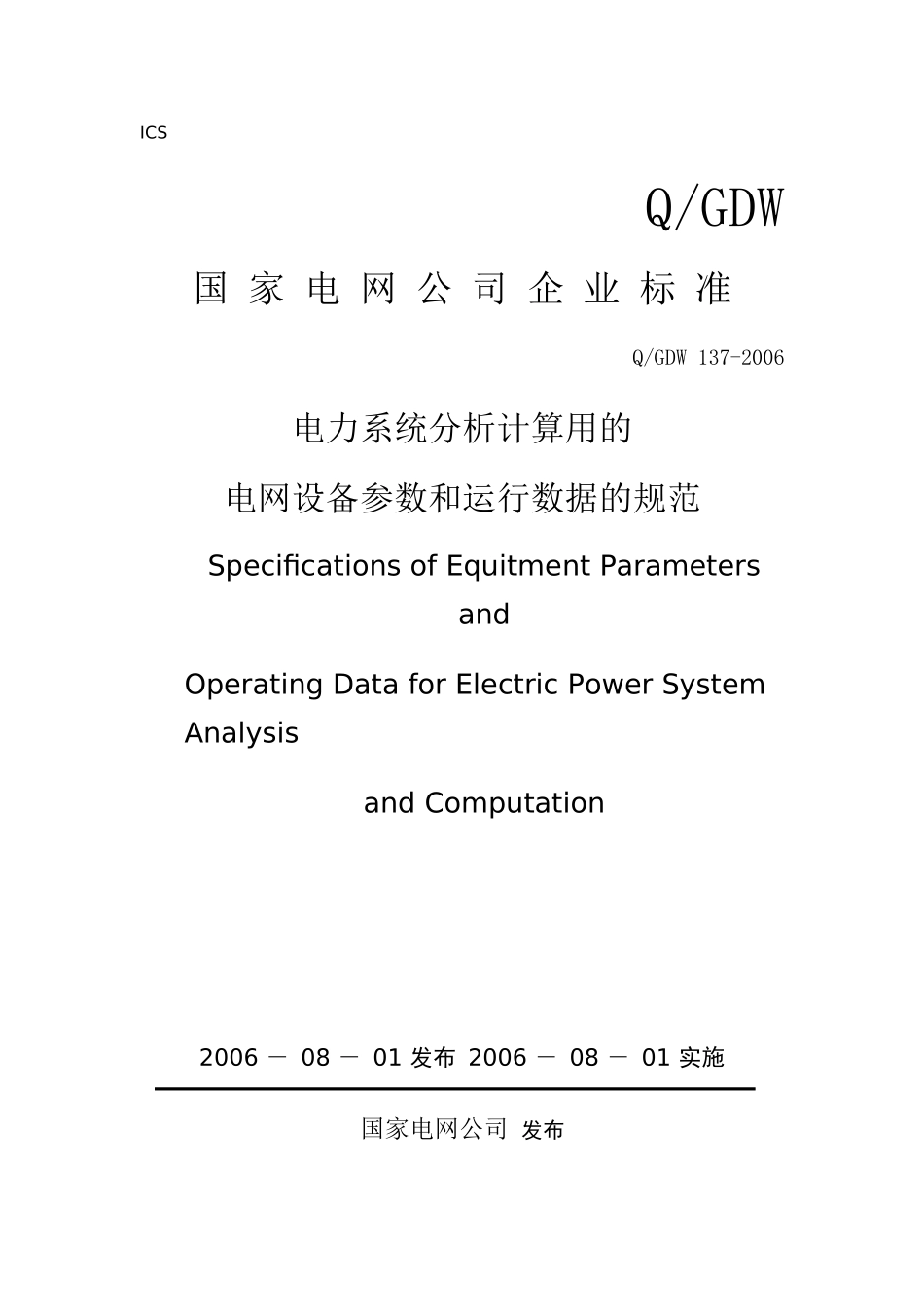

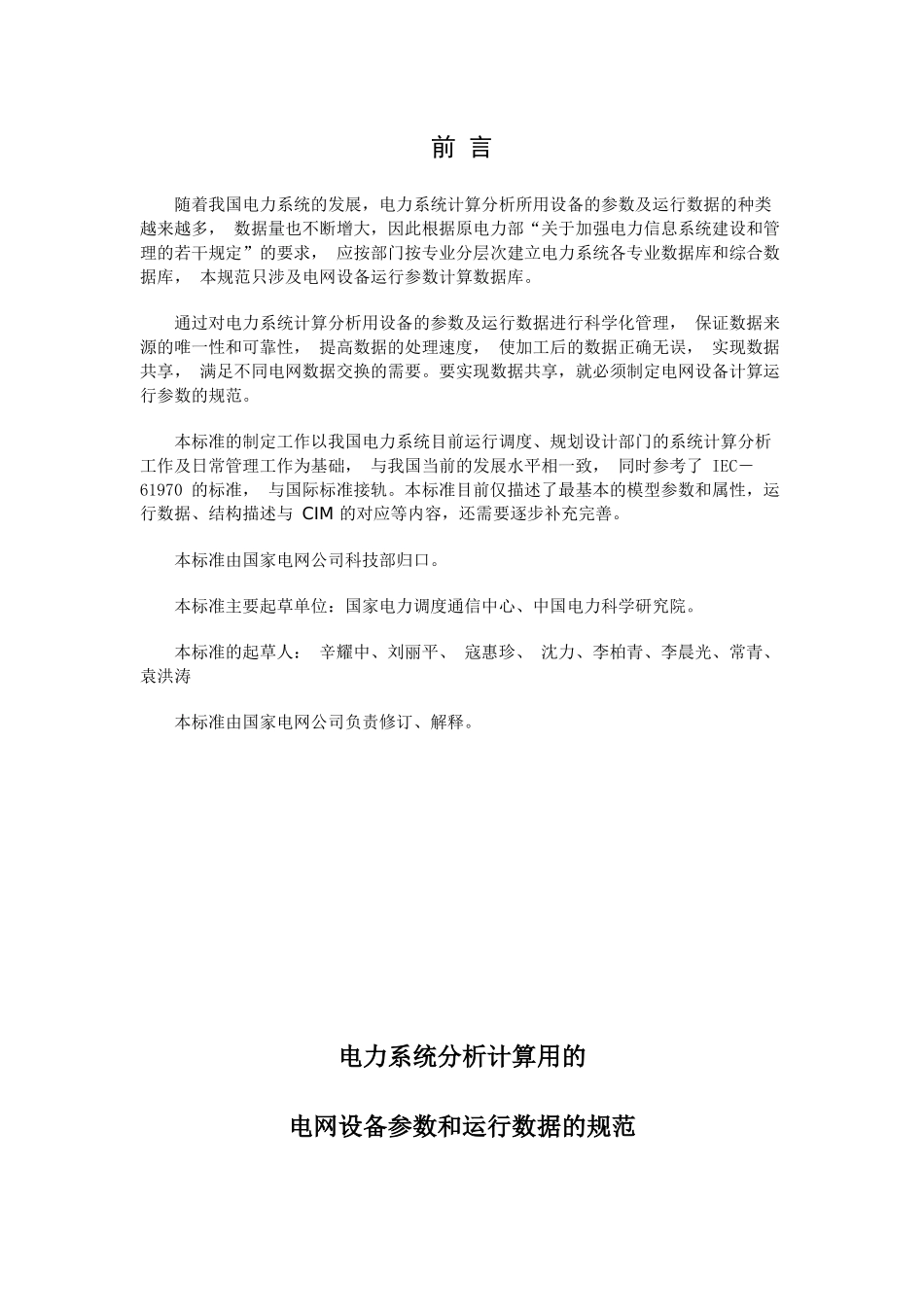

ICS Q/GDW 国 家 电 网 公 司 企 业 标 准Q/GDW 137-2006电力系统分析计算用的电网设备参数和运行数据的规范Specifications of Equitment Parameters andOperating Data for Electric Power System Analysis and Computation2006 － 08 － 01 发布 2006 － 08 － 01 实施国家电网公司 发布前 言随着我国电力系统的发展，电力系统计算分析所用设备的参数及运行数据的种类越来越多， 数据量也不断增大，因此根据原电力部“关于加强电力信息系统建设和管理的若干规定”的要求， 应按部门按专业分层次建立电力系统各专业数据库和综合数据库， 本规范只涉及电网设备运行参数计算数据库。 通过对电力系统计算分析用设备的参数及运行数据进行科学化管理， 保证数据来源的唯一性和可靠性， 提高数据的处理速度， 使加工后的数据正确无误， 实现数据共享， 满足不同电网数据交换的需要。要实现数据共享，就必须制定电网设备计算运行参数的规范。 本标准的制定工作以我国电力系统目前运行调度、规划设计部门的系统计算分析工作及日常管理工作为基础， 与我国当前的发展水平相一致， 同时参考了 IEC－61970 的标准， 与国际标准接轨。本标准目前仅描述了最基本的模型参数和属性，运行数据、结构描述与 CIM 的对应等内容，还需要逐步补充完善。 本标准由国家电网公司科技部归口。 本标准主要起草单位：国家电力调度通信中心、中国电力科学研究院。本标准的起草人： 辛耀中、刘丽平、 寇惠珍、 沈力、李柏青、李晨光、常青、 袁洪涛本标准由国家电网公司负责修订、解释。 电力系统分析计算用的电网设备参数和运行数据的规范1 范围 本标准规定了电力系统分析计算用的电网设备参数和运行数据的规范， 给出每种设备的数据字典， 即描述每种设备的基本信息及参数， 规定了数据交换的基本内容及格式， 对电网设备运行计算数据库提出基本要求。 本标准的适用范围是区域电网、 省级及市级电网运行调度、 规划设计部门的计算数据交换及管理工作。本标准中的数据可用于电力系统潮流计算、稳定计算和短路电流计算等。 本标准仅描述了电力系统分析计算用的最基本的模型参数， 主要用于各类系统或应用之间的模型数据交换； 本标准支持自描述的、 面向对象的、 高效模型描述语言 E ， 相关应用可在本标准基础上自由删减或增加属性，而不影响互操作性。 2 引用标准 下列标准所包含的条文，...
