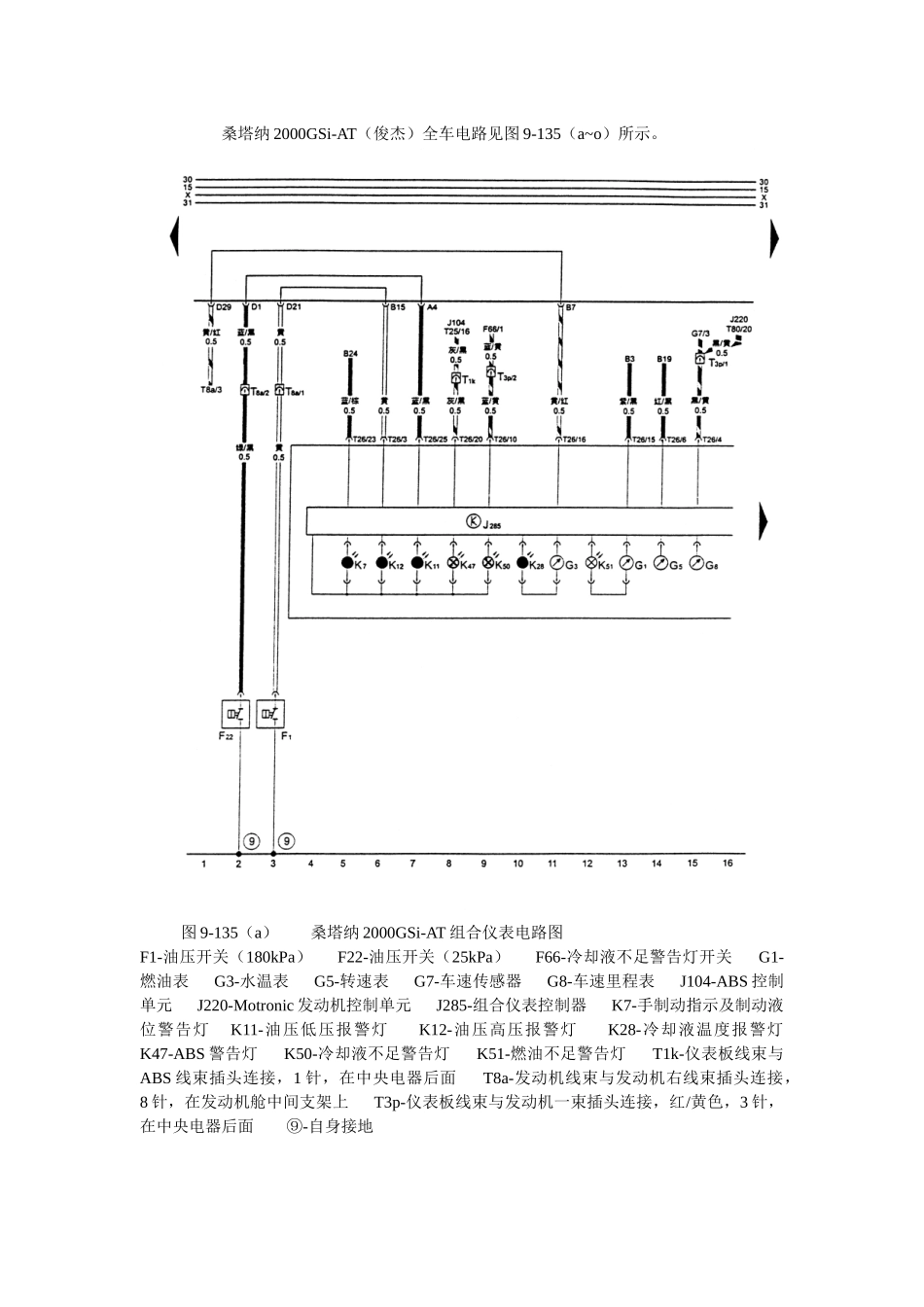

桑塔纳 2000GSi-AT(俊杰)全车电路见图 9-135(a~o)所示。 图 9-135(a) 桑塔纳 2000GSi-AT 组合仪表电路图F1-油压开关(180kPa) F22-油压开关(25kPa) F66-冷却液不足警告灯开关 G1-燃油表 G3-水温表 G5-转速表 G7-车速传感器 G8-车速里程表 J104-ABS 控制单元 J220-Motronic 发动机控制单元 J285-组合仪表控制器 K7-手制动指示及制动液位警告灯 K11-油压低压报警灯 K12-油压高压报警灯 K28-冷却液温度报警灯 K47-ABS 警告灯 K50-冷却液不足警告灯 K51-燃油不足警告灯 T1k-仪表板线束与ABS 线束插头连接,1 针,在中央电器后面 T8a-发动机线束与发动机右线束插头连接,8 针,在发动机舱中间支架上 T3p-仪表板线束与发动机一束插头连接,红/黄色,3 针,在中央电器后面 ⑨-自身接地 图 9-135(b) 桑塔纳 2000GSi-AT 组合仪表电路图D-点火开关 J285-组合仪表控制器 J362-防盗控制单元 K1-远光指示灯 K2-充电不足警告灯 K5-右转向指示灯 K8-左转向指示灯 K15 行李箱开门警告灯 K16-驾驶侧开门报警灯 K117-防盗器警告灯 T1i-内顶灯线束与尾部线束插头连接,1 针,在中央电器后面 T8c-仪表板线束与防盗器控制单元插头连接,黑色,2 针,在防盗控制单元上 T26-仪表板线束与组合仪表插头连接,26 针,在组合仪表上 T29-仪表板线束与组合仪表插头连接,26 针,在组合仪表下 D1-接地连接线,在仪表板线束内 图 9-135(c) 桑塔纳 2000GSi-AT 组合仪表电路图G9-数字计程表 J285-组合仪表控制器 L10-仪表照明灯 T26-仪表板线束与组合仪表插头连接,26 针,在组合仪表上 Y-数字钟 D2-连接线,在仪表板线束内 图 9-135(d) 桑塔纳 2000GSi-AT 内顶灯、遮阳板灯电路图E3-报警灯开关 E56-内顶灯照明开关 E57-遮阳板灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 K122-内顶灯保护二极管 T1i-内顶灯线束与尾部线束插头连接,1 针,在中央电器后面 T1l-内顶灯线束与仪表板线束插头连接,1 针,在中央电器后面 T2p-内顶灯线束与遮阳板灯插头连接,2 针,车灯前右侧 T26-仪表板线束与组合仪表插头连接,26 针,在组合仪表上 W-带延迟功能的内顶灯 W3-行李箱照明灯 W4-遮阳板灯 ⑤-接地点,在中央电器左侧星形接地爪上 ⑨-自身接地 G1-正极接地线,在内顶灯线束内 G2-连接线,在内顶灯线束内 图 9-135(e) 桑塔纳 2000GSi-AT 侧转向...
