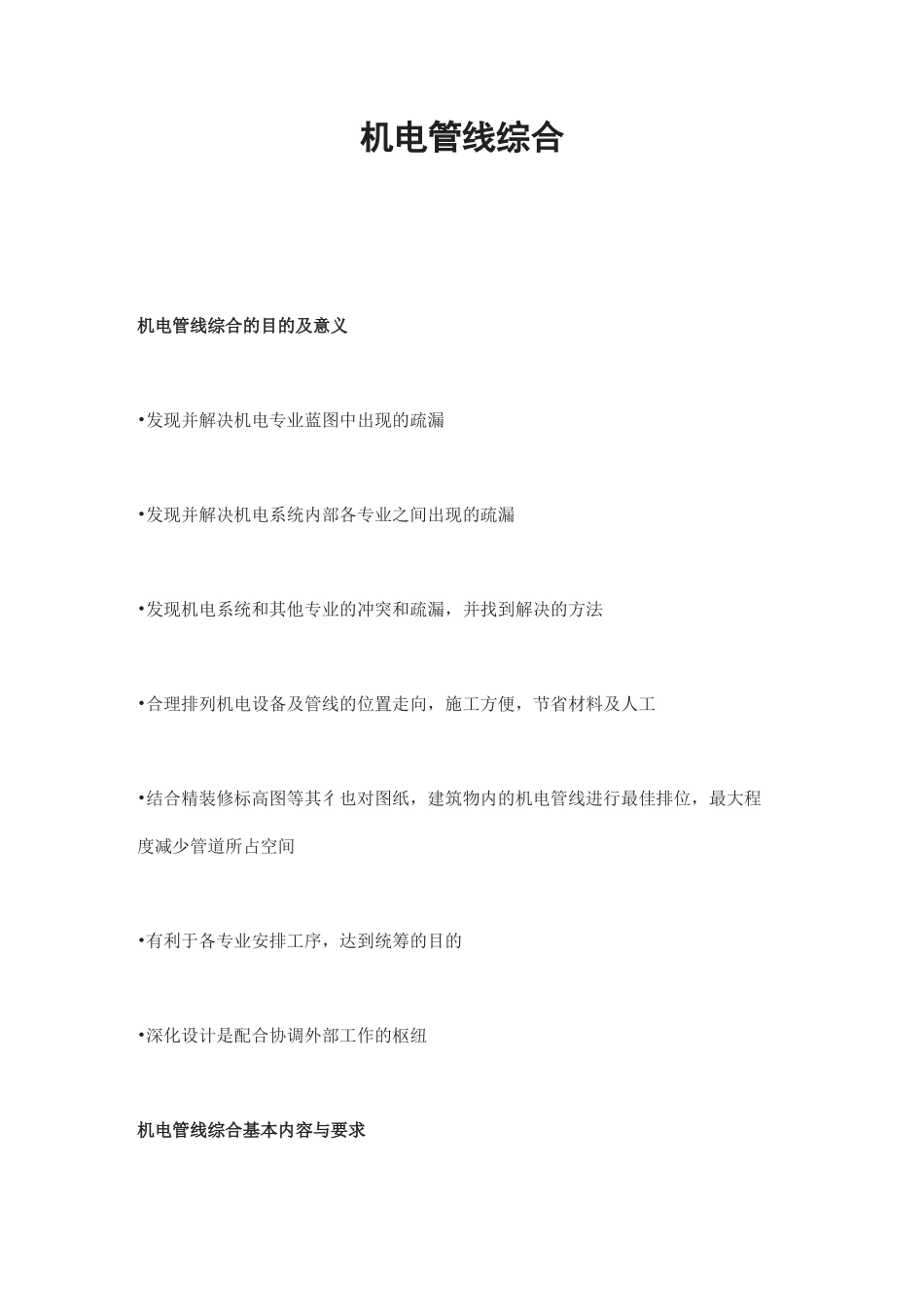

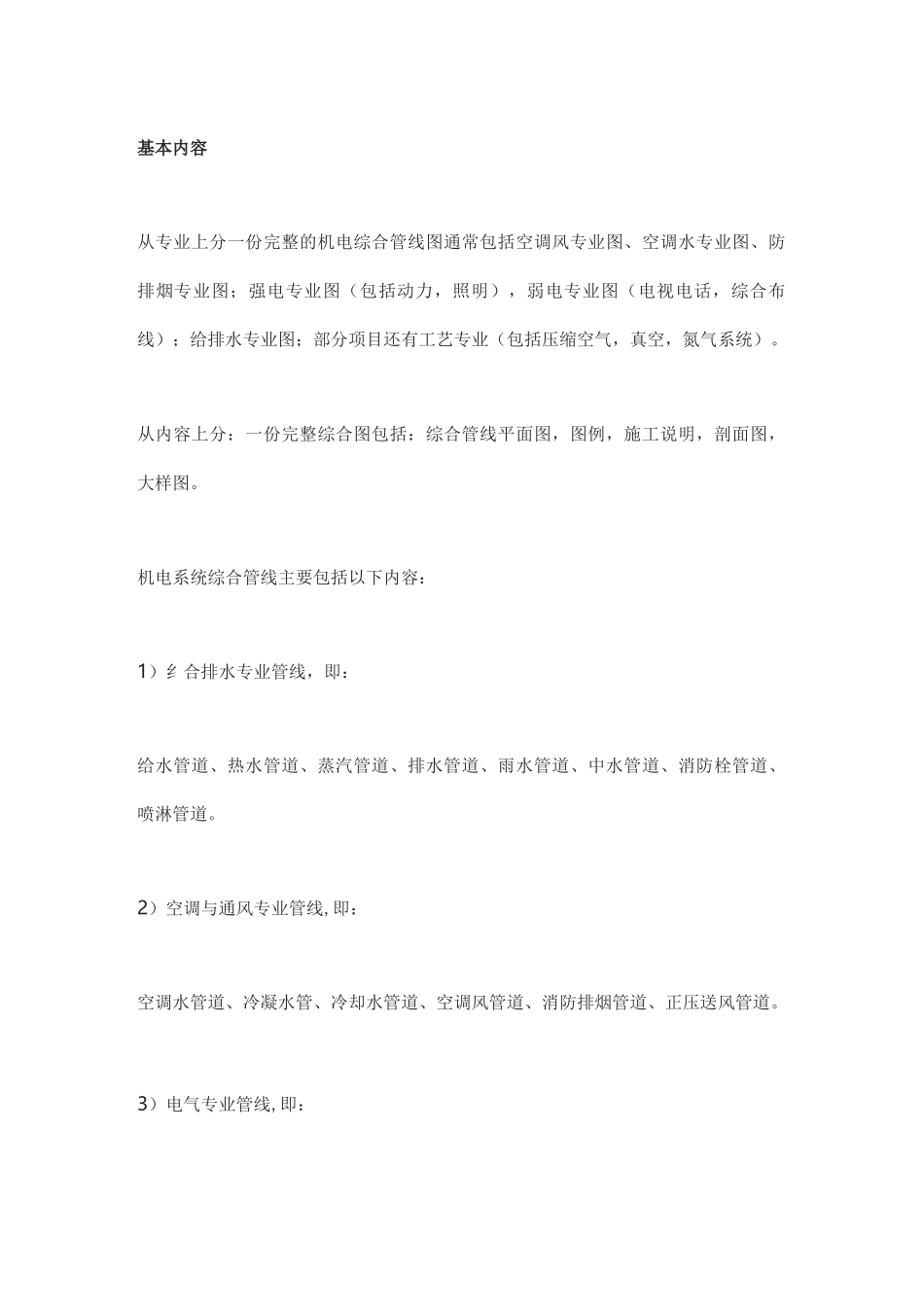

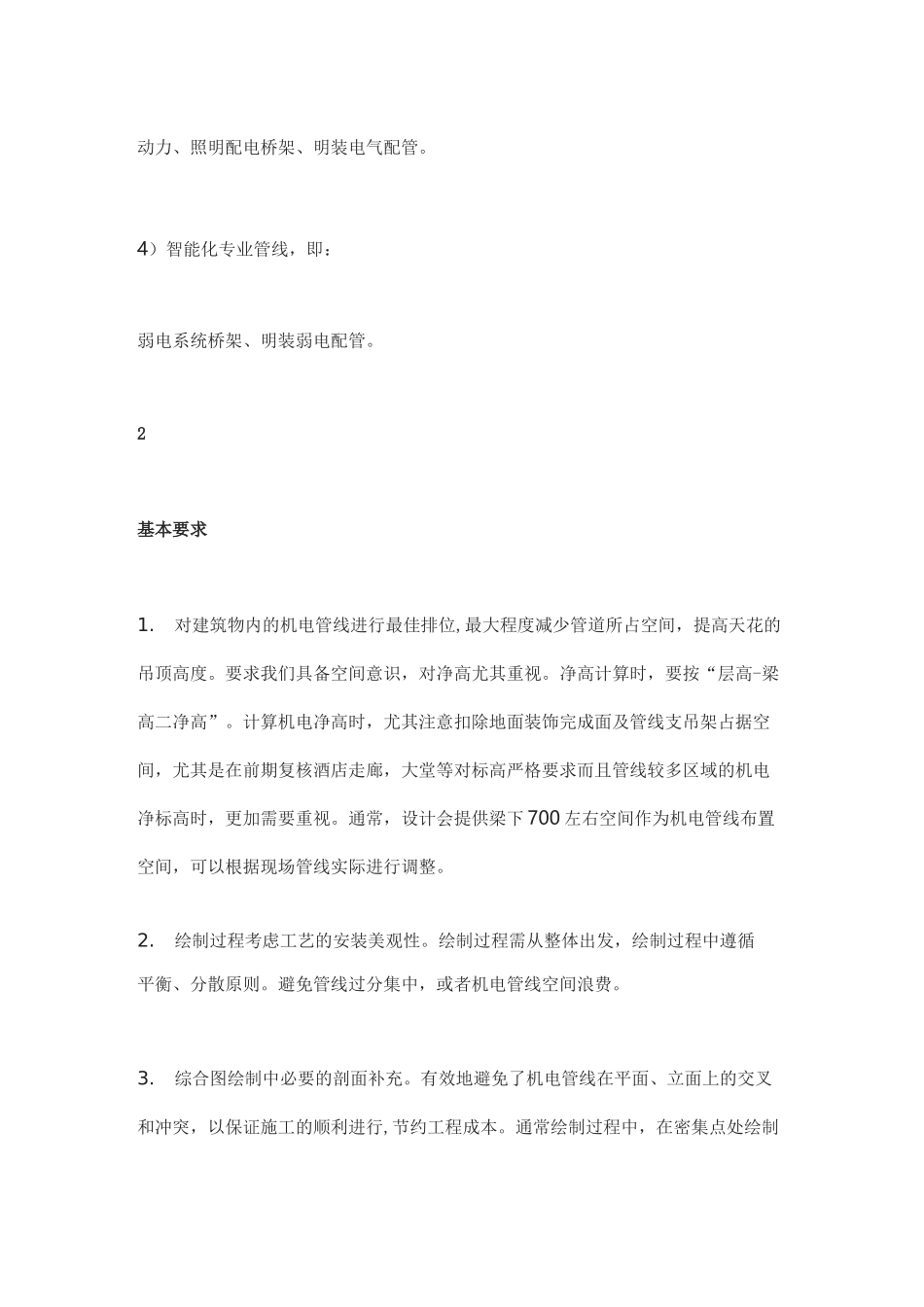

机电管线综合机电管线综合的目的及意义•发现并解决机电专业蓝图中出现的疏漏•发现并解决机电系统内部各专业之间出现的疏漏•发现机电系统和其他专业的冲突和疏漏，并找到解决的方法•合理排列机电设备及管线的位置走向，施工方便，节省材料及人工•结合精装修标高图等其彳也对图纸，建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间•有利于各专业安排工序，达到统筹的目的•深化设计是配合协调外部工作的枢纽机电管线综合基本内容与要求基本内容从专业上分一份完整的机电综合管线图通常包括空调风专业图、空调水专业图、防排烟专业图；强电专业图（包括动力，照明），弱电专业图（电视电话，综合布线）；给排水专业图；部分项目还有工艺专业（包括压缩空气，真空，氮气系统）。从内容上分：一份完整综合图包括：综合管线平面图，图例，施工说明，剖面图，大样图。机电系统综合管线主要包括以下内容：1）纟合排水专业管线，即：给水管道、热水管道、蒸汽管道、排水管道、雨水管道、中水管道、消防栓管道、喷淋管道。2）空调与通风专业管线,即：空调水管道、冷凝水管、冷却水管道、空调风管道、消防排烟管道、正压送风管道。3）电气专业管线,即：动力、照明配电桥架、明装电气配管。4）智能化专业管线，即：弱电系统桥架、明装弱电配管。2基本要求1.对建筑物内的机电管线进行最佳排位,最大程度减少管道所占空间，提高天花的吊顶高度。要求我们具备空间意识，对净高尤其重视。净高计算时，要按“层高-梁高二净高”。计算机电净高时，尤其注意扣除地面装饰完成面及管线支吊架占据空间，尤其是在前期复核酒店走廊，大堂等对标高严格要求而且管线较多区域的机电净标高时，更加需要重视。通常，设计会提供梁下 700 左右空间作为机电管线布置空间，可以根据现场管线实际进行调整。2.绘制过程考虑工艺的安装美观性。绘制过程需从整体出发，绘制过程中遵循平衡、分散原则。避免管线过分集中，或者机电管线空间浪费。3.综合图绘制中必要的剖面补充。有效地避免了机电管线在平面、立面上的交叉和冲突，以保证施工的顺利进行,节约工程成本。通常绘制过程中，在密集点处绘制车升降根区-各类机房、營井中庭 I 沒厨房、洗衣机眉III泗店大•筋业后勒逛逍-泳池、SPAIX 域■■防火卷挡烟施管线布置的大体顺序（空间充裕时）：机电综合剖面图，详述密集处管道如何排布。机电管线综合的原则综合管线图的绘制调整时应全局把控、重点关注。各种机电管线...
