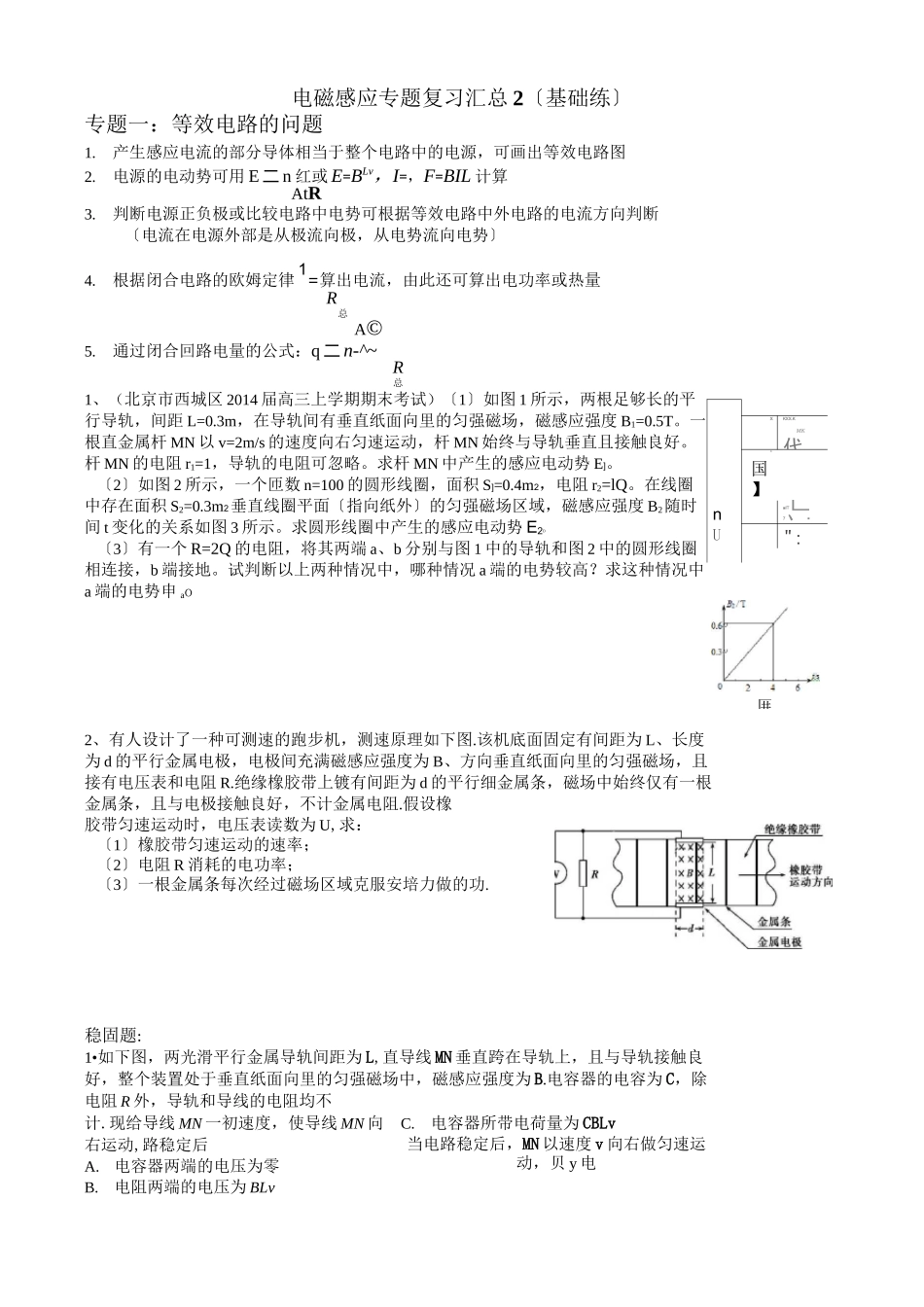

电磁感应专题复习汇总 2〔基础练〕专题一：等效电路的问题1.产生感应电流的部分导体相当于整个电路中的电源，可画出等效电路图2.电源的电动势可用 E 二 n 红或 E=BLv，I=，F=BIL 计算AtR3.判断电源正负极或比较电路中电势可根据等效电路中外电路的电流方向判断〔电流在电源外部是从极流向极，从电势流向电势〕4.根据闭合电路的欧姆定律 1=算出电流，由此还可算出电功率或热量R总A©5.通过闭合回路电量的公式：q 二 n-^~R总1、（北京市西城区 2014 届高三上学期期末考试）〔1〕如图 1 所示，两根足够长的平行导轨，间距 L=0.3m，在导轨间有垂直纸面向里的匀强磁场，磁感应强度 B1=0.5T。一根直金属杆 MN 以 v=2m/s 的速度向右匀速运动，杆 MN 始终与导轨垂直且接触良好。杆 MN 的电阻 r1=1，导轨的电阻可忽略。求杆 MN 中产生的感应电动势 E]。〔2〕如图 2 所示，一个匝数 n=100 的圆形线圈，面积 S]=0.4m2，电阻 r2=lQ。在线圈中存在面积 S2=0.3m2垂直线圈平面〔指向纸外〕的匀强磁场区域，磁感应强度 B2随时间 t 变化的关系如图 3 所示。求圆形线圈中产生的感应电动势 E2O〔3〕有一个 R=2Q 的电阻，将其两端 a、b 分别与图 1 中的导轨和图 2 中的圆形线圈相连接，b 端接地。试判断以上两种情况中，哪种情况 a 端的电势较高？求这种情况中a 端的电势申 ao2、有人设计了一种可测速的跑步机，测速原理如下图.该机底面固定有间距为 L、长度为 d 的平行金属电极，电极间充满磁感应强度为 B、方向垂直纸面向里的匀强磁场，且接有电压表和电阻 R.绝缘橡胶带上镀有间距为 d 的平行细金属条，磁场中始终仅有一根金属条，且与电极接触良好，不计金属电阻.假设橡胶带匀速运动时，电压表读数为 U,求：〔1〕橡胶带匀速运动的速率；〔2〕电阻 R 消耗的电功率；〔3〕一根金属条每次经过磁场区域克服安培力做的功.稳固题:1•如下图，两光滑平行金属导轨间距为 L,直导线 MN 垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直纸面向里的匀强磁场中，磁感应强度为 B.电容器的电容为 C，除电阻 R 外，导轨和导线的电阻均不计.现给导线 MN 一初速度，使导线 MN 向右运动,路稳定后A.电容器两端的电压为零B.电阻两端的电压为 BLvC.电容器所带电荷量为 CBLv当电路稳定后，MN 以速度 v 向右做匀速运动，贝 y 电囲XKXX.KMK代*国】n■IT匚7、.二U":唧jD. 导线 MN 所受安培力的大小...
