手绘透视图原理讲解VIP免费

手绘透视图原理讲解_第1页
1/19
手绘透视图原理讲解_第2页
2/19
手绘透视图原理讲解_第3页
3/19

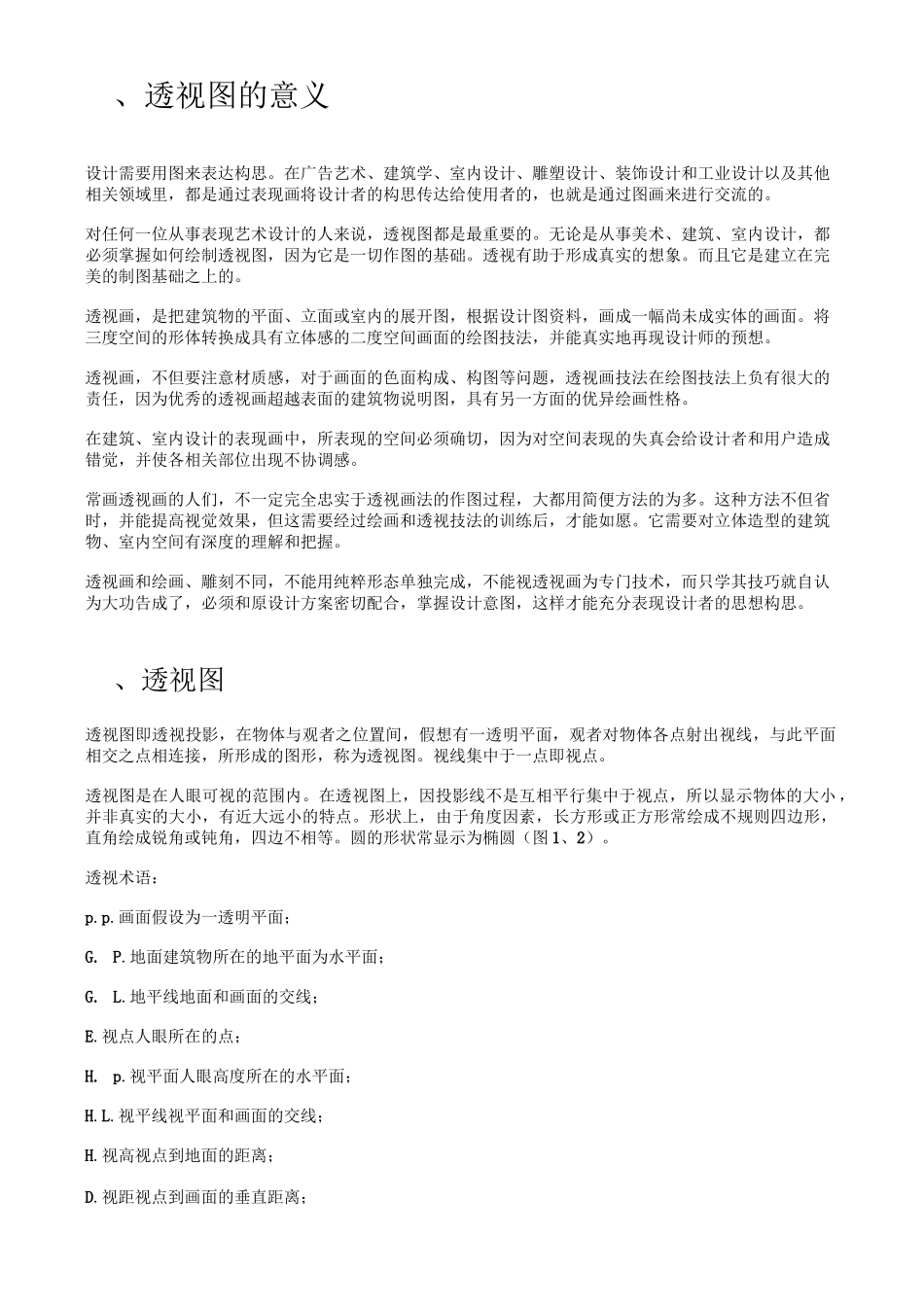

、透视图的意义设计需要用图来表达构思。在广告艺术、建筑学、室内设计、雕塑设计、装饰设计和工业设计以及其他相关领域里,都是通过表现画将设计者的构思传达给使用者的,也就是通过图画来进行交流的。对任何一位从事表现艺术设计的人来说,透视图都是最重要的。无论是从事美术、建筑、室内设计,都必须掌握如何绘制透视图,因为它是一切作图的基础。透视有助于形成真实的想象。而且它是建立在完美的制图基础之上的。透视画,是把建筑物的平面、立面或室内的展开图,根据设计图资料,画成一幅尚未成实体的画面。将三度空间的形体转换成具有立体感的二度空间画面的绘图技法,并能真实地再现设计师的预想。透视画,不但要注意材质感,对于画面的色面构成、构图等问题,透视画技法在绘图技法上负有很大的责任,因为优秀的透视画超越表面的建筑物说明图,具有另一方面的优异绘画性格。在建筑、室内设计的表现画中,所表现的空间必须确切,因为对空间表现的失真会给设计者和用户造成错觉,并使各相关部位出现不协调感。常画透视画的人们,不一定完全忠实于透视画法的作图过程,大都用简便方法的为多。这种方法不但省时,并能提高视觉效果,但这需要经过绘画和透视技法的训练后,才能如愿。它需要对立体造型的建筑物、室内空间有深度的理解和把握。透视画和绘画、雕刻不同,不能用纯粹形态单独完成,不能视透视画为专门技术,而只学其技巧就自认为大功告成了,必须和原设计方案密切配合,掌握设计意图,这样才能充分表现设计者的思想构思。、透视图透视图即透视投影,在物体与观者之位置间,假想有一透明平面,观者对物体各点射出视线,与此平面相交之点相连接,所形成的图形,称为透视图。视线集中于一点即视点。透视图是在人眼可视的范围内。在透视图上,因投影线不是互相平行集中于视点,所以显示物体的大小 ,并非真实的大小,有近大远小的特点。形状上,由于角度因素,长方形或正方形常绘成不规则四边形,直角绘成锐角或钝角,四边不相等。圆的形状常显示为椭圆(图 1、2)。透视术语:p.p.画面假设为一透明平面;G. P.地面建筑物所在的地平面为水平面;G. L.地平线地面和画面的交线;E.视点人眼所在的点;H. p.视平面人眼高度所在的水平面;H.L.视平线视平面和画面的交线;H.视高视点到地面的距离;D.视距视点到画面的垂直距离;C.V.视中心点过视点作画面的垂线,该垂线和视平线的交点;S.L.视线视点和物体上各点的连线;C.L.中心线在画面上过...
