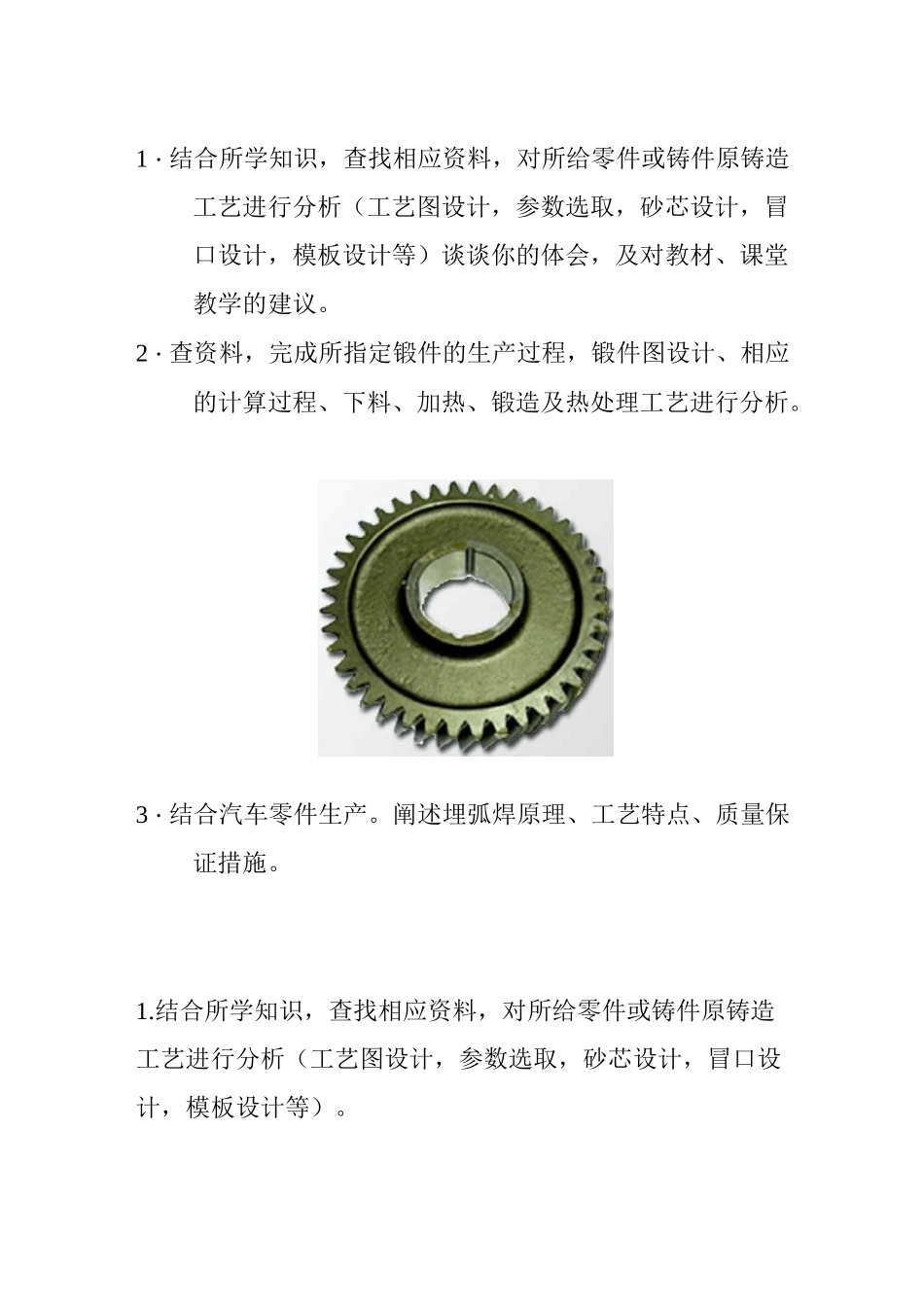

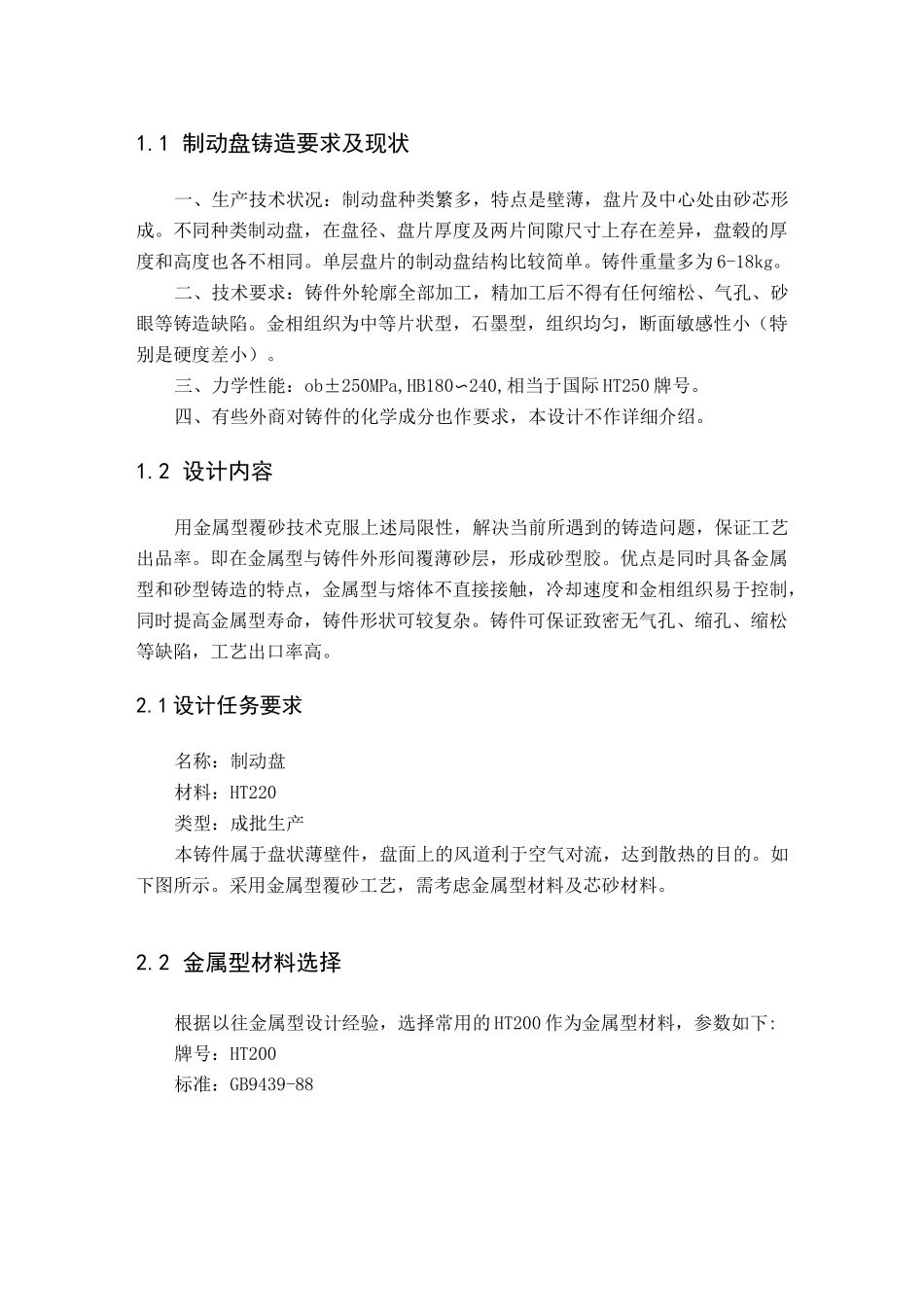

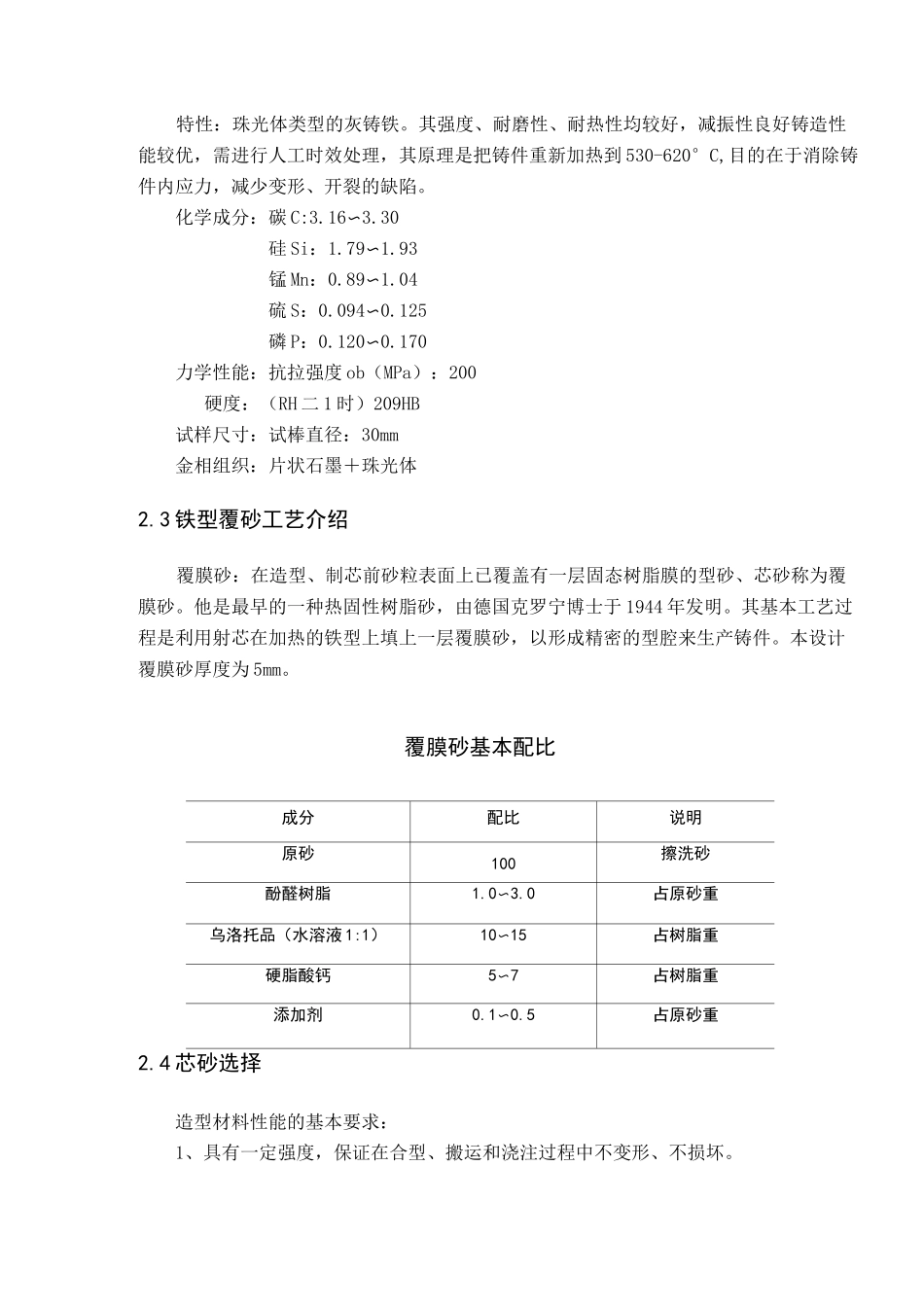

1・结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）谈谈你的体会，及对教材、课堂教学的建议。2・查资料，完成所指定锻件的生产过程，锻件图设计、相应的计算过程、下料、加热、锻造及热处理工艺进行分析。3・结合汽车零件生产。阐述埋弧焊原理、工艺特点、质量保证措施。1.结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）。1.1 制动盘铸造要求及现状一、生产技术状况：制动盘种类繁多，特点是壁薄，盘片及中心处由砂芯形成。不同种类制动盘，在盘径、盘片厚度及两片间隙尺寸上存在差异，盘毂的厚度和高度也各不相同。单层盘片的制动盘结构比较简单。铸件重量多为 6-18kg。二、技术要求：铸件外轮廓全部加工，精加工后不得有任何缩松、气孔、砂眼等铸造缺陷。金相组织为中等片状型，石墨型，组织均匀，断面敏感性小（特别是硬度差小）。三、力学性能：ob±250MPa,HB180〜240,相当于国际 HT250 牌号。四、有些外商对铸件的化学成分也作要求，本设计不作详细介绍。1.2 设计内容用金属型覆砂技术克服上述局限性，解决当前所遇到的铸造问题，保证工艺出品率。即在金属型与铸件外形间覆薄砂层，形成砂型胶。优点是同时具备金属型和砂型铸造的特点，金属型与熔体不直接接触，冷却速度和金相组织易于控制，同时提高金属型寿命，铸件形状可较复杂。铸件可保证致密无气孔、缩孔、缩松等缺陷，工艺出口率高。2.1 设计任务要求名称：制动盘材料：HT220类型：成批生产本铸件属于盘状薄壁件，盘面上的风道利于空气对流，达到散热的目的。如下图所示。采用金属型覆砂工艺，需考虑金属型材料及芯砂材料。2.2 金属型材料选择根据以往金属型设计经验，选择常用的 HT200 作为金属型材料，参数如下:牌号：HT200标准：GB9439-88特性：珠光体类型的灰铸铁。其强度、耐磨性、耐热性均较好，减振性良好铸造性能较优，需进行人工时效处理，其原理是把铸件重新加热到 530-620°C,目的在于消除铸件内应力，减少变形、开裂的缺陷。化学成分：碳 C:3.16〜3.30硅 Si：1.79〜1.93锰 Mn：0.89〜1.04硫 S：0.094〜0.125磷 P：0.120〜0.170力学性能：抗拉强度 ob（MPa）：200硬度：（RH 二 1 时）209HB试样尺寸：试棒直径：30mm金相组织：片状石墨＋珠光体2.3 铁型覆砂工艺介绍覆膜砂：在造型、制芯前砂粒...
