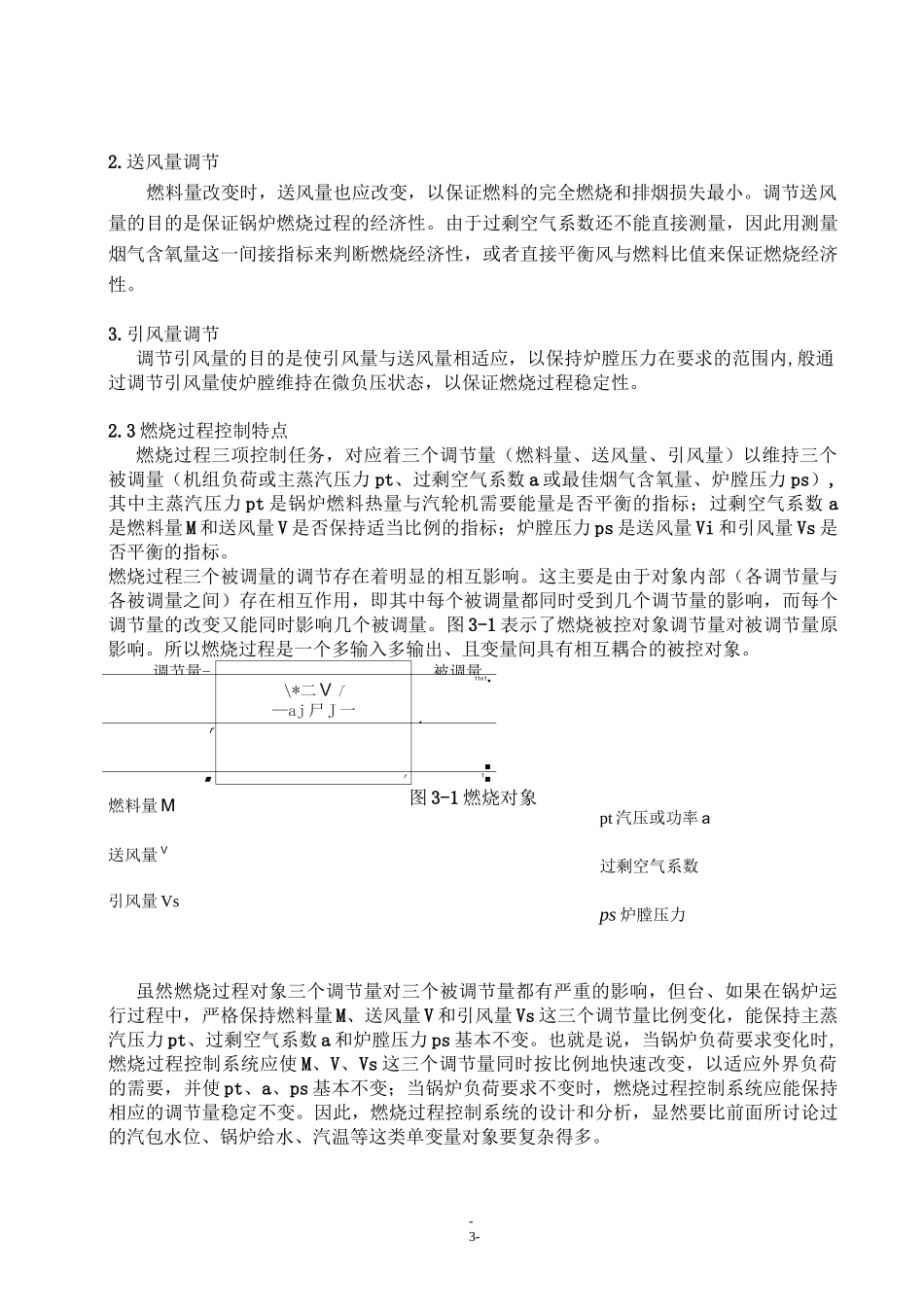

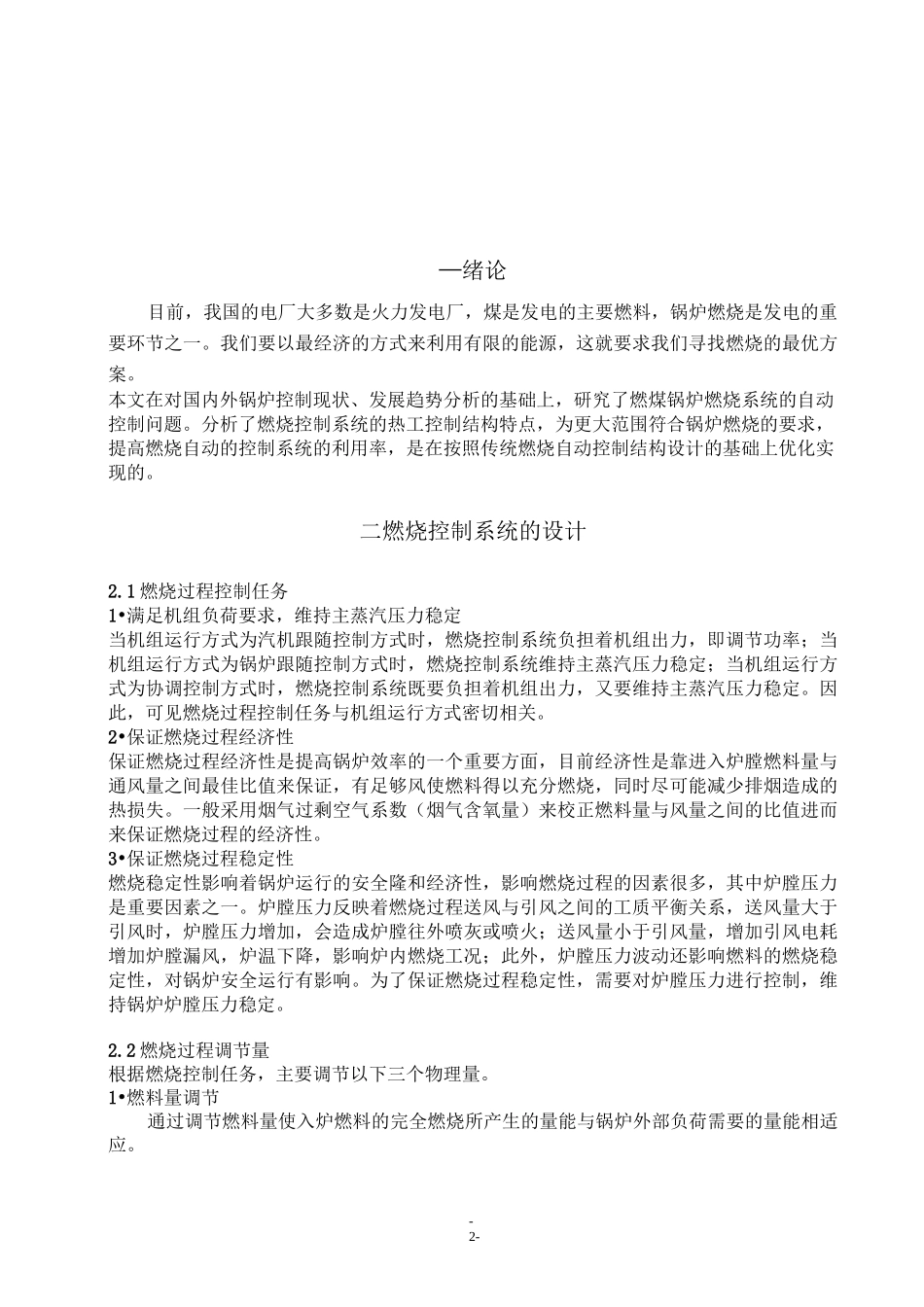

-I-一绪论二燃烧控制系统的设计2.1 燃烧过程控制任务2.2 燃烧过程调节量2.3 燃烧过程控制特点三燃料控制系统3.1 燃料调节系统3.2 燃料调节——测量系统3.3 给煤机指令四 600MW 火电机组 DCS 系统设计4.1 电源部分4.2 通信部分4.3 系统接地4.4 软件部分五结论参考文献-2-—绪论目前，我国的电厂大多数是火力发电厂，煤是发电的主要燃料，锅炉燃烧是发电的重要环节之一。我们要以最经济的方式来利用有限的能源，这就要求我们寻找燃烧的最优方案。本文在对国内外锅炉控制现状、发展趋势分析的基础上，研究了燃煤锅炉燃烧系统的自动控制问题。分析了燃烧控制系统的热工控制结构特点，为更大范围符合锅炉燃烧的要求，提高燃烧自动的控制系统的利用率，是在按照传统燃烧自动控制结构设计的基础上优化实现的。二燃烧控制系统的设计2.1 燃烧过程控制任务1•满足机组负荷要求，维持主蒸汽压力稳定当机组运行方式为汽机跟随控制方式时，燃烧控制系统负担着机组出力，即调节功率；当机组运行方式为锅炉跟随控制方式时，燃烧控制系统维持主蒸汽压力稳定；当机组运行方式为协调控制方式时，燃烧控制系统既要负担着机组出力，又要维持主蒸汽压力稳定。因此，可见燃烧过程控制任务与机组运行方式密切相关。2•保证燃烧过程经济性保证燃烧过程经济性是提高锅炉效率的一个重要方面，目前经济性是靠进入炉膛燃料量与通风量之间最佳比值来保证，有足够风使燃料得以充分燃烧，同时尽可能减少排烟造成的热损失。一般采用烟气过剩空气系数（烟气含氧量）来校正燃料量与风量之间的比值进而来保证燃烧过程的经济性。3•保证燃烧过程稳定性燃烧稳定性影响着锅炉运行的安全隆和经济性，影响燃烧过程的因素很多，其中炉膛压力是重要因素之一。炉膛压力反映着燃烧过程送风与引风之间的工质平衡关系，送风量大于引风时，炉膛压力增加，会造成炉膛往外喷灰或喷火；送风量小于引风量，增加引风电耗增加炉膛漏风，炉温下降，影响炉内燃烧工况；此外，炉膛压力波动还影响燃料的燃烧稳定性，对锅炉安全运行有影响。为了保证燃烧过程稳定性，需要对炉膛压力进行控制，维持锅炉炉膛压力稳定。2.2 燃烧过程调节量根据燃烧控制任务，主要调节以下三个物理量。1•燃料量调节通过调节燃料量使入炉燃料的完全燃烧所产生的量能与锅炉外部负荷需要的量能相适应。-3-2.送风量调节燃料量改变时，送风量也应改变，以保证燃料的完全燃烧和排烟损失最小。调节送风量的目的是保证锅炉...
