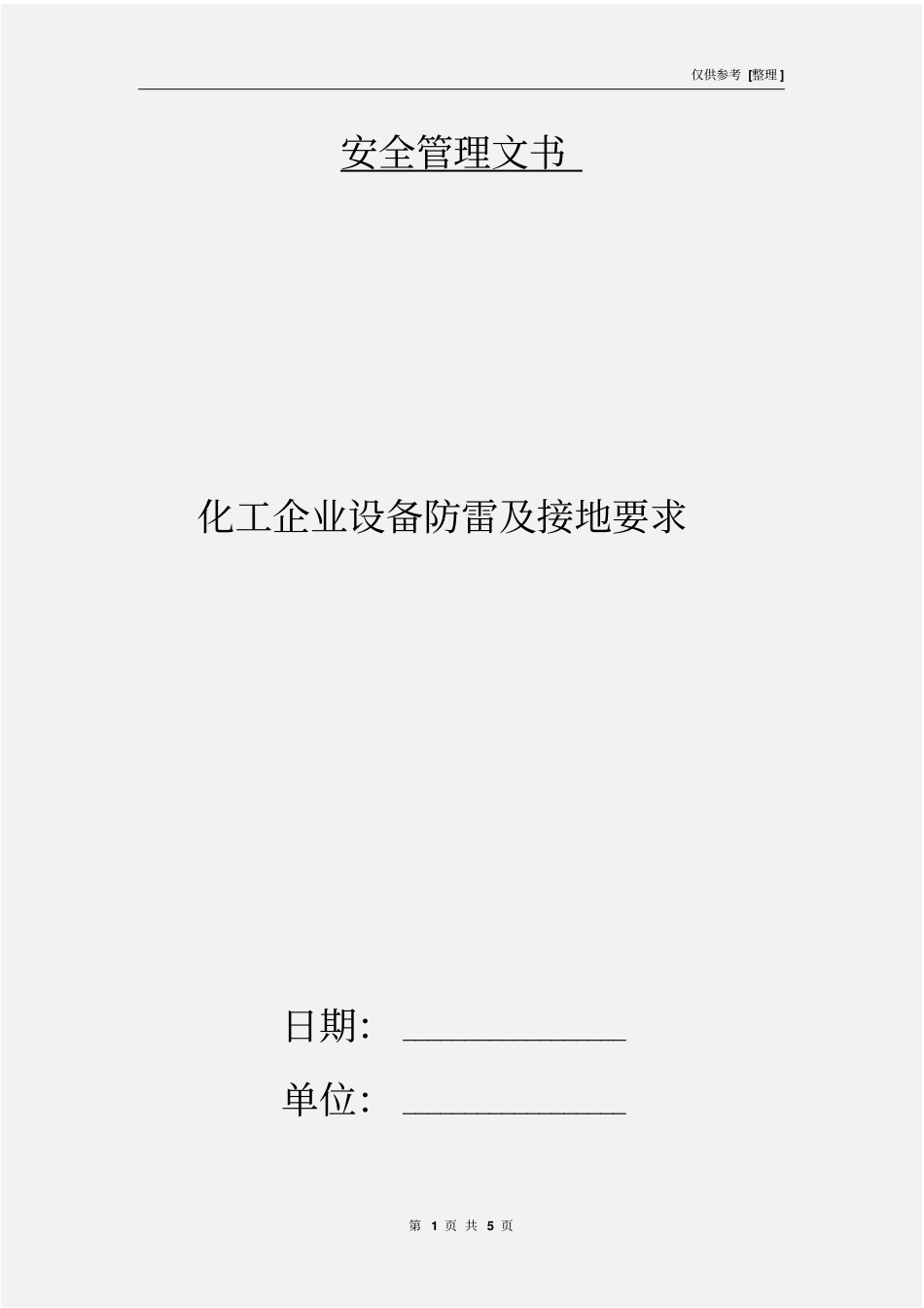

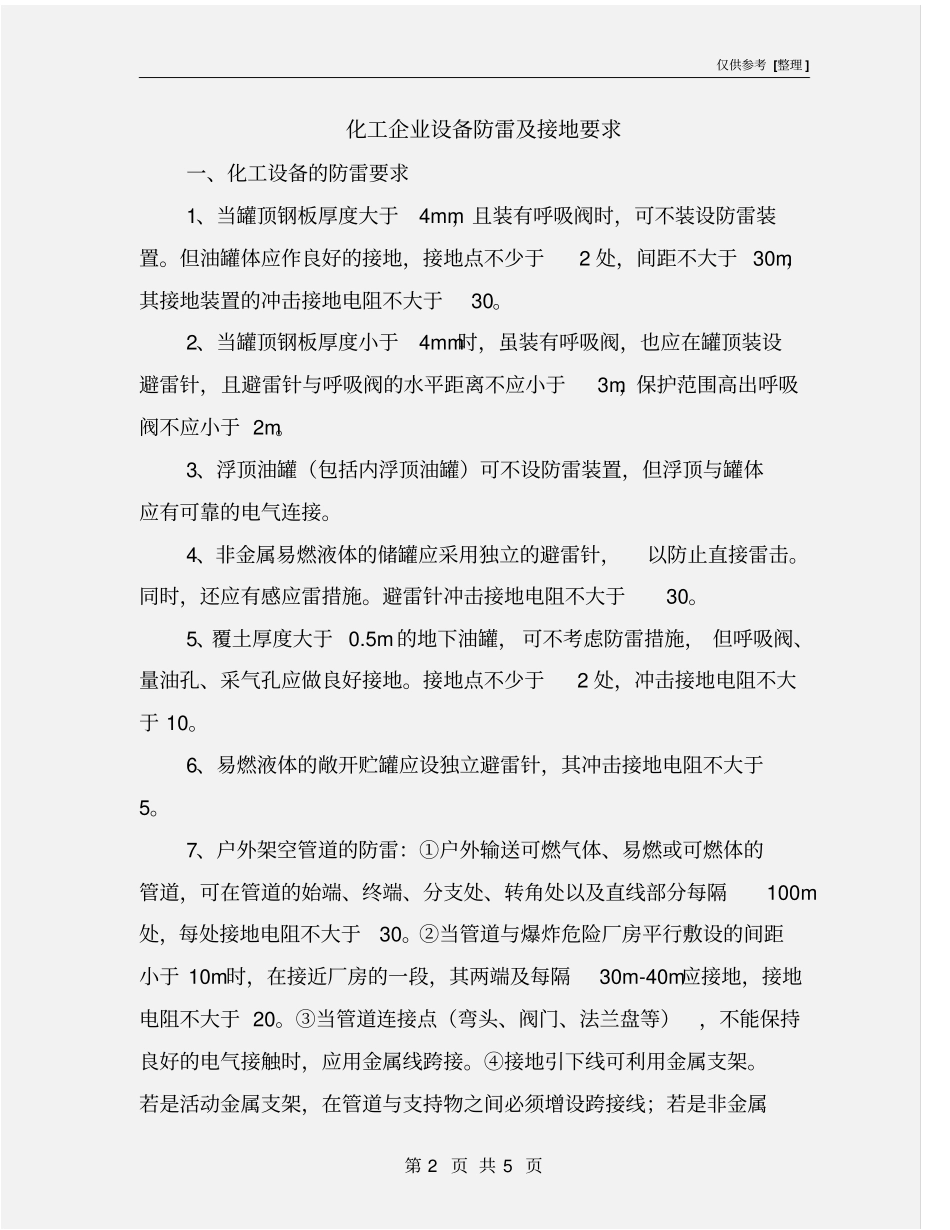

仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书化工企业设备防雷及接地要求日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 5 页化工企业设备防雷及接地要求一、化工设备的防雷要求1、当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。但油罐体应作良好的接地，接地点不少于2 处，间距不大于 30m，其接地装置的冲击接地电阻不大于30。2、当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于 2m。3、浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。4、非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。同时，还应有感应雷措施。避雷针冲击接地电阻不大于30。5、覆土厚度大于 0.5m 的地下油罐， 可不考虑防雷措施， 但呼吸阀、量油孔、采气孔应做良好接地。接地点不少于2 处，冲击接地电阻不大于 10。6、易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5。7、户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30。②当管道与爆炸危险厂房平行敷设的间距小于 10m时，在接近厂房的一段，其两端及每隔30m-40m应接地，接地电阻不大于 20。③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。④接地引下线可利用金属支架。若是活动金属支架，在管道与支持物之间必须增设跨接线；若是非金属仅供参考 [整理 ] 第 3 页 共 5 页支架，必须另作引下线。⑤接地装置可利用电气设备保护接地的装置。二、罐、塔、容器固定设备的接地1、室外的罐、塔、容器一般已设有防雷接地，可不必单独安装静电接地。但应按照静电接地的要求进行检查， 对大于 50M3或直径在 2.5m以上的罐、塔、容器接地部分不得少于2 处，接地点应对称布置，其间距小于 30m。2、罐、塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。3、罐、塔、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。三、管网系统的接地1、输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端通过机泵、油罐等设备有可靠的接地连接。2、管网内的过滤器、缓冲器等应设置接地连接点...
