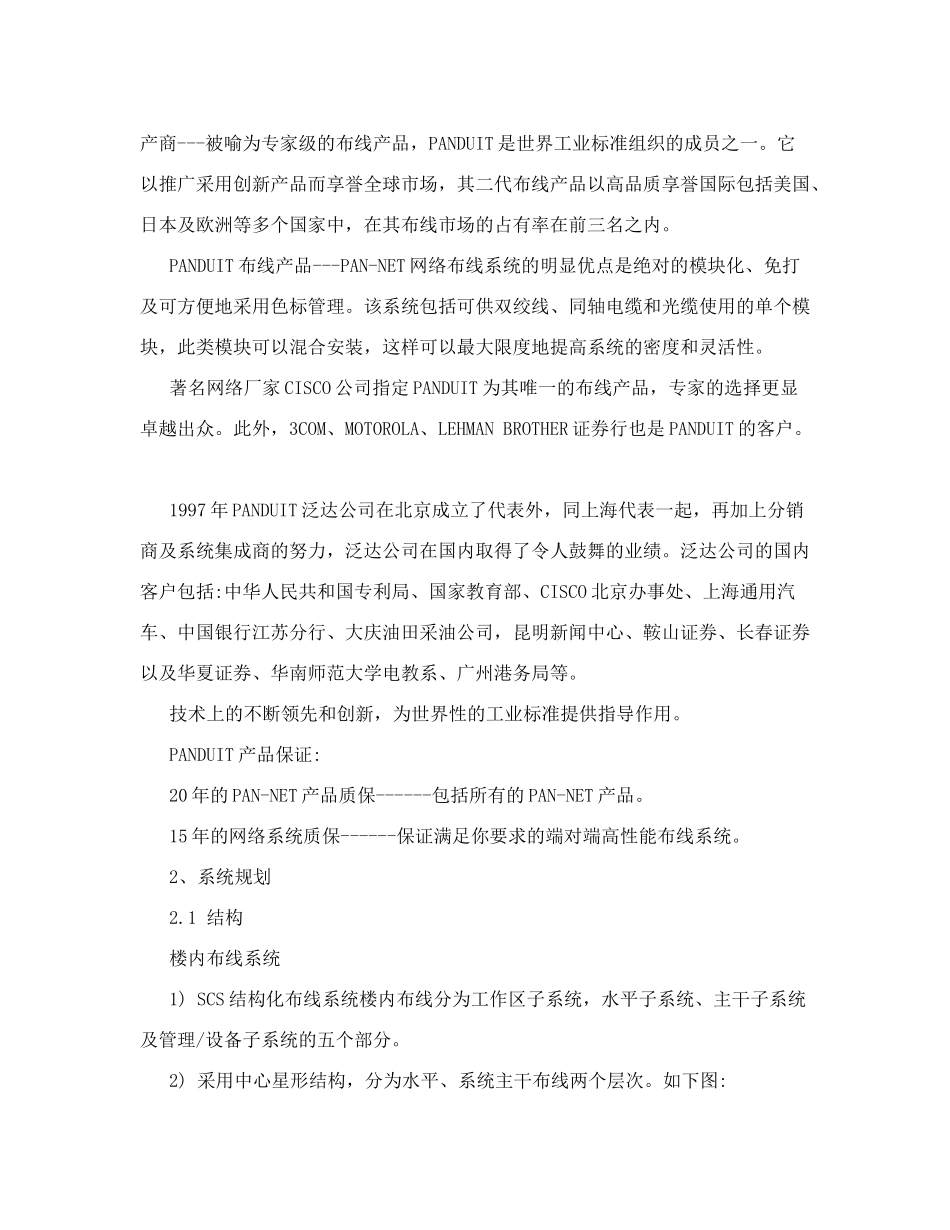

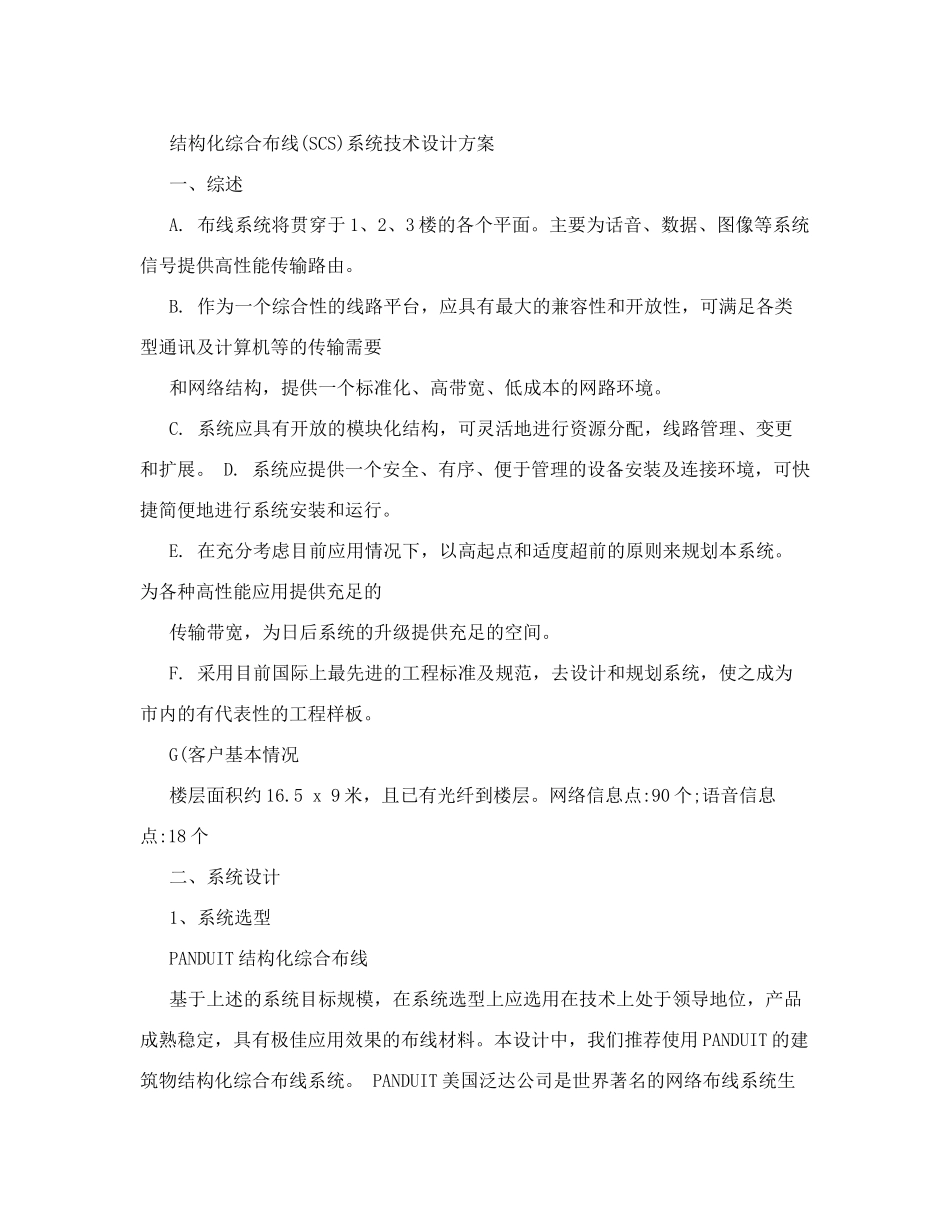

[方案]网络综合布线方案综合布线方案综合布线方案 录 目技术方案 一、综述 二、系统设计 1、系统选型 2、系统规划 三、系统描述及安装规范 1、工作区子系统 2、水平子系统 3、管理区子系统\设备子系统 四、系统服务 1、工程设计、施工及验收标准 2、设计服务 3、施工服务及人员配置 4、工程验收和服务 5、与其它系统的配合 五、系统报价 1、 PANDUIT 布线材料费用预算表 六、结构化布线系统信息点分布图 附件 技术方案 结构化综合布线(SCS)系统技术设计方案 一、综述 A. 布线系统将贯穿于 1、2、3 楼的各个平面。主要为话音、数据、图像等系统信号提供高性能传输路由。 B. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。 C. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。 D. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 E. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。 F. 采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。 G(客户基本情况 楼层面积约 16.5 x 9 米，且已有光纤到楼层。网络信息点:90 个;语音信息点:18 个 二、系统设计 1、系统选型 PANDUIT 结构化综合布线 基于上述的系统目标规模，在系统选型上应选用在技术上处于领导地位，产品成熟稳定，具有极佳应用效果的布线材料。本设计中，我们推荐使用 PANDUIT 的建筑物结构化综合布线系统。 PANDUIT 美国泛达公司是世界著名的网络布线系统生产商---被喻为专家级的布线产品，PANDUIT 是世界工业标准组织的成员之一。它以推广采用创新产品而享誉全球市场，其二代布线产品以高品质享誉国际包括美国、日本及欧洲等多个国家中，在其布线市场的占有率在前三名之内。 PANDUIT 布线产品---PAN-NET 网络布线系统的明显优点是绝对的模块化、免打及可方便地采用色标管理。该系统包括可供双绞线、同轴电缆和光缆使用的单个模块，此类模块可以混合安装，这样可以最大限度地提高系统的密度和灵活性。 著名网络厂家 CISCO 公司指定 PANDUIT 为其唯一的布线产品，专家的选择更显卓越出众。此外，3COM、...
