耙斗式装载机VIP免费

耙斗式装载机耙斗式装载机耙斗式装载机耙斗式装载机耙斗式装载机

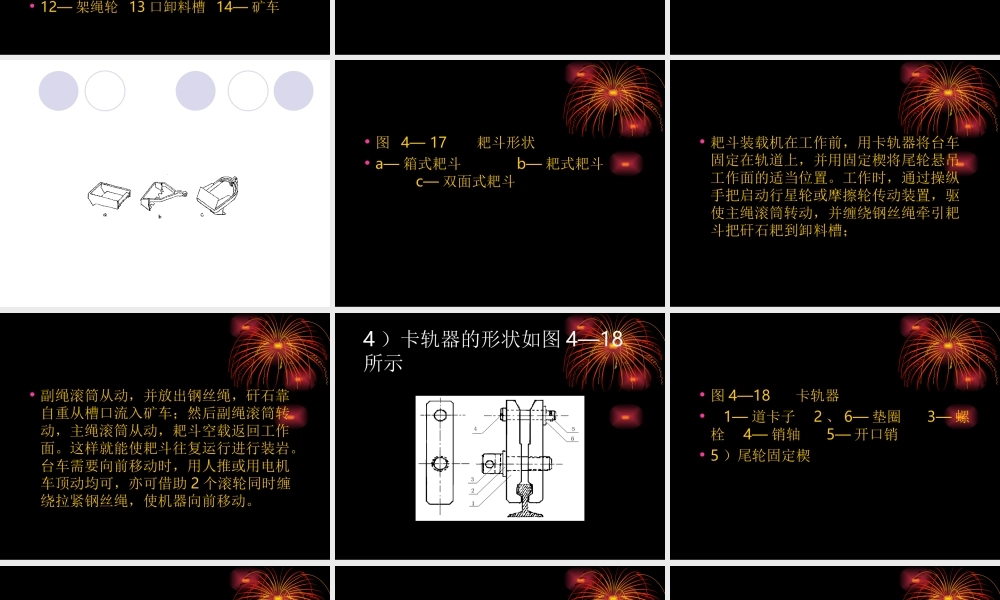

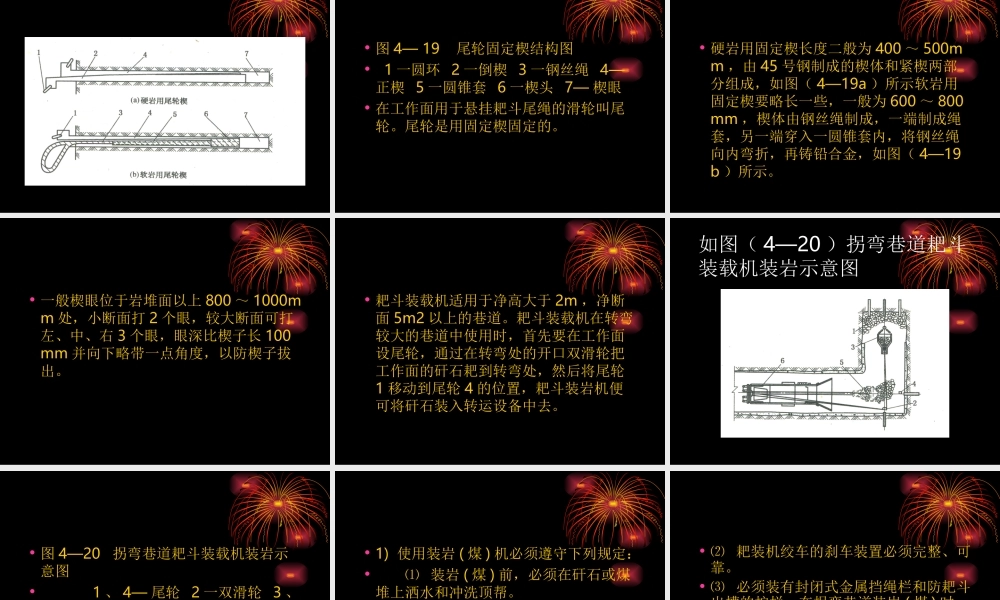

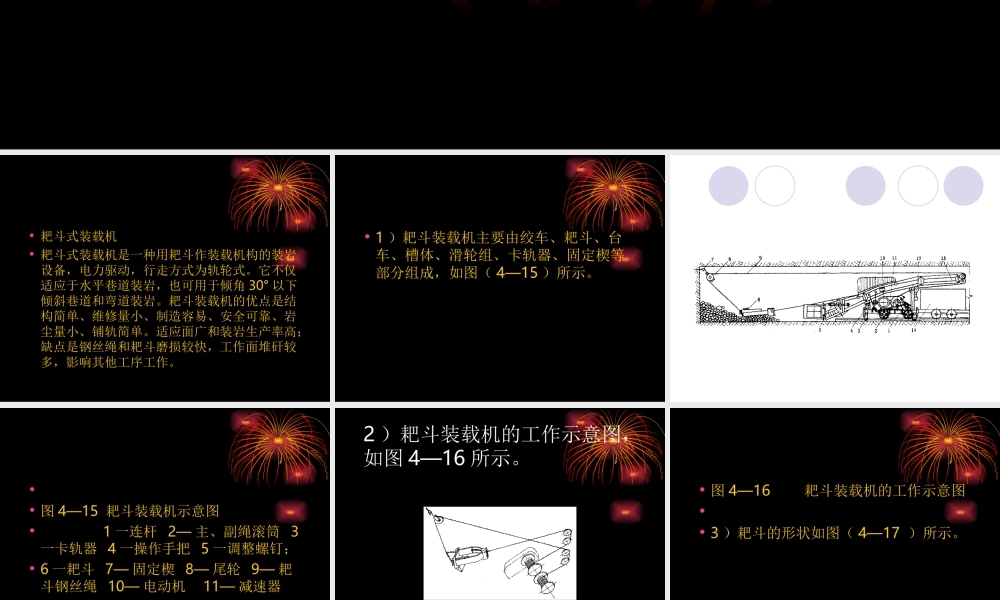

耙斗式装载机 郑留安• 耙斗式装载机• 耙斗式装载机是一种用耙斗作装载机构的装岩设备,电力驱动,行走方式为轨轮式。它不仅适应于水平巷道装岩,也可用于倾角 30° 以下倾斜巷道和弯道装岩。耙斗装载机的优点是结构简单、维修量小、制造容易、安全可靠、岩尘量小、铺轨简单。适应面广和装岩生产率高;缺点是钢丝绳和耙斗磨损较快,工作面堆矸较多,影响其他工序工作。 • 1 )耙斗装载机主要由绞车、耙斗、台车、槽体、滑轮组、卡轨器、固定楔等部分组成,如图( 4—15 )所示。• • 图 4—15 耙斗装载机示意图• 1 一连杆 2— 主、副绳滚筒 3一卡轨器 4 一操作手把 5 一调整螺钉;• 6 一耙斗 7— 固定楔 8— 尾轮 9— 耙斗钢丝绳 10— 电动机 11— 减速器• 12— 架绳轮 13 口卸料槽 14— 矿车2 )耙斗装载机的工作示意图,如图 4—16 所示。 • 图 4—16 耙斗装载机的工作示意图 • • 3 )耙斗的形状如图( 4—17 )所示。 • 图 4— 17 耙斗形状• a— 箱式耙斗 b— 耙式耙斗 c— 双面式耙斗 • 耙斗装载机在工作前,用卡轨器将台车固定在轨道上,并用固定楔将尾轮悬吊工作面的适当位置。工作时,通过操纵手把启动行星轮或摩擦轮传动装置,驱使主绳滚筒转动,并缠绕钢丝绳牵引耙斗把矸石耙到卸料槽;• 副绳滚筒从动,并放出钢丝绳,矸石靠自重从槽口流入矿车;然后副绳滚筒转动,主绳滚筒从动,耙斗空载返回工作面。这样就能使耙斗往复运行进行装岩。台车需要向前移动时,用人推或用电机车顶动均可,亦可借助 2 个滚轮同时缠绕拉紧钢丝绳,使机器向前移动。4 )卡轨器的形状如图 4—18 所示• 图 4—18 卡轨器• 1— 道卡子 2 、 6— 垫圈 3— 螺栓 4— 销轴 5— 开口销• 5 )尾轮固定楔• 图 4— 19 尾轮固定楔结构图• 1 一圆环 2 一倒楔 3 一钢丝绳 4—正楔 5 一圆锥套 6 一楔头 7— 楔眼 • 在工作面用于悬挂耙斗尾绳的滑轮叫尾轮。尾轮是用固定楔固定的。 • 硬岩用固定楔长度二般为 400 ~ 500mm ,由 45 号钢制成的楔体和紧楔两部分组成,如图( 4—19a )所示软岩用固定楔要略长一些,一般为 600 ~ 800mm ,楔体由钢丝绳制成,一端制成绳套,另一端穿入一圆锥套内,将钢丝绳向内弯折,再铸铅合金,如图( 4—19b )所示。• 一般楔眼位于岩堆面以上 800 ~ 1000mm 处,小断面打 2 个眼...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

耙斗式装载机
