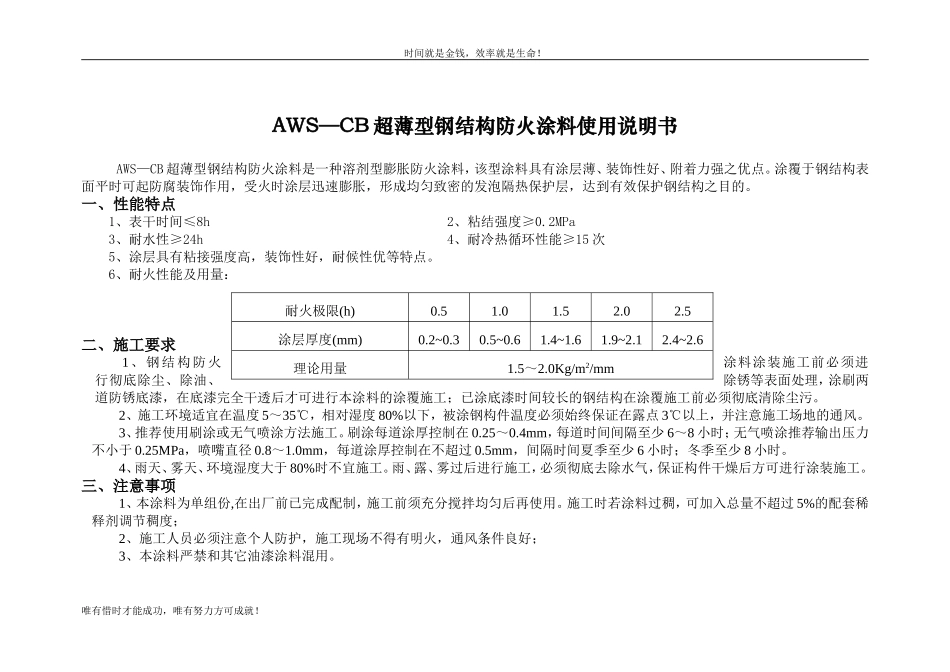

时间就是金钱，效率就是生命！AWS—CB 超薄型钢结构防火涂料使用说明书AWS—CB 超薄型钢结构防火涂料是一种溶剂型膨胀防火涂料，该型涂料具有涂层薄、装饰性好、附着力强之优点。涂覆于钢结构表面平时可起防腐装饰作用，受火时涂层迅速膨胀，形成均匀致密的发泡隔热保护层，达到有效保护钢结构之目的。一、性能特点1、表干时间≤8h 2、粘结强度≥0.2MPa3、耐水性≥24h 4、耐冷热循环性能≥15 次5、涂层具有粘接强度高，装饰性好，耐候性优等特点。6、耐火性能及用量： 二、施工要求1、钢结构防火涂料涂装施工前必须进行彻底除尘、除油、除锈等表面处理，涂刷两道防锈底漆，在底漆完全干透后才可进行本涂料的涂覆施工；已涂底漆时间较长的钢结构在涂覆施工前必须彻底清除尘污。2、施工环境适宜在温度 5～35℃，相对湿度 80%以下，被涂钢构件温度必须始终保证在露点 3℃以上，并注意施工场地的通风。3、推荐使用刷涂或无气喷涂方法施工。刷涂每道涂厚控制在 0.25～0.4mm，每道时间间隔至少 6～8 小时；无气喷涂推荐输出压力不小于 0.25MPa，喷嘴直径 0.8～1.0mm，每道涂厚控制在不超过 0.5mm，间隔时间夏季至少 6 小时；冬季至少 8 小时。4、雨天、雾天、环境湿度大于 80%时不宜施工。雨、露、雾过后进行施工，必须彻底去除水气，保证构件干燥后方可进行涂装施工。三、注意事项1、本涂料为单组份,在出厂前已完成配制，施工前须充分搅拌均匀后再使用。施工时若涂料过稠，可加入总量不超过 5%的配套稀释剂调节稠度；2、施工人员必须注意个人防护，施工现场不得有明火，通风条件良好；3、本涂料严禁和其它油漆涂料混用。唯有惜时才能成功，唯有努力方可成就！耐火极限(h)0.51.01.52.02.5涂层厚度(mm)0.2~0.30.5~0.61.4~1.61.9~2.12.4~2.6理论用量1.5～2.0Kg/m2/mm时间就是金钱，效率就是生命！四、运输和储存1、本涂料中含有可挥发性易燃溶剂，可按一般溶剂性油漆方法运输；2、储存环境－5～35℃，远离热源、火源、通风条件良好；不可室外储存和暴晒，有效期壹年。 河南奥威斯科技有限公司唯有惜时才能成功，唯有努力方可成就！
