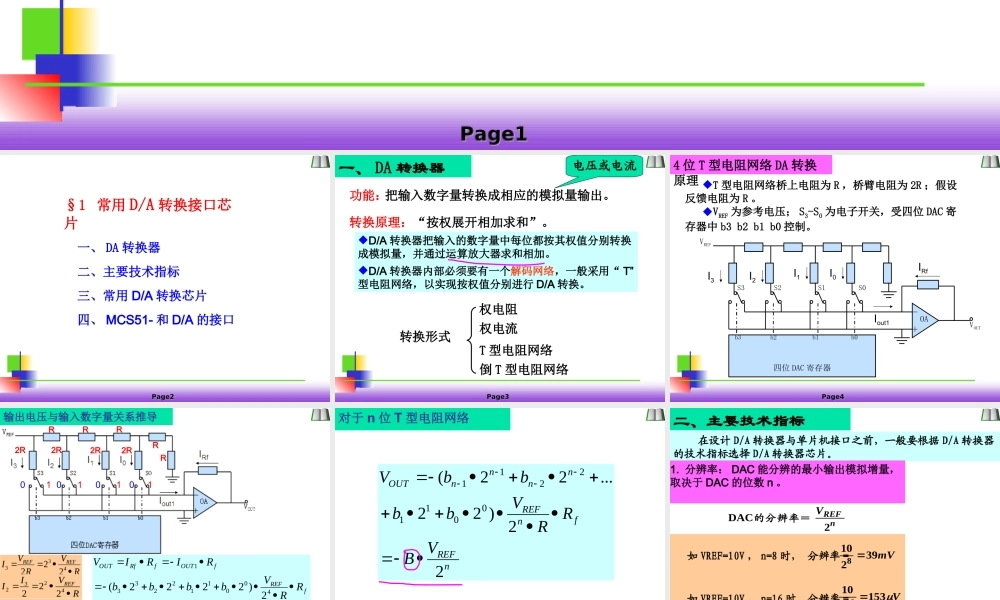

PagePage11第三章 A/D 与 D/A 接口§1 常用 D/A 转换接口芯片§2 常用 A/D 转换接口芯片PagePage22§1 常用 D/A 转换接口芯片一、 DA 转换器二、主要技术指标三、常用 D/A 转换芯片四、 MCS51- 和 D/A 的接口PagePage33一、 DA 转换器把输入数字量转换成相应的模拟量输出。电压或电流功能:转换原理:“按权展开相加求和”。权电阻权电流T 型电阻网络倒 T 型电阻网络转换形式D/A 转换器把输入的数字量中每位都按其权值分别转换成模拟量,并通过运算放大器求和相加。D/A 转换器内部必须要有一个解码网络,一般采用“ T”型电阻网络,以实现按权值分别进行 D/A 转换。PagePage44T 型电阻网络桥上电阻为 R ,桥臂电阻为 2R ;假设反馈电阻为 R 。VREF 为参考电压; S3-S0 为电子开关,受四位 DAC 寄存器中 b3 b2 b1 b0 控制。四位 DAC 寄存器b3 b2 b1 b0VREFVOUTOAS3 S2 S1 S0 I3I2I1I0IRfIout14 位 T 型电阻网络 DA 转换原理PagePage55输出电压与输入数字量关系推导RVRVIREFREF433222RVIIREF4232222RVIIREF4121222RVIIREF4010222162)2222(4001122331REFfREFfOUTfRfOUTVBRRVbbbbRIRIV012R2R2R2R010101RRRRRPagePage66对于 n 位 T 型电阻网络nREFfnREFnnnnOUTVBRRVbbbbV22)22...22(00112211PagePage77二、主要技术指标 在设计 D/A 转换器与单片机接口之前,一般要根据 D/A 转换器的技术指标选择 D/A 转换器芯片。 如 VREF=10V , n=8 时, 分辨率=1. 分辨率: DAC 能分辨的最小输出模拟增量,取决于 DAC 的位数 n 。mV39210 8 如 VREF=10V , n=16 时,分辨率=V153210 16 nREFV2 DAC的分辨率=PagePage882. 建立时间(转换速度) 转换器输入变化为满度值时(全 0→ 全 1 ,或全 1→ 全 0 ),输出模拟量达到稳定所需要的时间。 不含运放的 DAC 的建立时间,一般小于 0.1μS 。 含运放的集成 DAC 的建立时间,一般小于 1.5μS 。超高速 < 100 ns较高速 100 ns ~ 1 μs高 速 1 ~ 10 μs中 速 10 ~ 100 μs低 速 ≥ 100 μs3. 转换精度RV2561LSB DAC81=:位如转换精度=理论满度值-实际满度值 = ±1/2LSBRV512LSB211=PagePage994. 线性度 在全量程范围内,...
