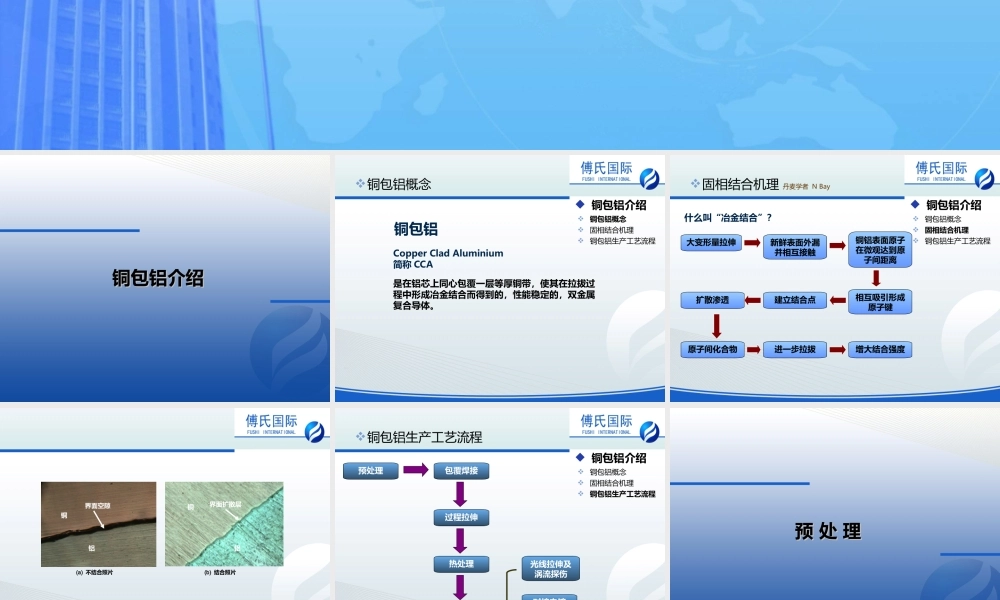

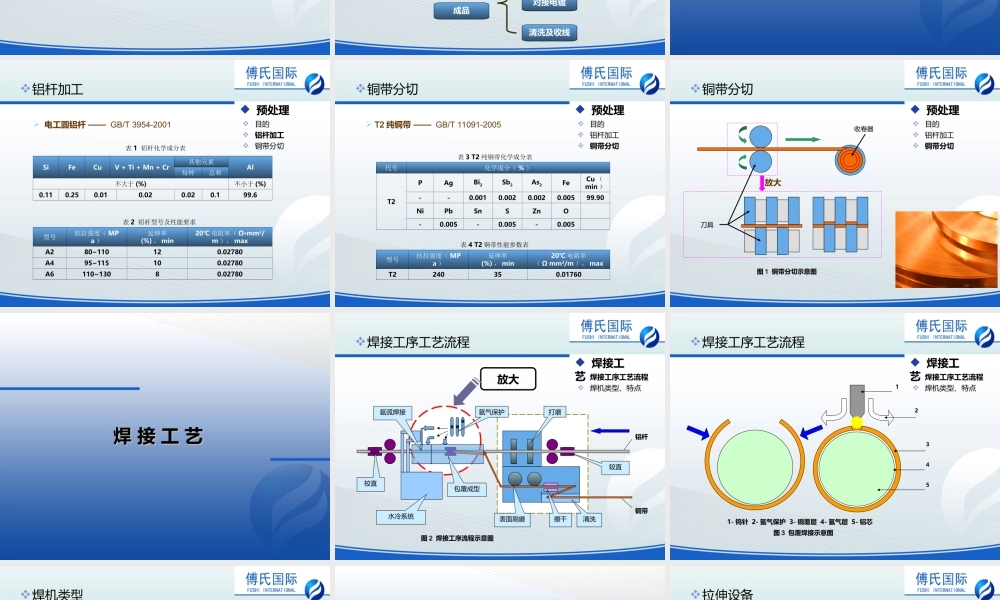

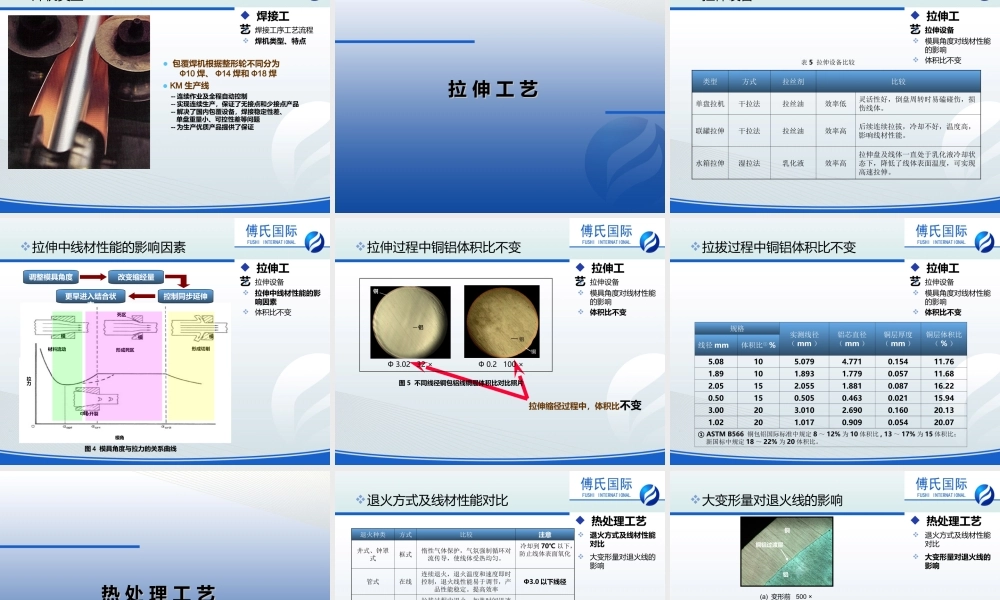

铜包铝线生产工艺铜包铝线生产工艺傅氏国际（大连）双金属线缆有限公司傅氏国际（大连）双金属线缆有限公司铜包铝介绍铜包铝介绍铜包铝Copper Clad Aluminium简称 CCA是在铝芯上同心包覆一层等厚铜带，使其在拉拔过程中形成冶金结合而得到的，性能稳定的，双金属复合导体。 铜包铝概念 铜包铝介绍 铜包铝概念 固相结合机理 铜包铝生产工艺流程固相结合机理 丹麦学者 N Bay 铜包铝介绍 铜包铝概念 固相结合机理 铜包铝生产工艺流程什么叫“冶金结合”？大变形量拉伸新鲜表面外漏并相互接触铜铝表面原子在微观达到原子间距离相互吸引形成原子键建立结合点扩散渗透原子间化合物进一步拉拔增大结合强度 (a) 不结合照片铜界面空隙 (b) 结合照片铜铝界面扩散层铝预处理包覆焊接过程拉伸热处理光线拉伸及涡流探伤清洗及收线成品 铜包铝介绍 铜包铝概念 固相结合机理 铜包铝生产工艺流程铜包铝生产工艺流程对接电镀预 处 理预 处 理 预处理 目的 铝杆加工 铜带分切铝杆加工表 1 铝杆化学成分表SiFeCuV + Ti + Mn + Cr其他元素Al每种总和不大于 (%)不小于 (%)0.110.250.010.020.020.199.6表 2 铝杆型号及性能要求型号抗拉强度（ MPa ） 延伸率(%) ， min20℃ 电阻率（ Ω·mm2/m ）， maxA280~110120.02780A495~115100.02780A6110~13080.02780 电工圆铝杆 —— GB/T 3954-2001 预处理 目的 铝杆加工 铜带分切铜带分切 T2 纯铜带 —— GB/T 11091-2005表 3 T2 纯铜带化学成分表代号化学成分（ % ）T2PAgBi2Sb2As2FeCu （min ）--0.0010.0020.0020.00599.90NiPbSnSZnO-0.005-0.005-0.005表 4 T2 铜带性能参数表型号抗拉强度（ MPa ） 延伸率(%) ， min20℃ 电阻率（ Ω mm2/m ）， maxT2240350.01760 预处理 目的 铝杆加工 铜带分切铜带分切放大收卷器图 1 铜带分切示意图刀具焊 接 工 艺焊 接 工 艺放大 焊接工艺 焊接工序工艺流程 焊机类型、特点焊接工序工艺流程铝杆铜带清洗擦干表面刷磨较直打磨氩气保护水冷系统较直包覆成型氩弧焊接图 2 焊接工序流程示意图 焊接工艺 焊接工序工艺流程 焊机类型、特点焊接工序工艺流程1 3 4 5 21- 钨针 2- 氩气保护 3- 铜覆层 4- 氩气层 5- 铝芯图 3 包覆焊接示意图● 包覆焊机根据整形轮不同分为 Ф1...
