化工原理课程设计方案产万吨苯冷却器的工艺设计方案VIP免费

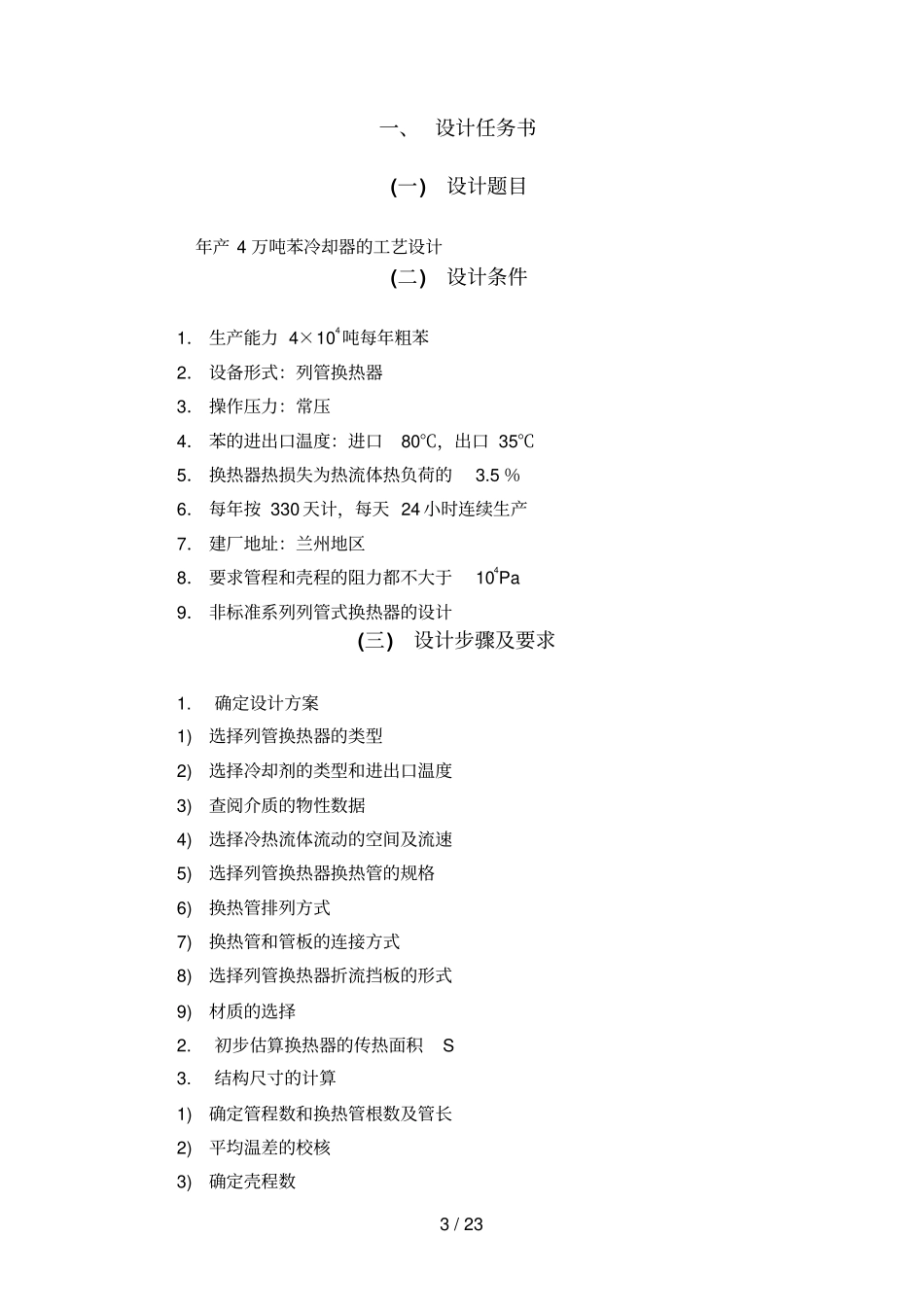

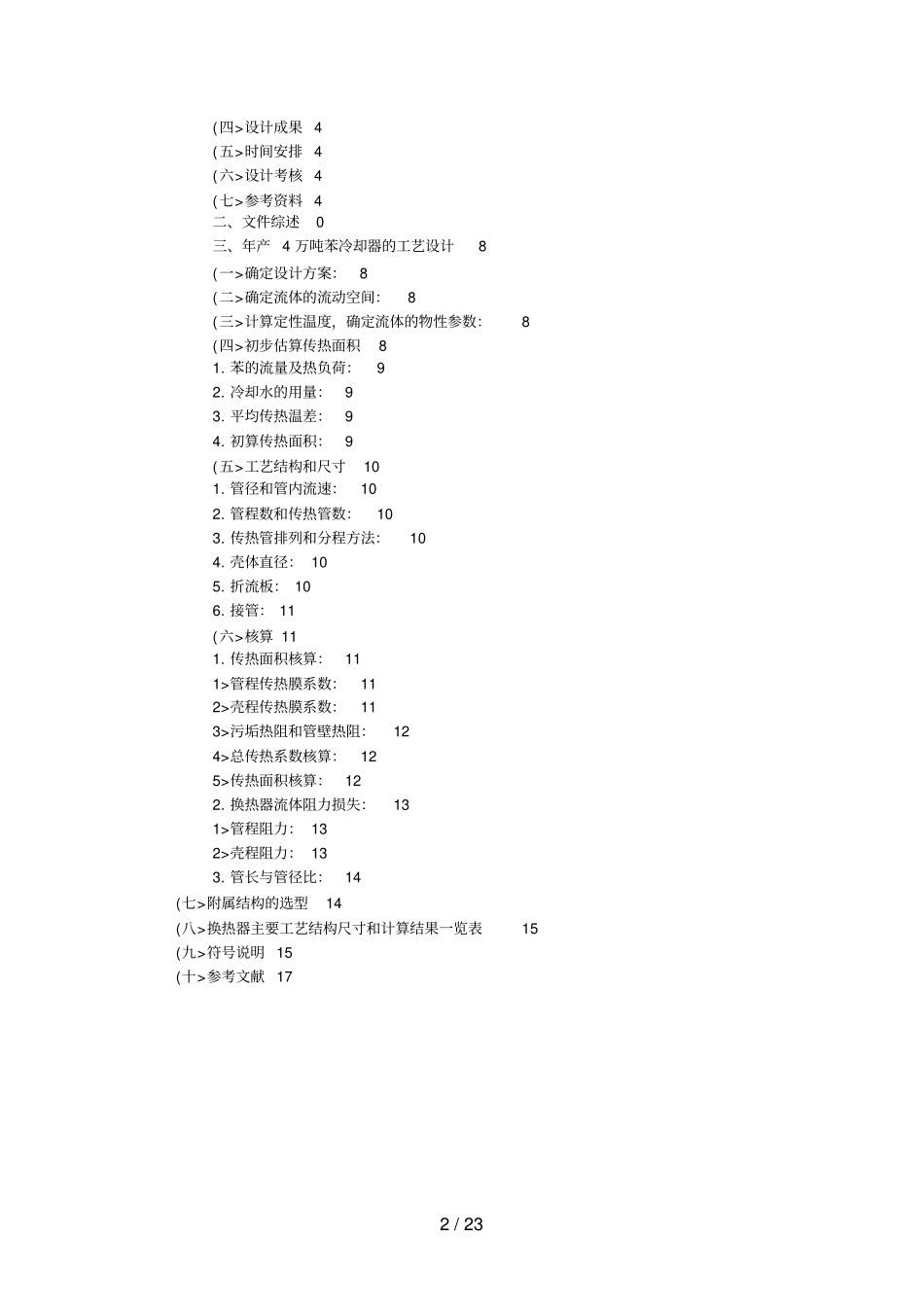

1 / 23 化工原理课程设计课程名称 : 化工原理课程设计设计题目 : 年产 4 万吨苯冷却器的工艺设计院系 : 化学与生物工程学院专业班级 : 化艺 1001 班姓名：陈炜杰目录一、设计任务书3 (一>设计题目 3 (二>设计条件 3 (三>设计步骤及要求3 2 / 23 (四>设计成果 4 (五>时间安排 4 (六>设计考核 4 (七>参考资料 4 二、文件综述0 三、年产 4 万吨苯冷却器的工艺设计8 (一>确定设计方案：8 (二>确定流体的流动空间：8 (三>计算定性温度，确定流体的物性参数：8 (四>初步估算传热面积8 1. 苯的流量及热负荷：9 2. 冷却水的用量：9 3. 平均传热温差：9 4. 初算传热面积：9 (五>工艺结构和尺寸10 1. 管径和管内流速：10 2. 管程数和传热管数：10 3. 传热管排列和分程方法：10 4. 壳体直径： 10 5. 折流板： 10 6. 接管： 11 (六>核算 11 1. 传热面积核算：11 1>管程传热膜系数：11 2>壳程传热膜系数：11 3>污垢热阻和管壁热阻：12 4>总传热系数核算：12 5>传热面积核算：12 2. 换热器流体阻力损失：13 1>管程阻力： 13 2>壳程阻力： 13 3. 管长与管径比：14 (七>附属结构的选型14 (八>换热器主要工艺结构尺寸和计算结果一览表15 (九>符号说明 15 (十>参考文献 17 3 / 23 一、 设计任务书(一)设计题目年产 4 万吨苯冷却器的工艺设计(二)设计条件1． 生产能力 4×104吨每年粗苯2． 设备形式：列管换热器3． 操作压力：常压4． 苯的进出口温度：进口80℃，出口 35℃5． 换热器热损失为热流体热负荷的3.5 ％6． 每年按 330 天计，每天 24 小时连续生产7． 建厂地址：兰州地区8． 要求管程和壳程的阻力都不大于104Pa 9． 非标准系列列管式换热器的设计(三)设计步骤及要求1.确定设计方案1)选择列管换热器的类型2)选择冷却剂的类型和进出口温度3)查阅介质的物性数据4)选择冷热流体流动的空间及流速5)选择列管换热器换热管的规格6)换热管排列方式7)换热管和管板的连接方式8)选择列管换热器折流挡板的形式9)材质的选择2.初步估算换热器的传热面积S 3.结构尺寸的计算1)确定管程数和换热管根数及管长2)平均温差的校核3)确定壳程数4 / 23 4)确定折流挡板、隔板规格和数量5)确定壳体和各管口的内径并圆整4.校核1)核算换热器的传热面积，要求设计裕度不小于10℃，不大于 20℃2)核算管程和壳程的流体阻力损失3)管长和管径之比为 6— 10 如果不符合...
