煤矿工作面设计开采说明书VIP免费

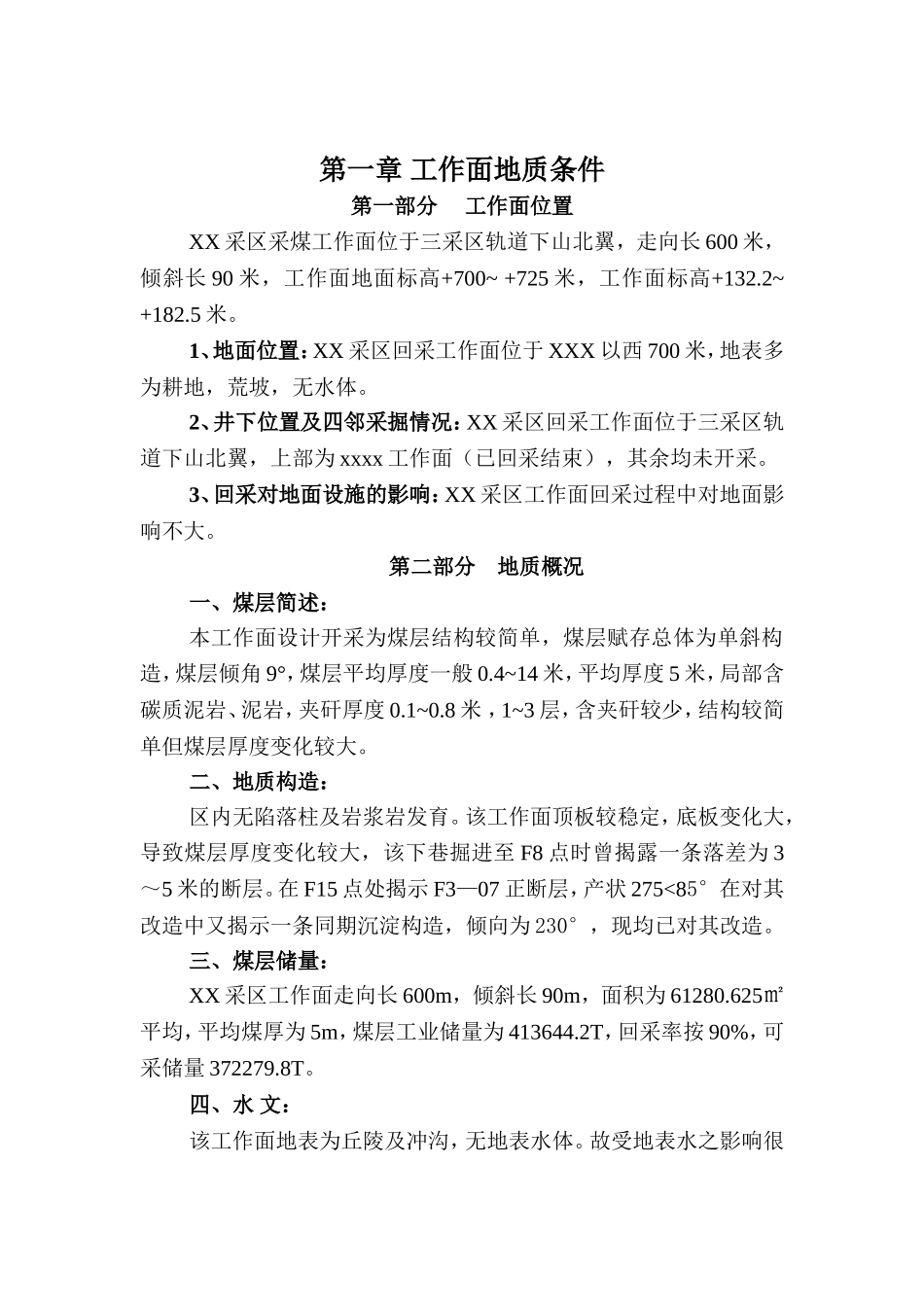

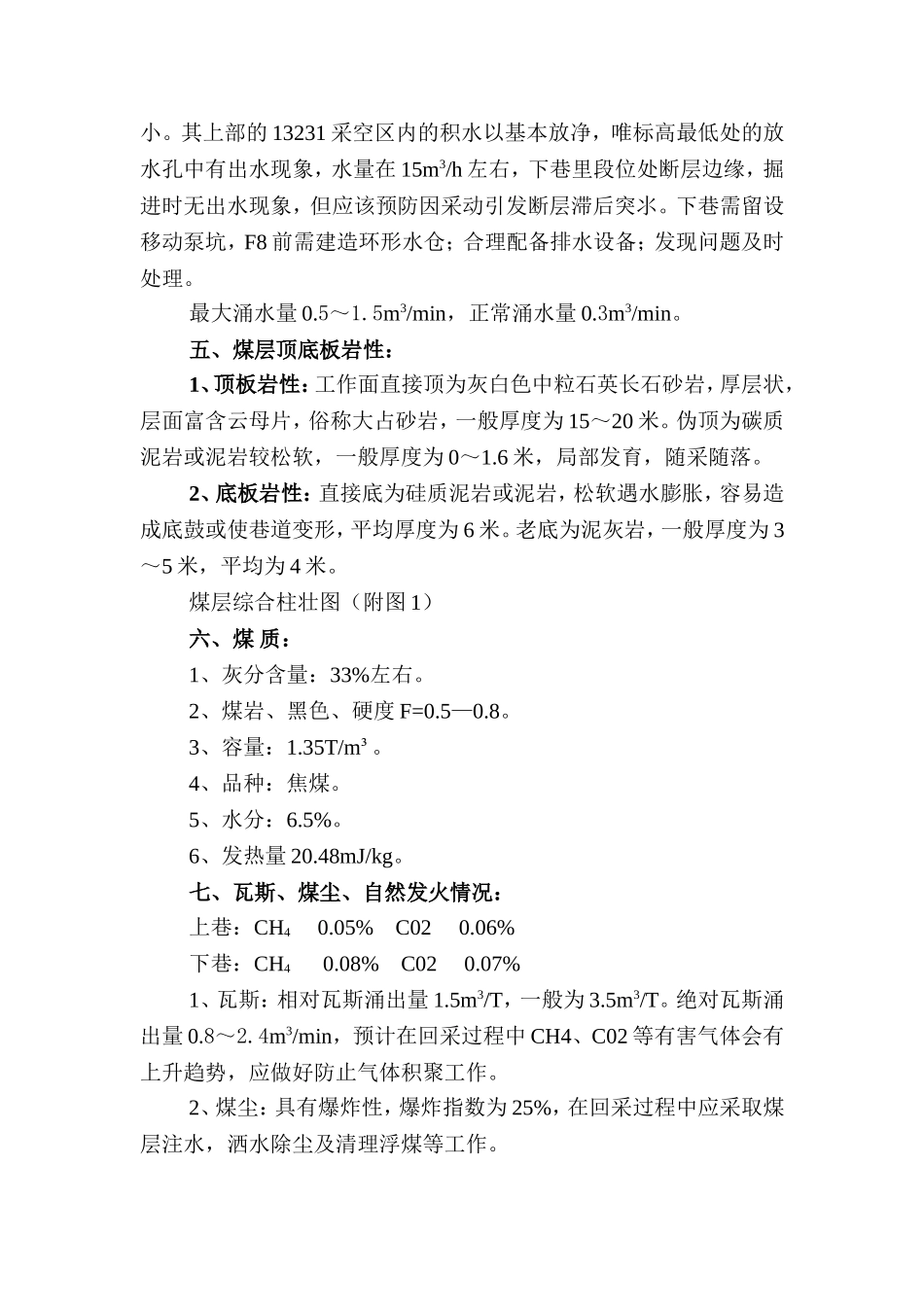

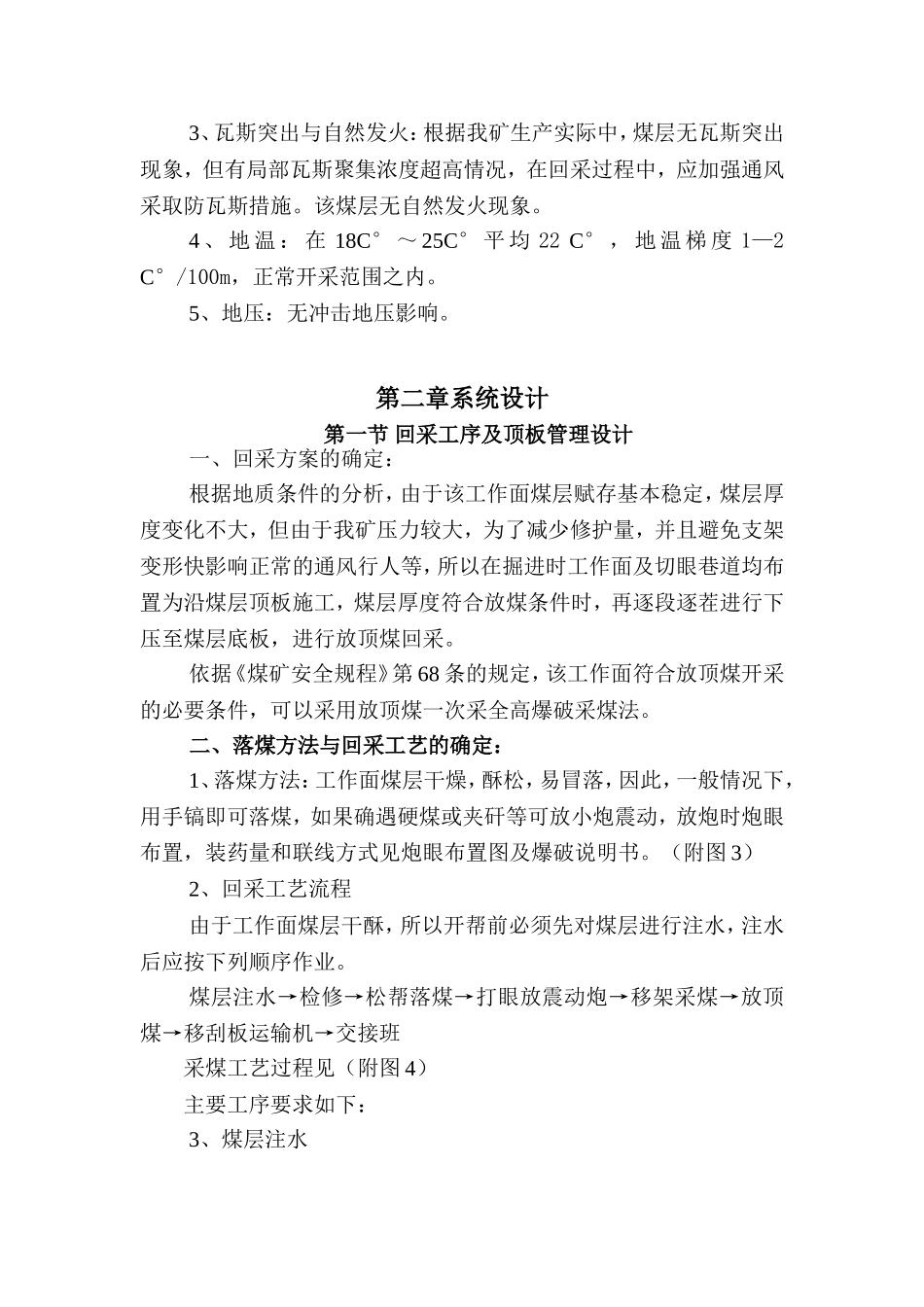

第一章 工作面地质条件第一部分 工作面位置XX 采区采煤工作面位于三采区轨道下山北翼，走向长 600 米，倾斜长 90 米，工作面地面标高+700~ +725 米，工作面标高+132.2~ +182.5 米。1、地面位置：XX 采区回采工作面位于 XXX 以西 700 米，地表多为耕地，荒坡，无水体。2、井下位置及四邻采掘情况：XX 采区回采工作面位于三采区轨道下山北翼，上部为 xxxx 工作面（已回采结束），其余均未开采。3、回采对地面设施的影响：XX 采区工作面回采过程中对地面影响不大。第二部分 地质概况 一、煤层简述：本工作面设计开采为煤层结构较简单，煤层赋存总体为单斜构造，煤层倾角 9°，煤层平均厚度一般 0.4~14 米，平均厚度 5 米，局部含碳质泥岩、泥岩，夹矸厚度 0.1~0.8 米 ，1~3 层，含夹矸较少，结构较简单但煤层厚度变化较大。二、地质构造：区内无陷落柱及岩浆岩发育。该工作面顶板较稳定，底板变化大，导致煤层厚度变化较大，该下巷掘进至 F8 点时曾揭露一条落差为 3～5 米的断层。在 F15 点处揭示 F3—07 正断层，产状 275<85°在对其改造中又揭示一条同期沉淀构造，倾向为 230°，现均已对其改造。三、煤层储量：XX 采区工作面走向长 600m，倾斜长 90m，面积为 61280.625㎡平均，平均煤厚为 5m，煤层工业储量为 413644.2T，回采率按 90%，可采储量 372279.8T。四、水 文：该工作面地表为丘陵及冲沟，无地表水体。故受地表水之影响很小。其上部的 13231 采空区内的积水以基本放净，唯标高最低处的放水孔中有出水现象，水量在 15m3/h 左右，下巷里段位处断层边缘，掘进时无出水现象，但应该预防因采动引发断层滞后突氺。下巷需留设移动泵坑，F8 前需建造环形水仓；合理配备排水设备；发现问题及时处理。最大涌水量 0.5～1.5m3/min，正常涌水量 0.3m3/min。五、煤层顶底板岩性：1、顶板岩性：工作面直接顶为灰白色中粒石英长石砂岩，厚层状，层面富含云母片，俗称大占砂岩，一般厚度为 15～20 米。伪顶为碳质泥岩或泥岩较松软，一般厚度为 0～1.6 米，局部发育，随采随落。2、底板岩性：直接底为硅质泥岩或泥岩，松软遇水膨胀，容易造成底鼓或使巷道变形，平均厚度为 6 米。老底为泥灰岩，一般厚度为 3～5 米，平均为 4 米。煤层综合柱壮图（附图 1）六、煤 质：1、灰分含量：33%左右。2、煤岩、黑色、硬度 F=0.5—0.8。3、容量：1.35T/m³。4、品种：焦煤。5、水分：6.5%。6、...
