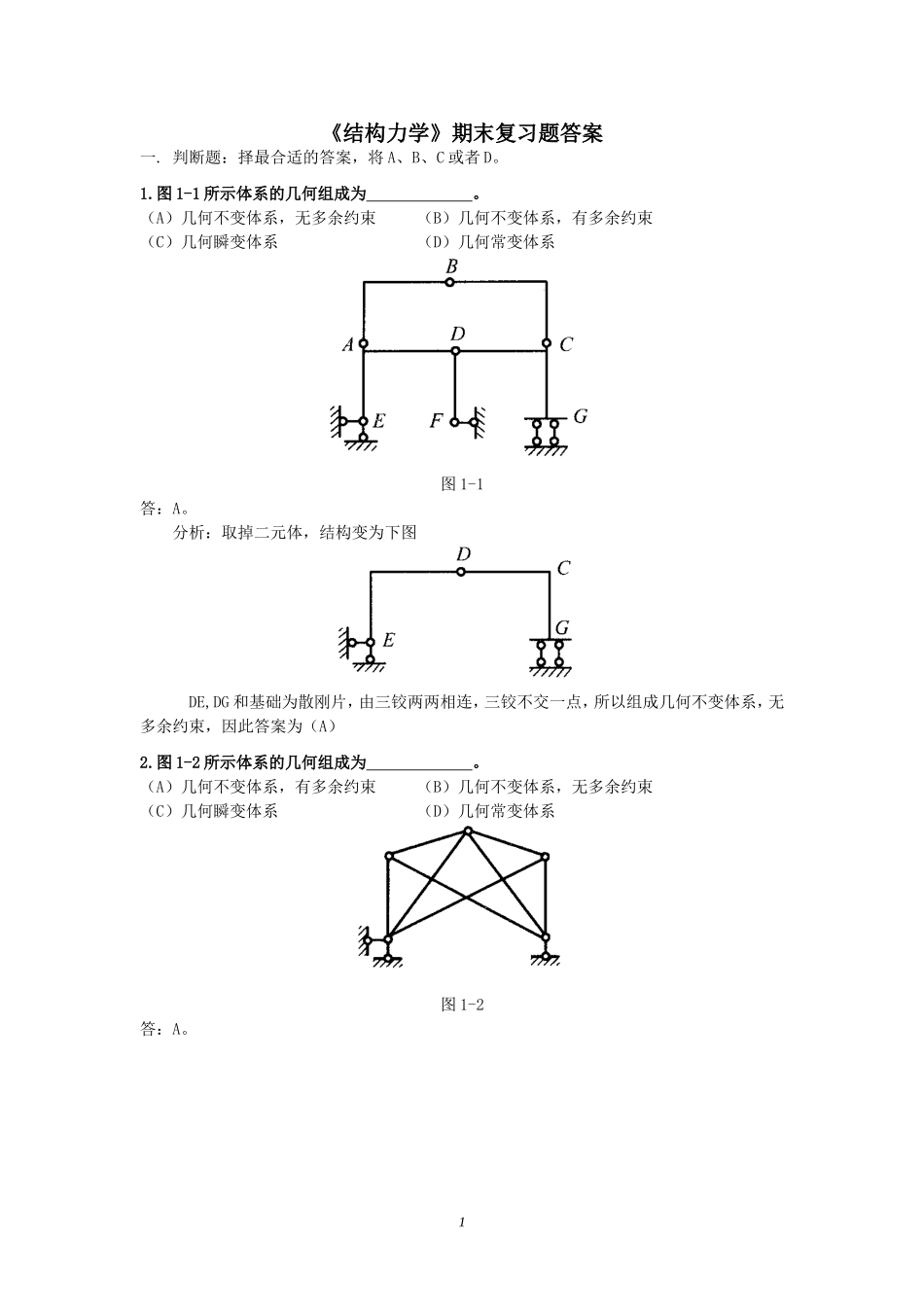

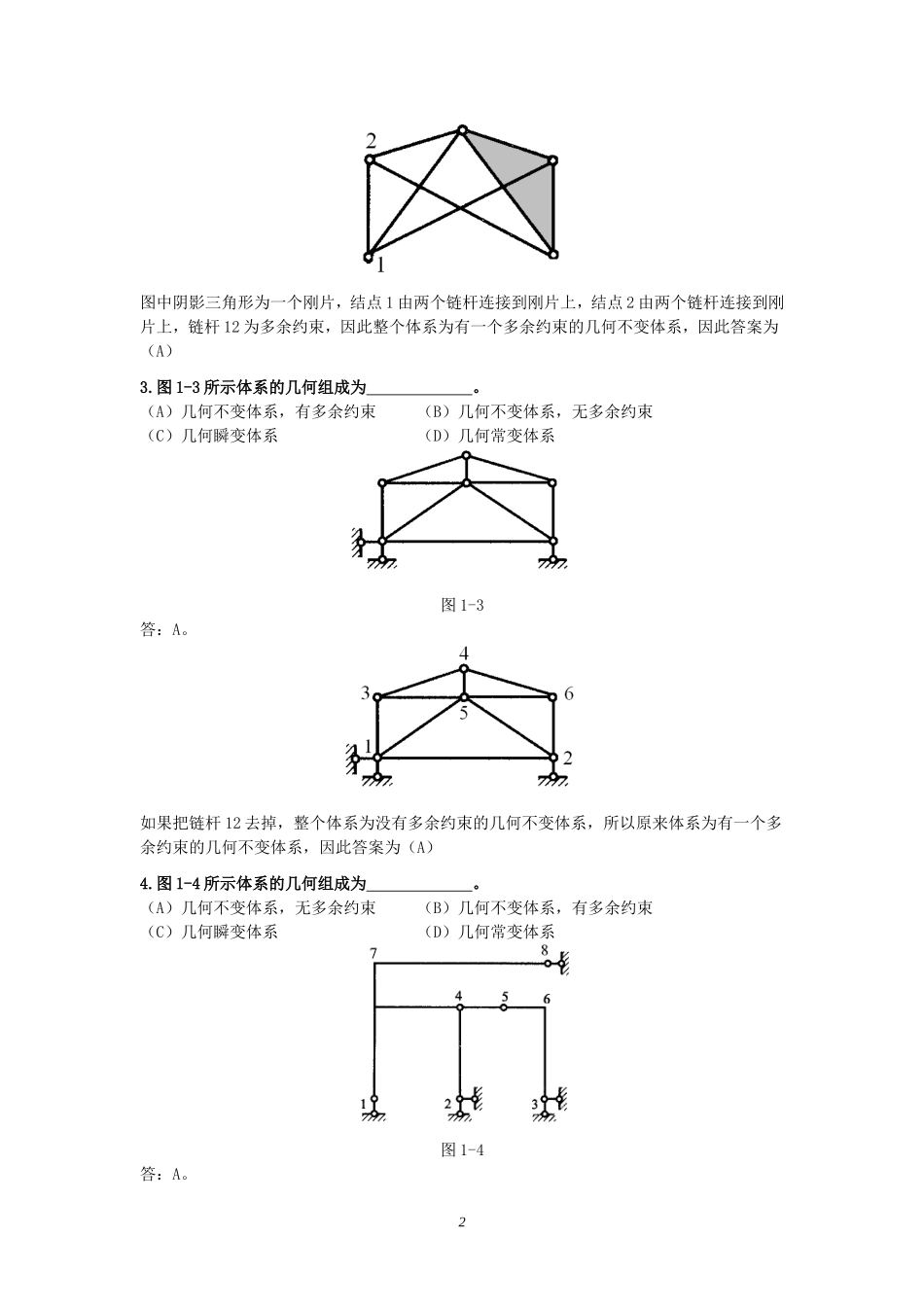

《结构力学》期末复习题答案一. 判断题：择最合适的答案，将 A、B、C 或者 D。1.图 1-1 所示体系的几何组成为 。（A）几何不变体系，无多余约束 （B）几何不变体系，有多余约束（C）几何瞬变体系 （D）几何常变体系图 1-1答：A。分析：取掉二元体，结构变为下图DE,DG 和基础为散刚片，由三铰两两相连，三铰不交一点，所以组成几何不变体系，无多余约束，因此答案为（A）2.图 1-2 所示体系的几何组成为 。（A）几何不变体系，有多余约束 （B）几何不变体系，无多余约束（C）几何瞬变体系 （D）几何常变体系图 1-2答：A。1图中阴影三角形为一个刚片，结点 1 由两个链杆连接到刚片上，结点 2 由两个链杆连接到刚片上，链杆 12 为多余约束，因此整个体系为有一个多余约束的几何不变体系，因此答案为（A）3.图 1-3 所示体系的几何组成为 。（A）几何不变体系，有多余约束 （B）几何不变体系，无多余约束（C）几何瞬变体系 （D）几何常变体系图 1-3答：A。如果把链杆 12 去掉，整个体系为没有多余约束的几何不变体系，所以原来体系为有一个多余约束的几何不变体系，因此答案为（A）4.图 1-4 所示体系的几何组成为 。（A）几何不变体系，无多余约束 （B）几何不变体系，有多余约束（C）几何瞬变体系 （D）几何常变体系图 1-4答：A。2刚片 1478 由不交一点的三个链杆连接到基础上，构成了扩大的地基，刚片 365 再由不交一点的三个链杆连接到地基上，因此整个体系为没有多余约束的几何不变体系，因此答案为（A）5.图 1-5 所示的斜梁 AB 受匀布荷载作用，，B 点的支座反力与梁垂直,则梁的轴力 （A）全部为拉力 （B）为零（C）全部为压力 （D）部分为拉力，部分为压力图 1-5答：C。B 点支座反力与梁垂直，对梁的轴力没有贡献，竖直方向匀布荷载总是使 AB 梁受压，因此答案为（C）。6.图 1-6 所示结构 C 点有竖直方向集中荷载作用，则支座 A 点的反力为 图 1-6（A） （B）。 （C） （D）答：B。根据 B 点弯矩为零，知道 A 点反力为零，因此答案为（B）7.图 1-7 标示出两结构几何尺寸和受载状态，她们的内力符合 （A）弯矩相同，轴力不同，剪力相同 （B）弯矩相同，轴力不同，剪力不同（C）弯矩不同，轴力相同，剪力不同 （D）弯矩不同，轴力相同，剪力相同3图 1-7答：A。显然水平梁受轴力不同，因此答案为（A）8.欲求图 1-8 所示复杂桁架各杆的轴力，首先必须求出 杆的轴力？图...
