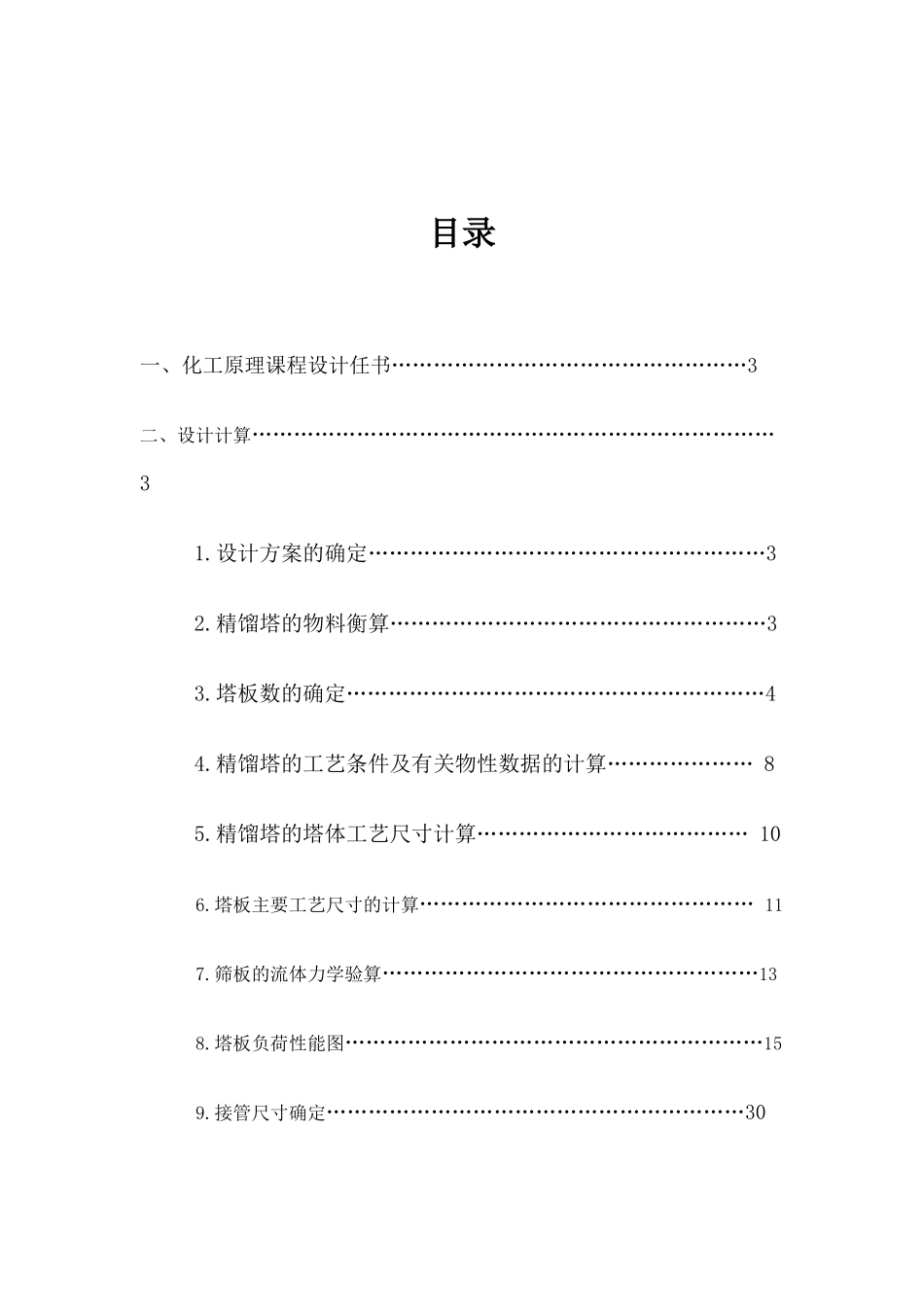

化工原理课程设计–––––板式精馏塔的设计 姓名 班级 1114071 学号 111407102 指导老师 序言 化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学，是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。 精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。本设计的题目是苯-甲苯连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一板式塔将其分离。目录一、化工原理课程设计任书……………………………………………3二、设计计算…………………………………………………………………31.设计方案的确定…………………………………………………32.精馏塔的物料衡算………………………………………………33.塔板数的确定……………………………………………………44.精馏塔的工艺条件及有关物性数据的计算………………… 85.精馏塔的塔体工艺尺寸计算………………………………… 106.塔板主要工艺尺寸的计算………………………………………… 117.筛板的流体力学验算………………………………………………138.塔板负荷性能图……………………………………………………159.接管尺寸确定……………………………………………………30二、个人总结…………………………………………………………… 32三、参考书目………………………………………………………………33（一）化工原理课程设计任务书板式精馏塔设计任务书一、设计题目： 设计分离苯―甲苯连续精馏筛板塔二、设计任务及操作条件1、 设计任务：物料处理量： 7 万吨／年进料组成 ： 37％ 苯，苯-甲苯常温混合溶液 （质量分率...
