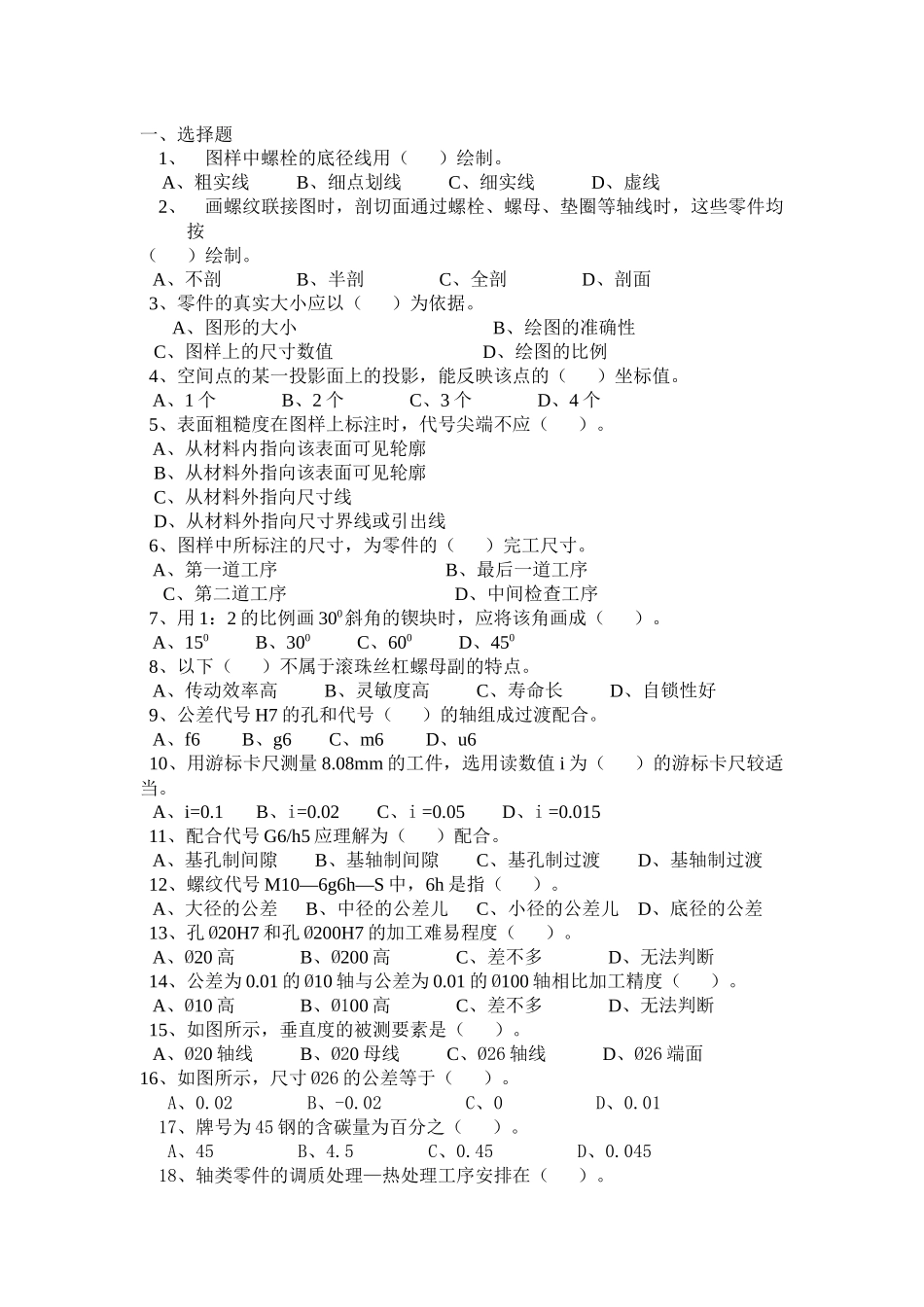

一、选择题1、图样中螺栓的底径线用（ ）绘制。 A、粗实线 B、细点划线 C、细实线 D、虚线2、画螺纹联接图时，剖切面通过螺栓、螺母、垫圈等轴线时，这些零件均按（ ）绘制。 A、不剖 B、半剖 C、全剖 D、剖面 3、零件的真实大小应以（ ）为依据。 A、图形的大小 B、绘图的准确性 C、图样上的尺寸数值 D、绘图的比例 4、空间点的某一投影面上的投影，能反映该点的（ ）坐标值。 A、1 个 B、2 个 C、3 个 D、4 个 5、表面粗糙度在图样上标注时，代号尖端不应（ ）。 A、从材料内指向该表面可见轮廓 B、从材料外指向该表面可见轮廓 C、从材料外指向尺寸线 D、从材料外指向尺寸界线或引出线 6、图样中所标注的尺寸，为零件的（ ）完工尺寸。 A、第一道工序 B、最后一道工序 C、第二道工序 D、中间检查工序 7、用 1：2 的比例画 300斜角的锲块时，应将该角画成（ ）。 A、150 B、300 C、600 D、450 8、以下（ ）不属于滚珠丝杠螺母副的特点。 A、传动效率高 B、灵敏度高 C、寿命长 D、自锁性好 9、公差代号 H7 的孔和代号（ ）的轴组成过渡配合。 A、f6 B、g6 C、m6 D、u6 10、用游标卡尺测量 8.08mm 的工件，选用读数值 i 为（ ）的游标卡尺较适当。 A、i=0.1 B、i=0.02 C、i =0.05 D、i =0.015 11、配合代号 G6/h5 应理解为（ ）配合。 A、基孔制间隙 B、基轴制间隙 C、基孔制过渡 D、基轴制过渡 12、螺纹代号 M10—6g6h—S 中，6h 是指（ ）。 A、大径的公差 B、中径的公差儿 C、小径的公差儿 D、底径的公差 13、孔 Ø20H7 和孔 Ø200H7 的加工难易程度（ ）。 A、Ø20 高 B、Ø200 高 C、差不多 D、无法判断 14、公差为 0.01 的 Ø10 轴与公差为 0.01 的 Ø100 轴相比加工精度（ ）。 A、Ø10 高 B、Ø100 高 C、差不多 D、无法判断 15、如图所示，垂直度的被测要素是（ ）。 A、Ø20 轴线 B、Ø20 母线 C、Ø26 轴线 D、Ø26 端面16、如图所示，尺寸 Ø26 的公差等于（ ）。 A、0.02 B、-0.02 C、0 D、0.01 17、牌号为 45 钢的含碳量为百分之（ ）。 A、45 B、4.5 C、0.45 D、0.045 18、轴类零件的调质处理—热处理工序安排在（ ）。 A、粗加工前 B、粗加工后，精加工前 C、精加工后 D、渗碳后 19、下列钢号中，（ ）钢的塑性、焊接性最好。 A、5 B、T10 C、20 D、65 20、精加工...
