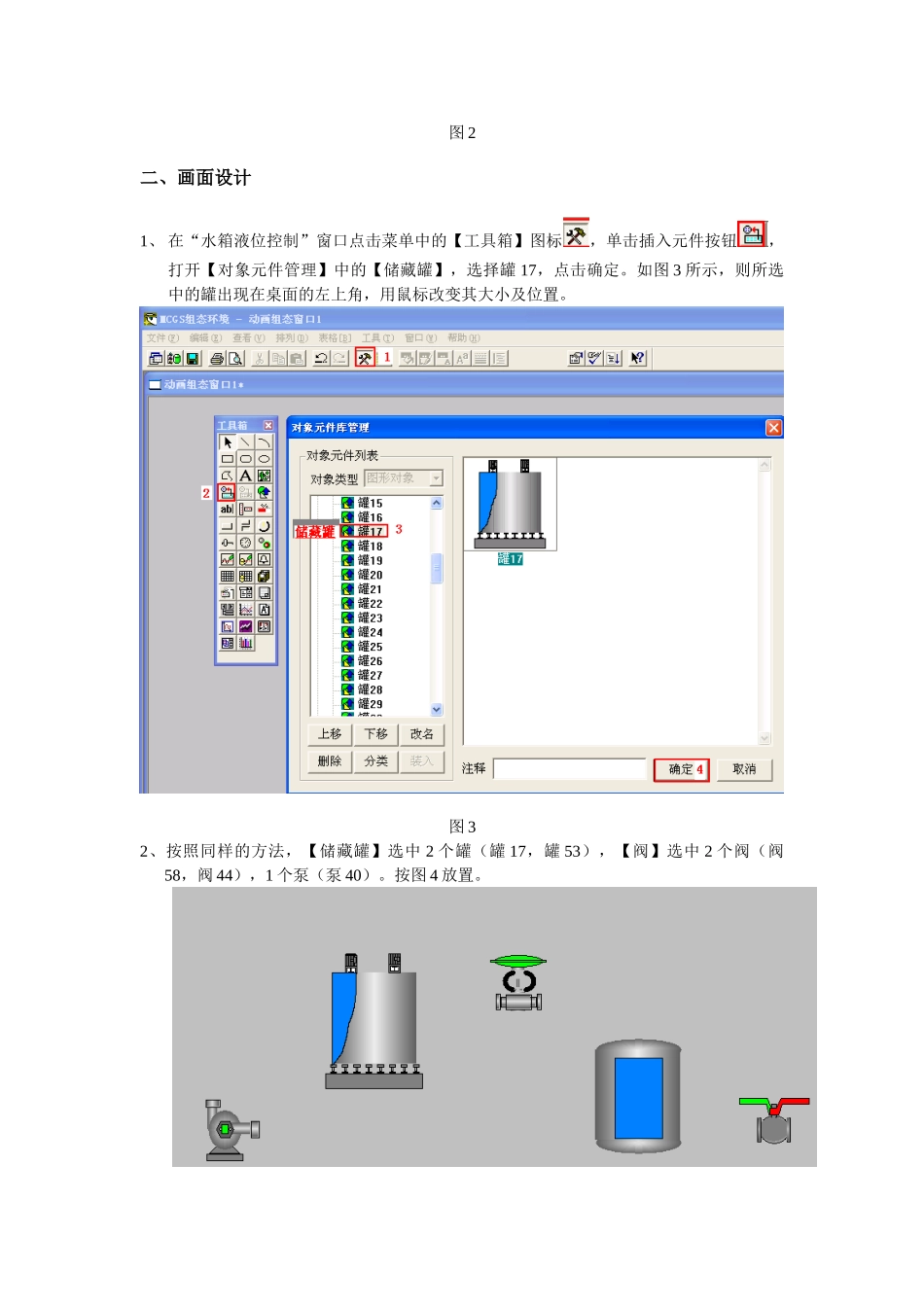

水箱液位控制系统演示工程操作步骤一、创建新工程1、 双击桌面中的图标，进入 MCGS 组态环境工作台，如图 1 所示。2、 点击图 1 中的“新建窗口”，出现“窗口 0”图标。3、 点击“窗口 0”鼠标右键，选择“属性”，按照图 2 进行设置，则窗口名称变为“水箱液位控制系统”，如图 2 右图所示。。 图 2二、画面设计1、 在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐 17，点击确定。如图 3 所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。图 32、按照同样的方法，【储藏罐】选中 2 个罐（罐 17，罐 53），【阀】选中 2 个阀（阀58，阀 44），1 个泵（泵 40）。按图 4 放置。图 43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。如图 5 所示设置流动快。图 54、 选中流动块，点击鼠标右键【属性】，按图 6 设置属性。图 65、 添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。选中文字，鼠标右键【属性】，按图 7设置。图 76、 点击菜单中的，可变更字体大小。按图 5 添加其他文字。三、MCGS 数据对象设置2、 单击工作台【实时数据库】按钮，进入【实时数据库】窗口。单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。双击选中对象，按图 8 设置数据对象属性。图 83、 按照图 9 设置其他数据对象属性。图 94、 双击【液位组】，存盘属性按图 10 设置，组对象成员按图 11 设置。图 10图 11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐 1，弹出【单元属性设置】窗口，如图 12 所示。图 122、单击【动画连接】，选中折线，则出现。单击按钮进入【动画组态属性设置】窗口，各项设置如图 13 所示，单击确认后，水罐 1 的对象变量连接就成功了。图 133、水罐 2 的对象变量连接方法与水罐 1 相同，只需吧【表达式】连接中的“液位 1”改成“液位 2”；（最大变化百分比）“100”，对应的（表达式的值）由“10”改为“6”。（二）调节阀动画连接1、 在【水箱液位控制】窗口中，双击调节阀，弹出调节阀的【单元属性设置】窗口。单击...
