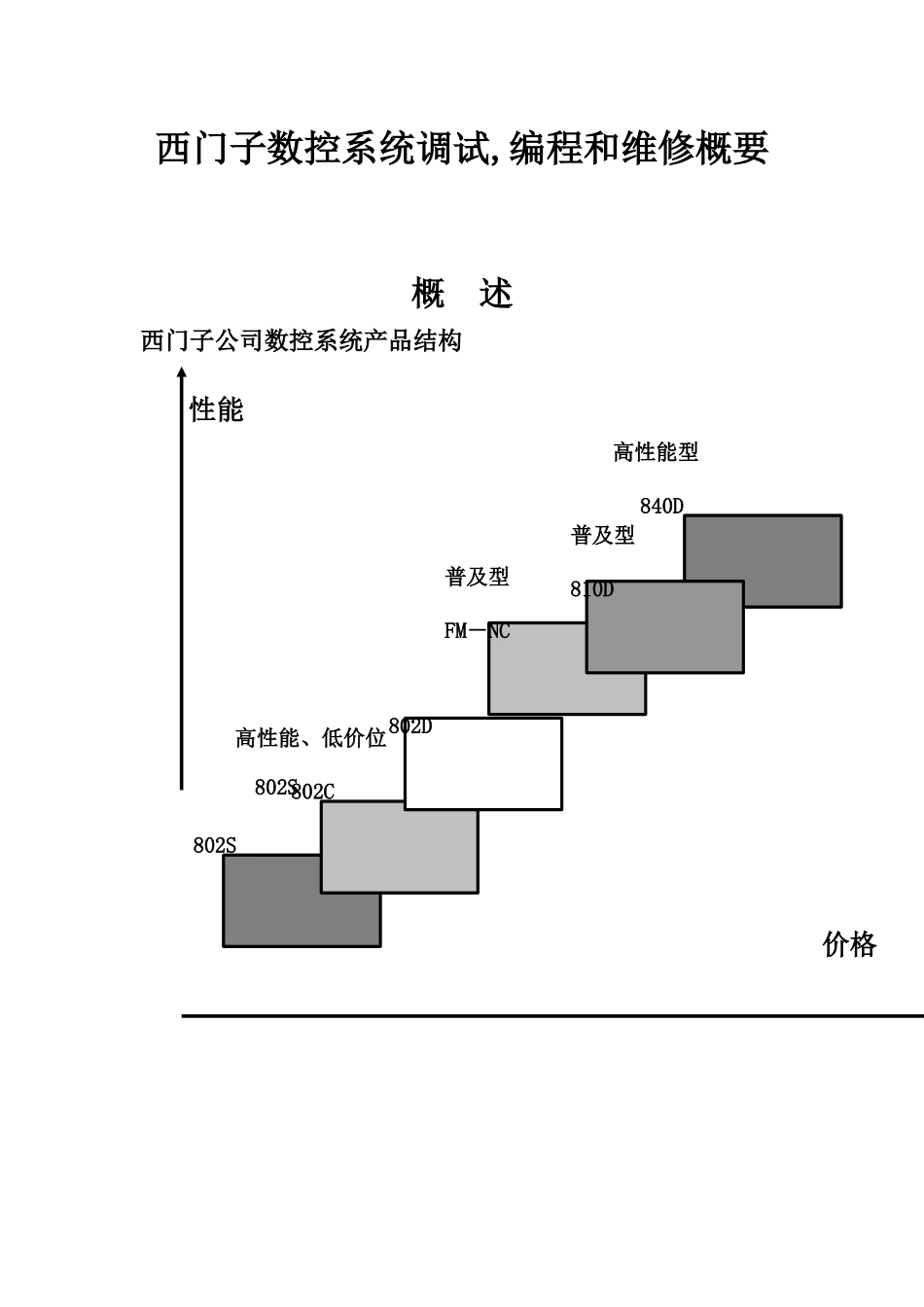

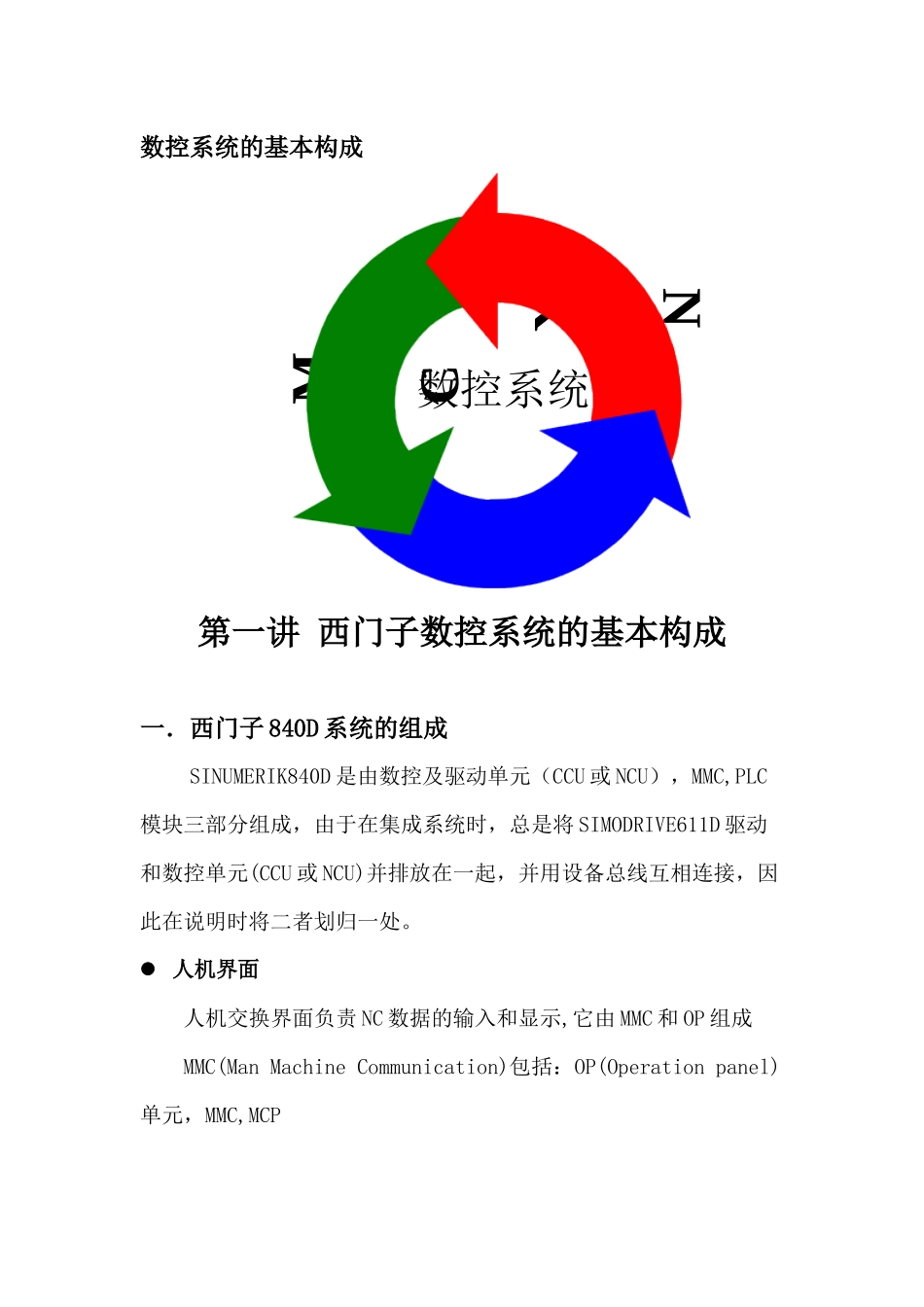

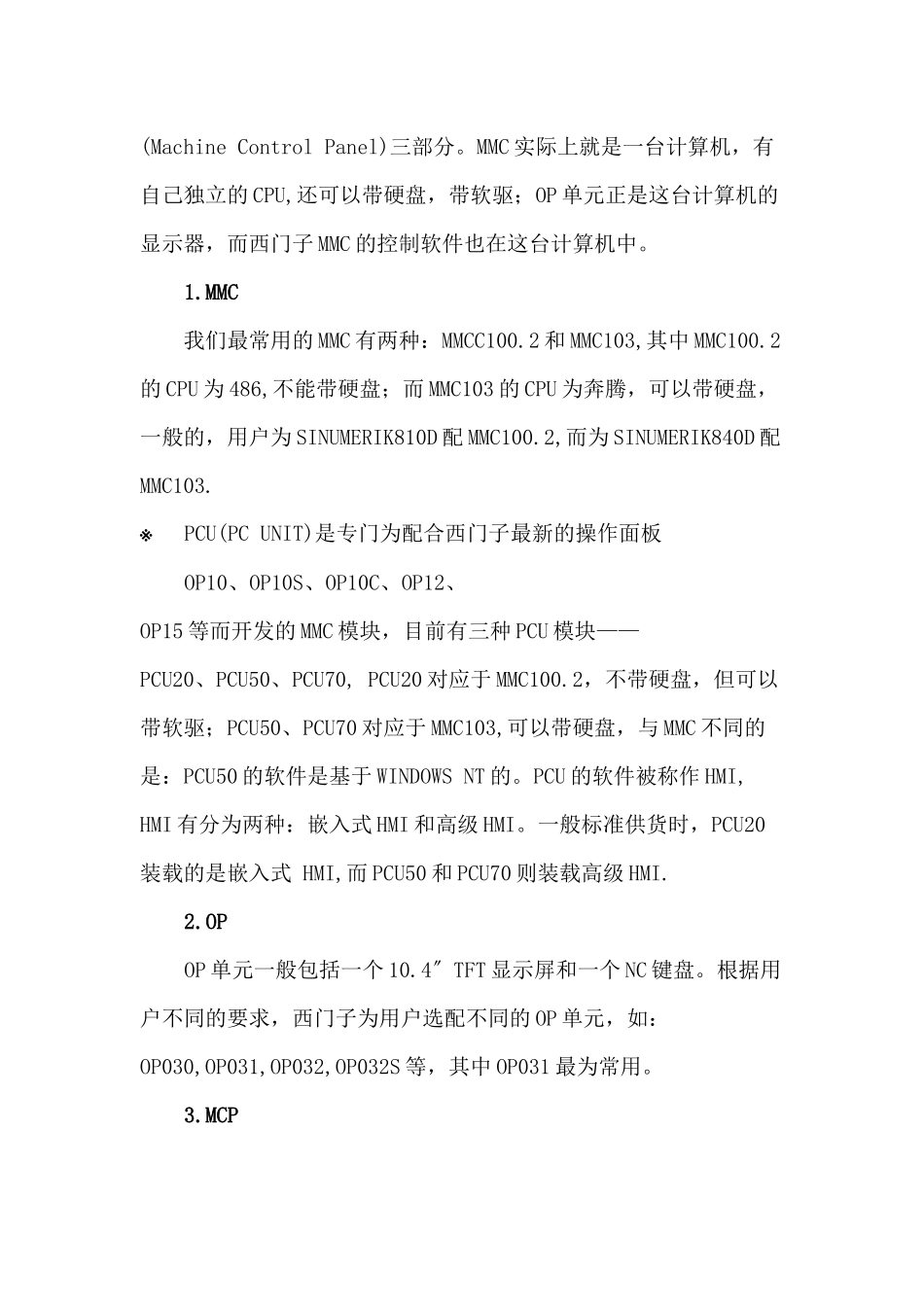

西门子数控系统调试,编程和维修概要概 述西门子公司数控系统产品结构FM－NC普及型高性能、低价位性能价格 802S840D高性能型802D810D普及型802S802C数控系统的基本构成第一讲 西门子数控系统的基本构成一．西门子 840D 系统的组成SINUMERIK840D 是由数控及驱动单元（CCU 或 NCU），MMC,PLC模块三部分组成，由于在集成系统时，总是将 SIMODRIVE611D 驱动和数控单元(CCU 或 NCU)并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。 人机界面 人机交换界面负责 NC 数据的输入和显示,它由 MMC 和 OP 组成 MMC(Man Machine Communication)包括：OP(Operation panel)单元，MMC,MCPNCKMMCPLC数控系统(Machine Control Panel)三部分。MMC 实际上就是一台计算机，有自己独立的 CPU,还可以带硬盘，带软驱；OP 单元正是这台计算机的显示器，而西门子 MMC 的控制软件也在这台计算机中。1.MMC我们最常用的 MMC 有两种：MMCC100.2 和 MMC103,其中 MMC100.2的 CPU 为 486,不能带硬盘；而 MMC103 的 CPU 为奔腾，可以带硬盘，一般的，用户为 SINUMERIK810D 配 MMC100.2,而为 SINUMERIK840D 配MMC103.※PCU(PC UNIT)是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15 等而开发的 MMC 模块，目前有三种 PCU 模块——PCU20、PCU50、PCU70, PCU20 对应于 MMC100.2，不带硬盘，但可以带软驱；PCU50、PCU70 对应于 MMC103,可以带硬盘，与 MMC 不同的是：PCU50 的软件是基于 WINDOWS NT 的。PCU 的软件被称作 HMI,HMI 有分为两种：嵌入式 HMI 和高级 HMI。一般标准供货时，PCU20装载的是嵌入式 HMI,而 PCU50 和 PCU70 则装载高级 HMI.2.OPOP 单元一般包括一个 10.4〞TFT 显示屏和一个 NC 键盘。根据用户不同的要求，西门子为用户选配不同的 OP 单元，如：OP030,OP031,OP032,OP032S 等，其中 OP031 最为常用。3.MCPMCP 是专门为数控机床而配置的，它也是 OPI 上的一个节点，根据应用场合不同，其布局也不同，目前，有车床版 MCP 和铣床版 MCP两种。对 810D 和 840D，MCP 的 MPI 地址分别为 14 和 6，用 MCP 后面的 S3 开关设定。对于 SINUMERIK840D 应用了 MPI（Multiple Point Interface）总线技术，传输速率为 187.5k/秒，OP 单元为这个总线构成的网络中的一个节点。为提高人机交互的效率，又有 OPI（Operator Pane...
