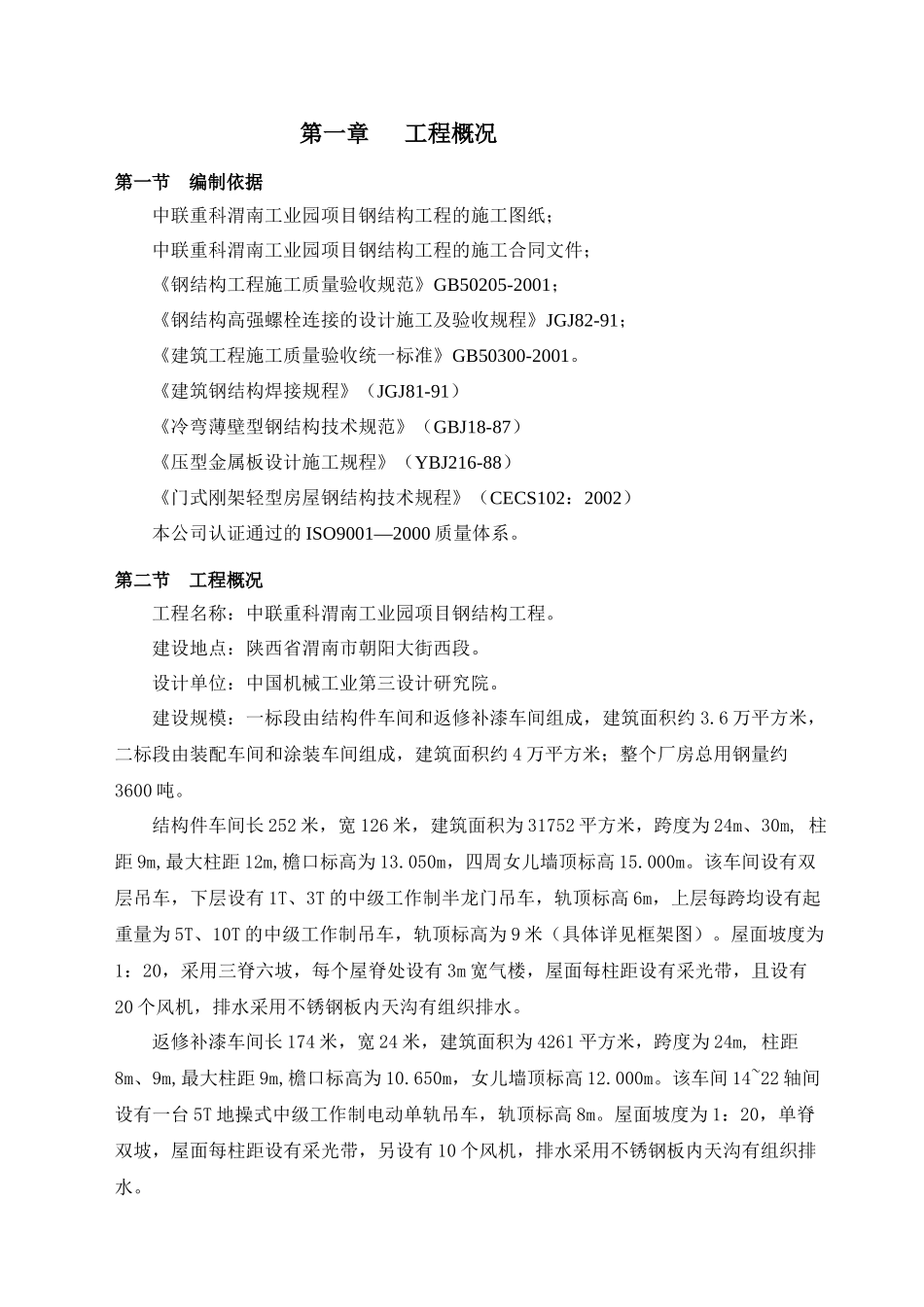

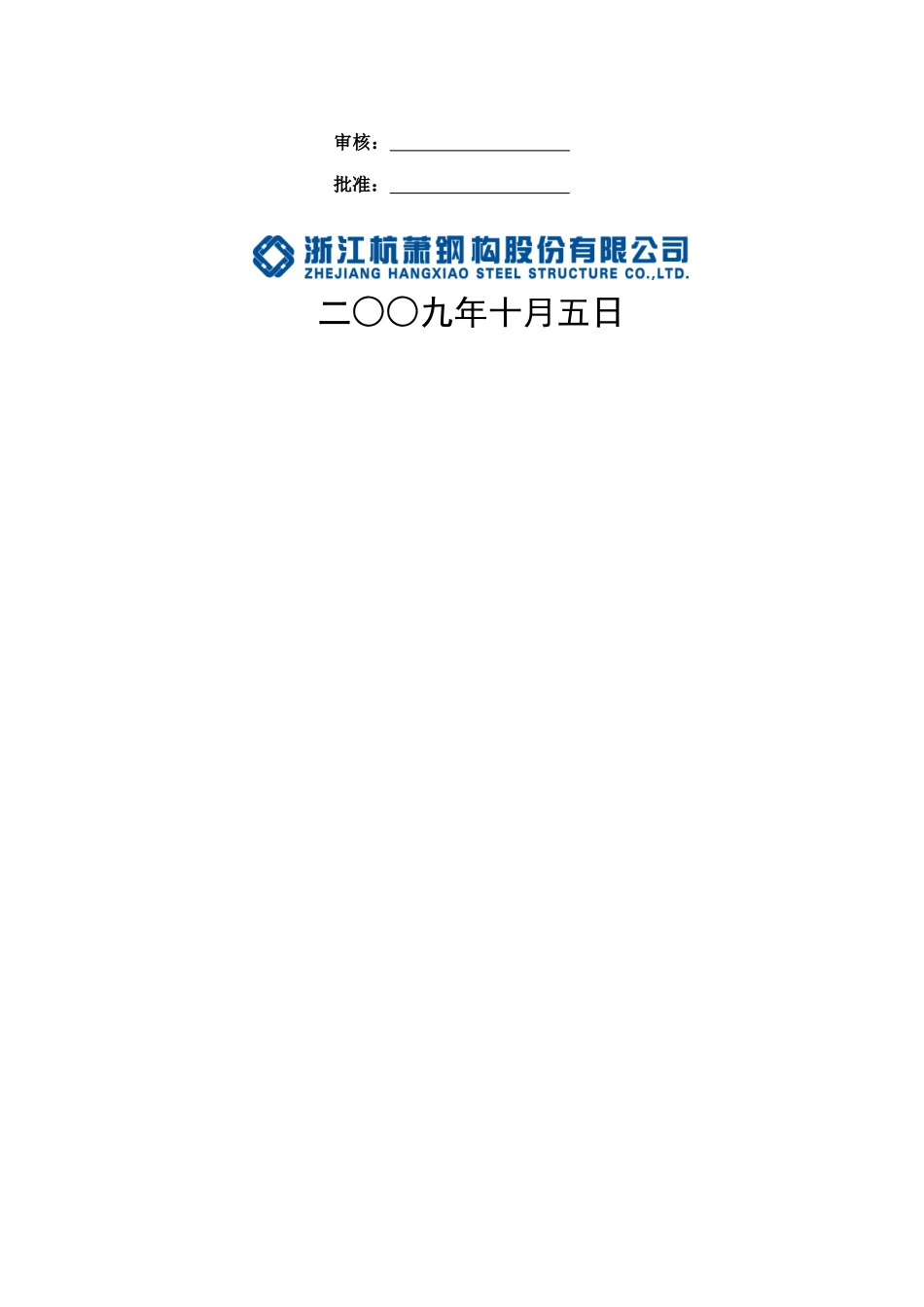

中联重科渭南工业园项目钢结构工程施工组织设计编制： 审核： 批准： 二○○九年十月五日第一章 工程概况第一节 编制依据中联重科渭南工业园项目钢结构工程的施工图纸；中联重科渭南工业园项目钢结构工程的施工合同文件；《钢结构工程施工质量验收规范》GB50205-2001；《钢结构高强螺栓连接的设计施工及验收规程》JGJ82-91；《建筑工程施工质量验收统一标准》GB50300-2001。《建筑钢结构焊接规程》（JGJ81-91）《冷弯薄壁型钢结构技术规范》（GBJ18-87）《压型金属板设计施工规程》（YBJ216-88）《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）本公司认证通过的 ISO9001—2000 质量体系。第二节 工程概况工程名称：中联重科渭南工业园项目钢结构工程。建设地点：陕西省渭南市朝阳大街西段。设计单位：中国机械工业第三设计研究院。建设规模：一标段由结构件车间和返修补漆车间组成，建筑面积约 3.6 万平方米，二标段由装配车间和涂装车间组成，建筑面积约 4 万平方米；整个厂房总用钢量约3600 吨。结构件车间长 252 米，宽 126 米，建筑面积为 31752 平方米，跨度为 24m、30m, 柱距 9m,最大柱距 12m,檐口标高为 13.050m，四周女儿墙顶标高 15.000m。该车间设有双层吊车，下层设有 1T、3T 的中级工作制半龙门吊车，轨顶标高 6m，上层每跨均设有起重量为 5T、10T 的中级工作制吊车，轨顶标高为 9 米（具体详见框架图）。屋面坡度为1：20，采用三脊六坡，每个屋脊处设有 3m 宽气楼，屋面每柱距设有采光带，且设有20 个风机，排水采用不锈钢板内天沟有组织排水。返修补漆车间长 174 米，宽 24 米，建筑面积为 4261 平方米，跨度为 24m, 柱距8m、9m,最大柱距 9m,檐口标高为 10.650m，女儿墙顶标高 12.000m。该车间 14~22 轴间设有一台 5T 地操式中级工作制电动单轨吊车，轨顶标高 8m。屋面坡度为 1：20，单脊双坡，屋面每柱距设有采光带，另设有 10 个风机，排水采用不锈钢板内天沟有组织排水。装配车间长 252 米，宽 141 米，建筑面积为 32906 平方米，跨度为 24m、21m, 柱距9m,最大柱距 12m,檐口标高为 13.050 米，女儿墙顶标高 15.000m。该车间设有双层吊车，下层设有 1T、3T 的中级工作制半龙门吊车，轨顶标高 6m,上层每跨均设有起重量为10T、16T、32T 的中级工作制吊车，轨顶标高为 9 米（具体详见布置图）。屋面坡度为1：20，采用三脊六坡，每个屋脊处设有 3m ...
