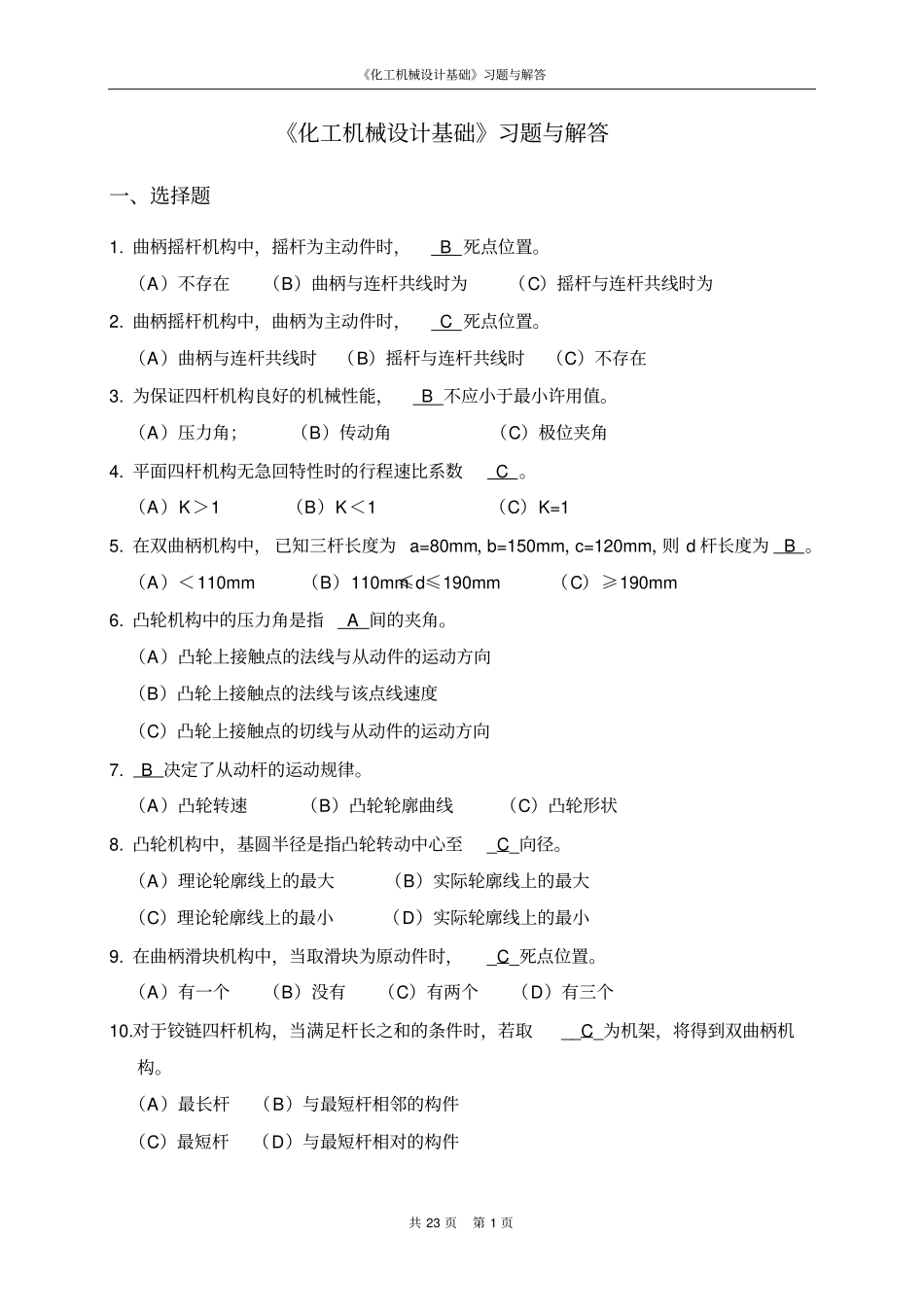

《化工机械设计基础》习题与解答共 23 页第 1 页《化工机械设计基础》习题与解答一、选择题1. 曲柄摇杆机构中,摇杆为主动件时,B 死点位置。(A)不存在(B)曲柄与连杆共线时为(C)摇杆与连杆共线时为2. 曲柄摇杆机构中,曲柄为主动件时,C 死点位置。(A)曲柄与连杆共线时(B)摇杆与连杆共线时(C)不存在3. 为保证四杆机构良好的机械性能,B 不应小于最小许用值。(A)压力角;(B)传动角(C)极位夹角4. 平面四杆机构无急回特性时的行程速比系数C 。(A)K>1 (B)K<1 (C)K=1 5. 在双曲柄机构中, 已知三杆长度为 a=80mm,b=150mm,c=120mm,则 d 杆长度为B 。(A)<110mm (B)110mm≤d≤190mm (C)≥190mm6. 凸轮机构中的压力角是指A 间的夹角。(A)凸轮上接触点的法线与从动件的运动方向(B)凸轮上接触点的法线与该点线速度(C)凸轮上接触点的切线与从动件的运动方向7. B 决定了从动杆的运动规律。(A)凸轮转速(B)凸轮轮廓曲线(C)凸轮形状8. 凸轮机构中,基圆半径是指凸轮转动中心至_C_向径。(A)理论轮廓线上的最大(B)实际轮廓线上的最大(C)理论轮廓线上的最小(D)实际轮廓线上的最小9. 在曲柄滑块机构中,当取滑块为原动件时,_C_死点位置。(A)有一个(B)没有(C)有两个(D)有三个10.对于铰链四杆机构,当满足杆长之和的条件时,若取__C_为机架,将得到双曲柄机构。(A)最长杆(B)与最短杆相邻的构件(C)最短杆(D)与最短杆相对的构件《化工机械设计基础》习题与解答共 23 页第 2 页11.曲柄摇杆机构中,曲柄为主动件,则传动角是_B_。(A)摇杆两个极限位置之间的夹角(B)连杆与摇杆之间所夹锐角(C)连杆与曲柄之间所夹锐角(D)摇杆与机架之间所夹锐角12.普通平键联接传递动力是靠B 。(A)两侧面的摩擦力(B)两侧面的挤压力(C)上下面的挤压力(D)上下面的摩擦力13.设计键联接的几项主要内容是:(a)按轮毂长度选择键的长度; (b)按要求选择键类型;( c)按内径选择键的剖面尺寸;(d)进行必要强度校核。具体设计时一般顺序为 B 。(A)b-a-c-d (B)b-c-a-d (C)a-c-b-d (D)c-d-b-a 14.平键联接能传递的最大扭矩为T,现要传递的扭矩为1.5T,则应 D 。(A)把键长增大到 1.5 倍(B)把键宽增大到 1.5 倍(C)把键高增大到 1.5 倍(D)安装一对平键15.拧紧螺母时的功率主要与螺纹的D 有关。(A)升角(B)线数(C)螺距和牙型角(D...
