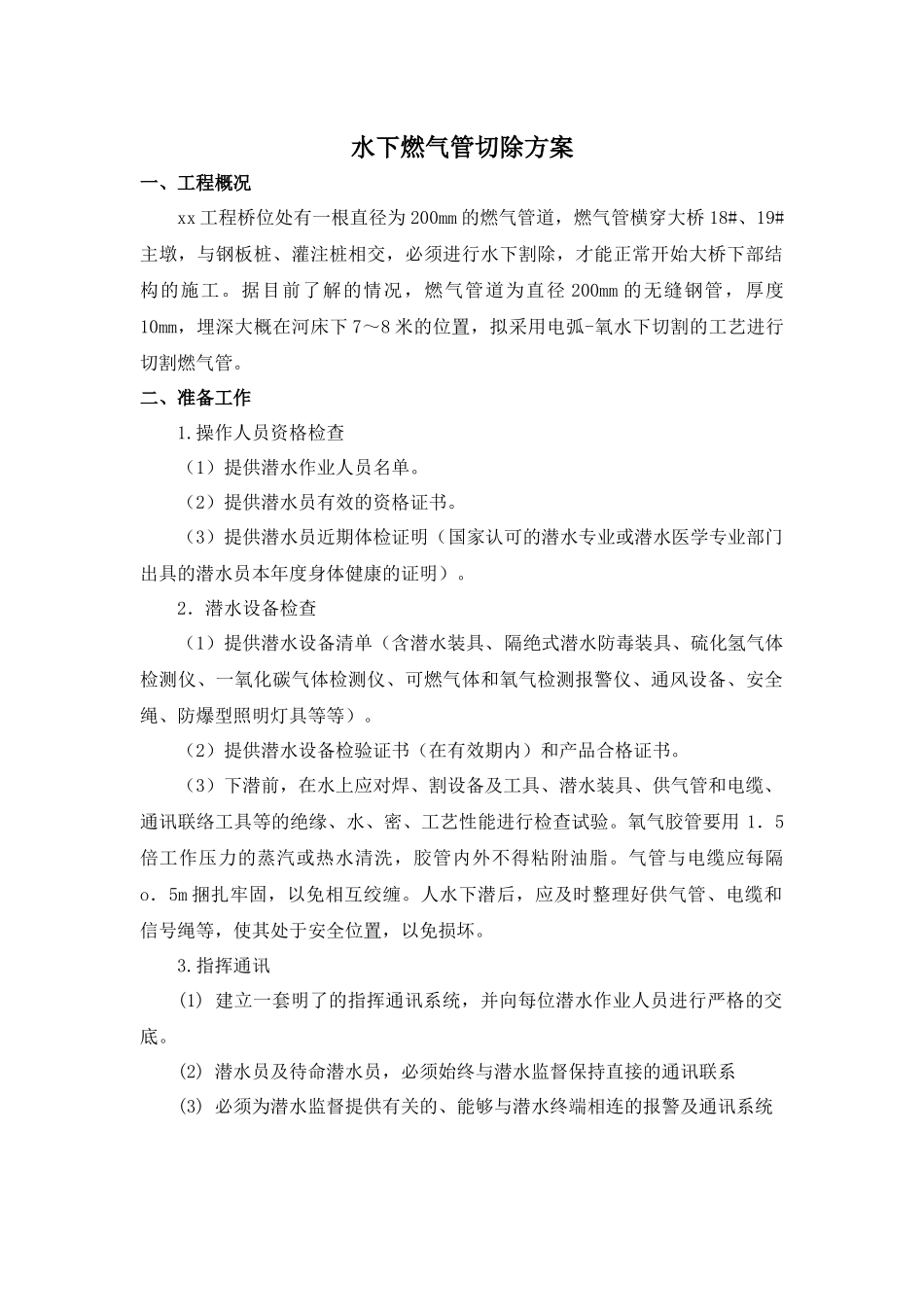

水下燃气管切除方案一、工程概况xx 工程桥位处有一根直径为 200mm 的燃气管道,燃气管横穿大桥 18#、19#主墩,与钢板桩、灌注桩相交,必须进行水下割除,才能正常开始大桥下部结构的施工。据目前了解的情况,燃气管道为直径 200mm 的无缝钢管,厚度10mm,埋深大概在河床下 7~8 米的位置,拟采用电弧-氧水下切割的工艺进行切割燃气管。二、准备工作1.操作人员资格检查(1)提供潜水作业人员名单。(2)提供潜水员有效的资格证书。(3)提供潜水员近期体检证明(国家认可的潜水专业或潜水医学专业部门出具的潜水员本年度身体健康的证明)。2.潜水设备检查(1)提供潜水设备清单(含潜水装具、隔绝式潜水防毒装具、硫化氢气体检测仪、一氧化碳气体检测仪、可燃气体和氧气检测报警仪、通风设备、安全绳、防爆型照明灯具等等)。(2)提供潜水设备检验证书(在有效期内)和产品合格证书。(3)下潜前,在水上应对焊、割设备及工具、潜水装具、供气管和电缆、通讯联络工具等的绝缘、水、密、工艺性能进行检查试验。氧气胶管要用 1.5倍工作压力的蒸汽或热水清洗,胶管内外不得粘附油脂。气管与电缆应每隔o.5m 捆扎牢固,以免相互绞缠。人水下潜后,应及时整理好供气管、电缆和信号绳等,使其处于安全位置,以免损坏。3.指挥通讯(1) 建立一套明了的指挥通讯系统,并向每位潜水作业人员进行严格的交底。(2) 潜水员及待命潜水员,必须始终与潜水监督保持直接的通讯联系(3) 必须为潜水监督提供有关的、能够与潜水终端相连的报警及通讯系统(4) 现场指挥必须能够听到潜水员和潜水监督之间的所有通讯内容,并能够直接与潜水监督通话。(5)潜水员名单及相应的资质证书、现场指挥及潜水监督人员名单及联系方式详见附件:4.燃气管道清理:燃气管道的清理由产权单位既苏创燃气公司负责,在切割之前由产权公司提供书面通知,证明管道中没有残余气体及沉渣,保证切割安全,我方才可开始水下燃气管道的拆除。5. 施工时需燃气公司专职人员在场进行全程监督;三、施工程序施工准备 管道位置确定 钢护筒的打入 护筒内水下吸泥 潜水员下水 水下切割 潜水员出水 护筒内填土 拔除钢护筒 围堰施工四、主要施工工艺1.管道位置确定首先依据燃气公司提供的图纸及坐标确定燃气管的走向及深度,然后在现场利用震动锤夹钢板桩进行探测,对图纸位置进行符合,在现场以探测到的位置为准;2.钢护筒的打入管道位置确定后,在燃气管与钢板桩及桩位冲突的位置...
