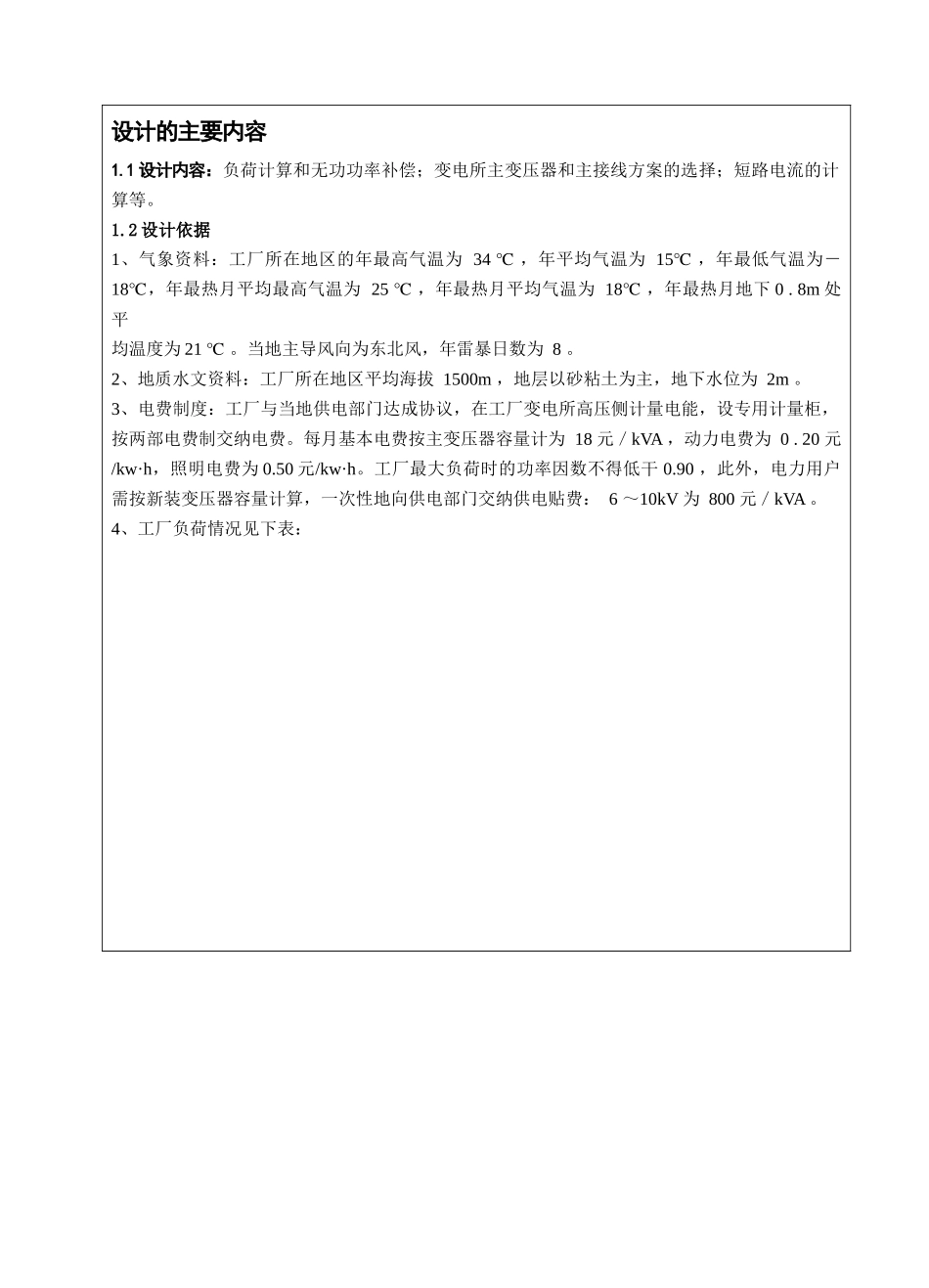

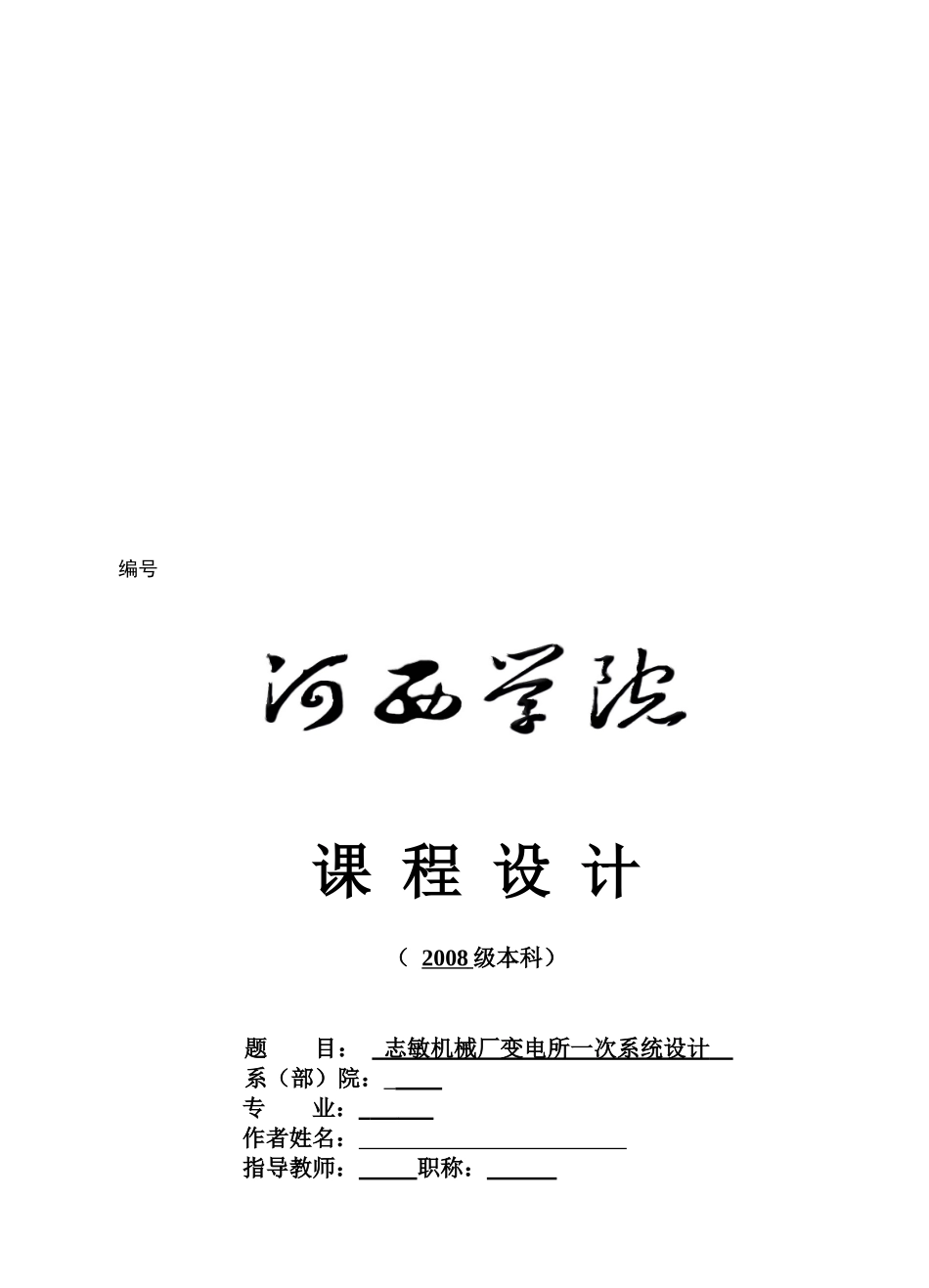

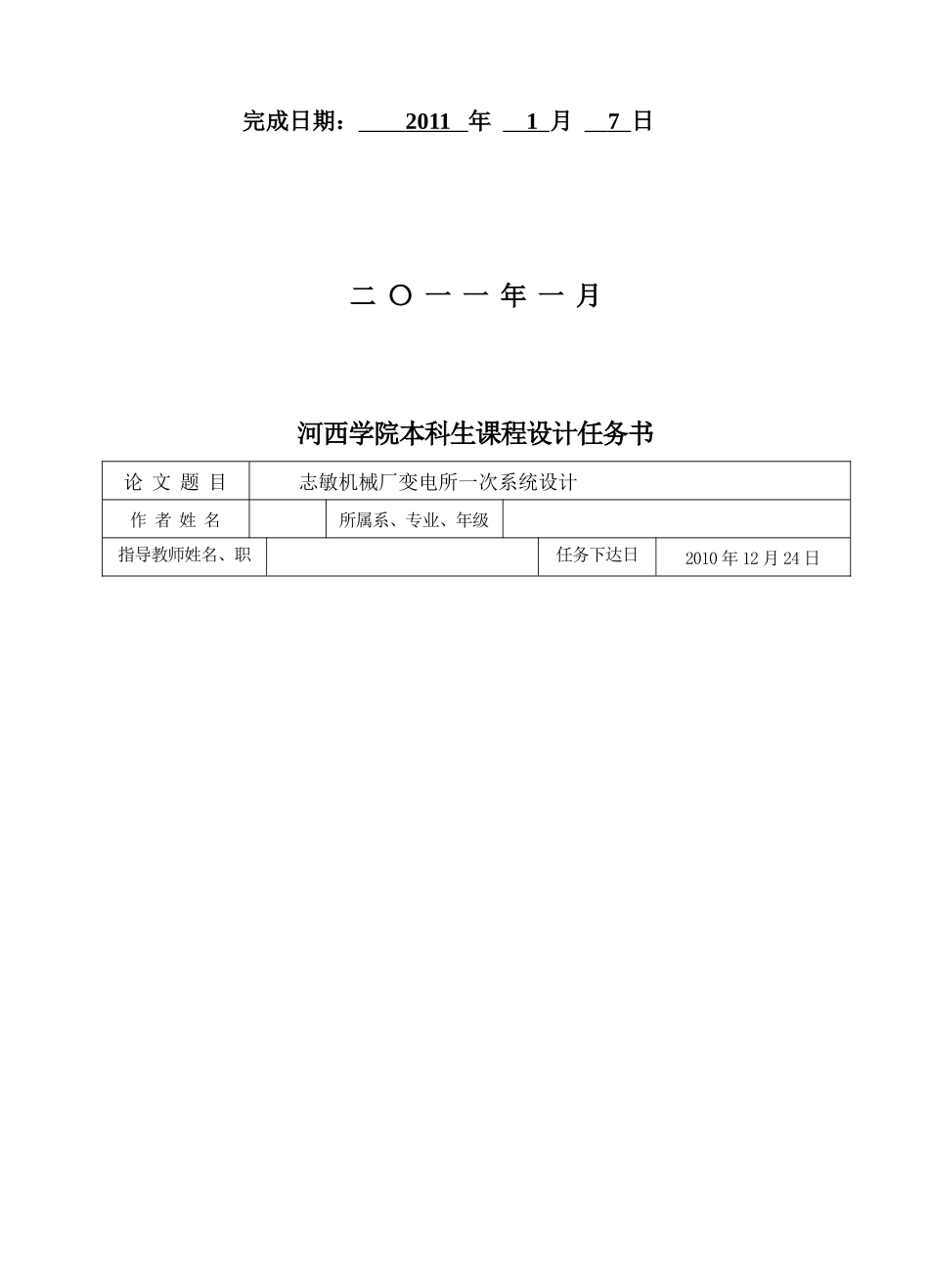

编号 课 程 设 计（ 2008 级本科）题 目： 志敏机械厂变电所一次系统设计 系（部）院： 专 业： 作者姓名： 指导教师： 职称： 完成日期： 2011 年 1 月 7 日二 〇 一 一 年 一 月河西学院本科生课程设计任务书论 文 题 目志敏机械厂变电所一次系统设计作 者 姓 名所属系、专业、年级指导教师姓名、职称任务下达日期2010 年 12 月 24 日设计的主要内容1.1 设计内容：负荷计算和无功功率补偿；变电所主变压器和主接线方案的选择；短路电流的计算等。1.2 设计依据1、气象资料：工厂所在地区的年最高气温为 34 ℃ ，年平均气温为 15 ℃ ，年最低气温为－18℃，年最热月平均最高气温为 25 ℃ ，年最热月平均气温为 18 ℃ ，年最热月地下 0 . 8m 处平均温度为 21 ℃ 。当地主导风向为东北风，年雷暴日数为 8 。2、地质水文资料：工厂所在地区平均海拔 1500m ，地层以砂粘土为主，地下水位为 2m 。3、电费制度：工厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为 18 元／kVA ，动力电费为 0 . 20 元/kw·h，照明电费为 0.50 元/kw·h。工厂最大负荷时的功率因数不得低干 0.90 ，此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费： 6 ～10kV 为 800 元／kVA 。4、工厂负荷情况见下表：序号名称类别设备容量需要系数cos计算负荷1铸造车间动力650.40.71.02照明70.80.90.48小计72———2锻压车间动力1100.30.61.33照明100.70.90.48小计120———3仓库动力400.40.850.62照明50.80.90.48小计45———4电镀车间动力600.50.850.62照明60.80.90.48小计66———5工具车间动力2000.30.651.17照明100.90.90.48小计210———6组装车间动力2000.40.71.02照明300.80.90.48小计230———7维修车间动力2000.20.61.33照明130.80.90.48小计213———8金工车间动力4000.20.651.17照明160.80.90.48小计416———9焊接车间动力7300.30.451.98照明460.80.90.48小计876———10锅炉房动力1500.70.80.75照明30.80.90.48小计153———动力2000.60.71.0211 热处理车间 照明100.80.90.48小计210———12生活区照明800.70.90.48总计（380v 侧）动力照明取二、设计的基本要求1、设计及计算说明书（1）说明书要求书写整齐，条理分明，表达正确、语言简练。（2）主要计算过程和步骤完整无误，...
