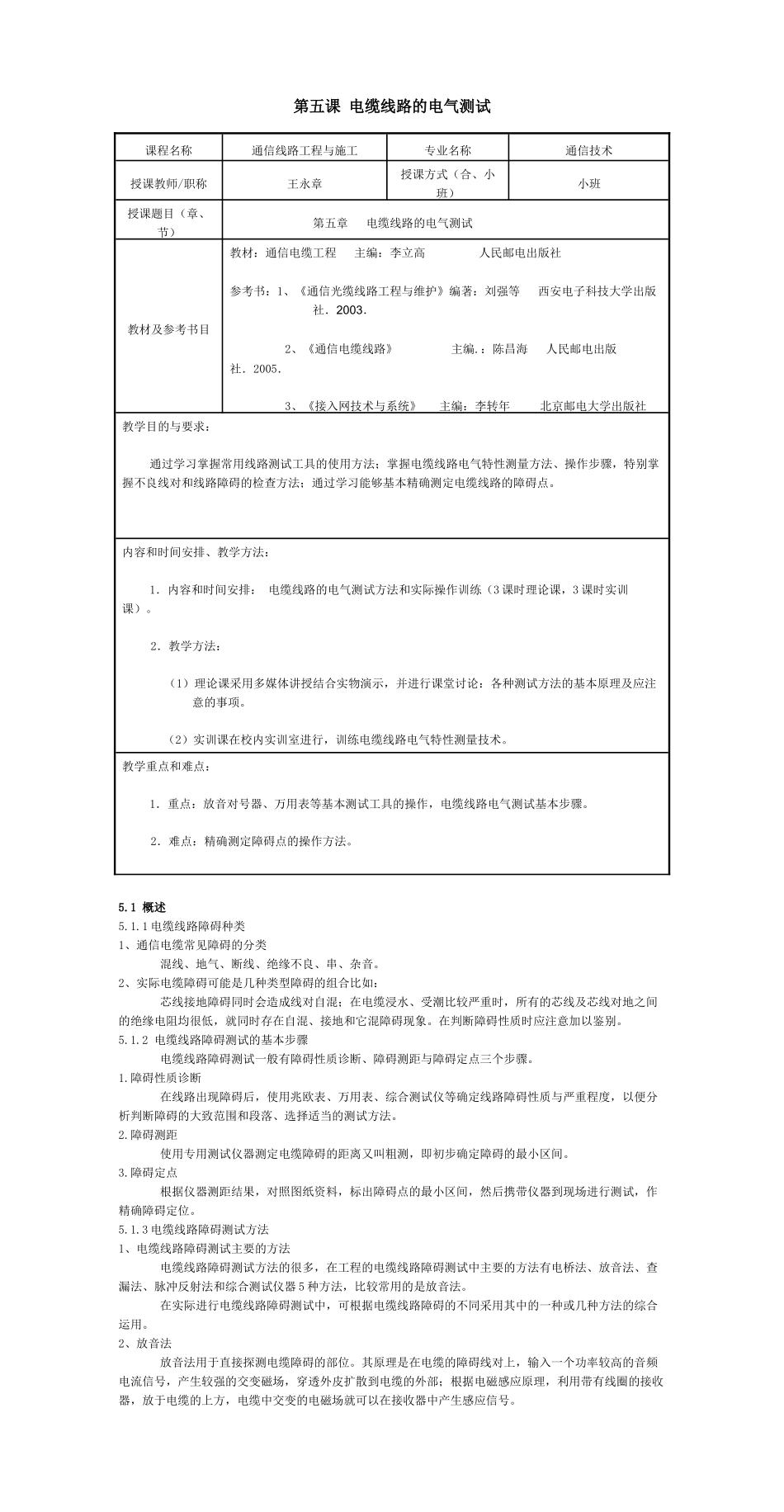

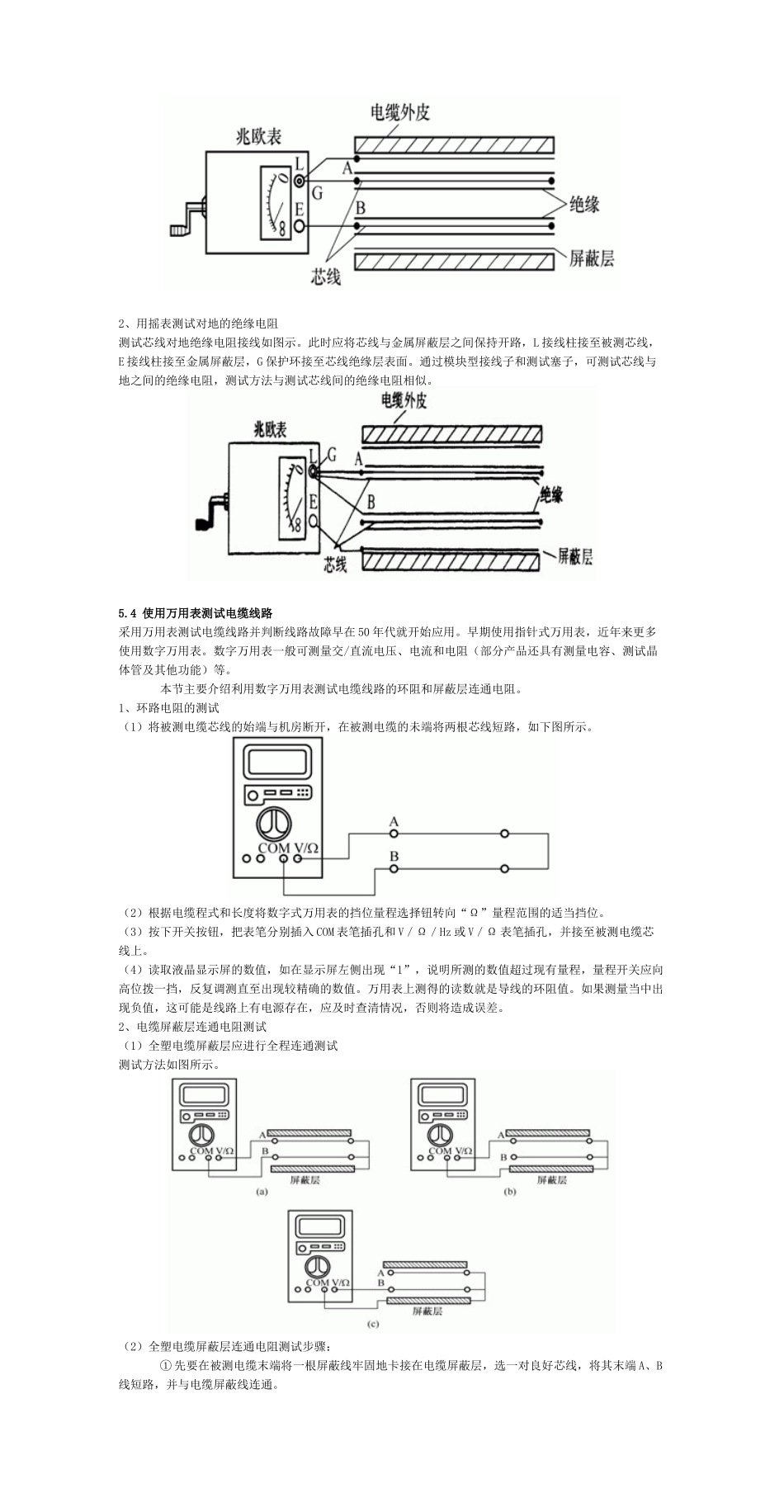

第五课 电缆线路的电气测试课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第五章 电缆线路的电气测试教材及参考书目教材：通信电缆工程 主编：李立高 人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等 西安电子科技大学出版社．2003．2、《通信电缆线路》 主编.：陈昌海 人民邮电出版社．2005．3、《接入网技术与系统》 主编：李转年 北京邮电大学出版社 教学目的与要求：通过学习掌握常用线路测试工具的使用方法；掌握电缆线路电气特性测量方法、操作步骤，特别掌握不良线对和线路障碍的检查方法；通过学习能够基本精确测定电缆线路的障碍点。内容和时间安排、教学方法：1．内容和时间安排： 电缆线路的电气测试方法和实际操作训练（3 课时理论课，3 课时实训课）。 2．教学方法：（1）理论课采用多媒体讲授结合实物演示，并进行课堂讨论：各种测试方法的基本原理及应注意的事项。（2）实训课在校内实训室进行，训练电缆线路电气特性测量技术。 教学重点和难点：1．重点：放音对号器、万用表等基本测试工具的操作，电缆线路电气测试基本步骤。2．难点：精确测定障碍点的操作方法。 5.1 概述5.1.1 电缆线路障碍种类1、通信电缆常见障碍的分类 混线、地气、断线、绝缘不良、串、杂音。2、实际电缆障碍可能是几种类型障碍的组合比如： 芯线接地障碍同时会造成线对自混；在电缆浸水、受潮比较严重时，所有的芯线及芯线对地之间的绝缘电阻均很低，就同时存在自混、接地和它混障碍现象。在判断障碍性质时应注意加以鉴别。5.1.2 电缆线路障碍测试的基本步骤 电缆线路障碍测试一般有障碍性质诊断、障碍测距与障碍定点三个步骤。 1.障碍性质诊断 在线路出现障碍后，使用兆欧表、万用表、综合测试仪等确定线路障碍性质与严重程度，以便分析判断障碍的大致范围和段落、选择适当的测试方法。 2.障碍测距 使用专用测试仪器测定电缆障碍的距离又叫粗测，即初步确定障碍的最小区间。 3.障碍定点 根据仪器测距结果，对照图纸资料，标出障碍点的最小区间，然后携带仪器到现场进行测试，作精确障碍定位。 5.1.3 电缆线路障碍测试方法 1、电缆线路障碍测试主要的方法 电缆线路障碍测试方法的很多，在工程的电缆线路障碍测试中主要的方法有电桥法、放音法、查漏法、脉冲反射法和综合测试仪器 5 种方法，比较常用的是放音法。 在实际进行电缆线路障碍...
