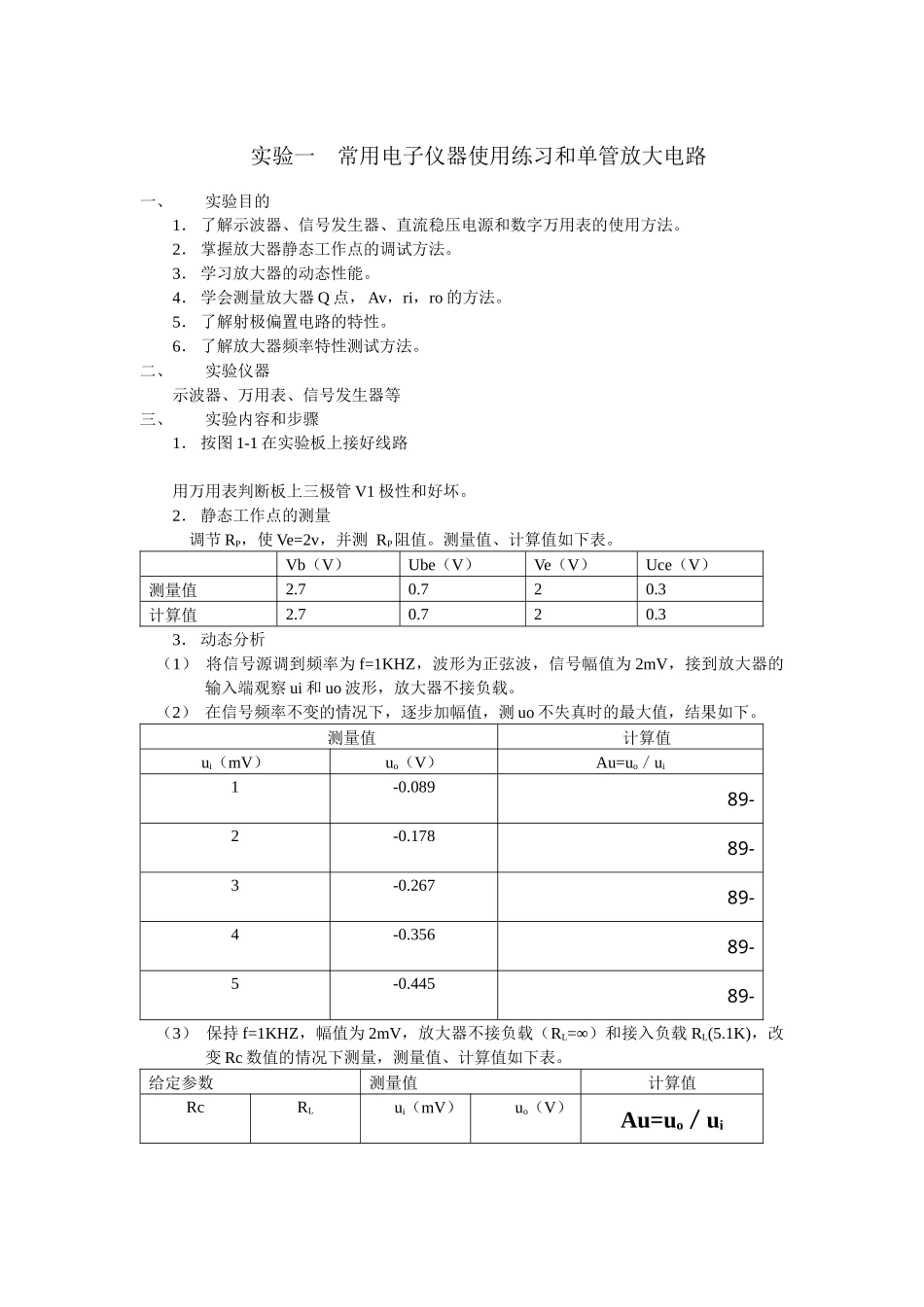

 更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183 套讲座+89700 份资料...../Shop/40.shtml《总经理、高层管理》49 套讲座+16388 份资料...../Shop/38.shtml《中层管理学院》46 套讲座+6020 份资料 ...../Shop/39.shtml《国学智慧、易经》46 套讲座...../Shop/41.shtml《人力资源学院》56 套讲座+27123 份资料...../Shop/44.shtml《各阶段员工培训学院》77 套讲座+ 324 份资料...../Shop/49.shtml《员工管理企业学院》67 套讲座+ 8720 份资料...../Shop/42.shtml《工厂生产管理学院》52 套讲座+ 13920 份资料...../Shop/43.shtml《财务管理学院》53 套讲座+ 17945 份资料 ...../Shop/45.shtml《销售经理学院》56 套讲座+ 14350 份资料...../Shop/46.shtml《销售人员培训学院》72 套讲座+ 4879 份资料...../Shop/47.shtml模拟、数字及电力电子技术（模电数电部分）实验报告 2专业：班级： 实验一 常用电子仪器使用练习和单管放大电路一、实验目的1． 了解示波器、信号发生器、直流稳压电源和数字万用表的使用方法。2． 掌握放大器静态工作点的调试方法。3． 学习放大器的动态性能。4． 学会测量放大器 Q 点， Av，ri，ro 的方法。5． 了解射极偏置电路的特性。6． 了解放大器频率特性测试方法。二、实验仪器示波器、万用表、信号发生器等三、实验内容和步骤1． 按图 1-1 在实验板上接好线路用万用表判断板上三极管 V1 极性和好坏。2． 静态工作点的测量调节 RP，使 Ve=2v，并测 RP阻值。测量值、计算值如下表。 Vb（V）Ube（V）Ve（V）Uce（V）测量值2.70.720.3计算值2.70.720.33． 动态分析（1） 将信号源调到频率为 f=1KHZ，波形为正弦波，信号幅值为 2mV，接到放大器的输入端观察 ui 和 uo 波形，放大器不接负载。 （2） 在信号频率不变的情况下，逐步加幅值，测 uo 不失真时的最大值，结果如下。 测量值计算值ui（mV）uo（V）Au=uo／ui 1-0.089-892-0.178-893-0.267-894-0.356-895-0.445-89（3） 保持 f=1KHZ，幅值为 2mV，放大器不接负载（RL=∞）和接入负载 RL(5.1K)，改变 Rc 数值的情况下测量，测量值、计算值如下表。给定参数测量值计算值RcRLui（mV）uo（V）Au=uo／ui5.1K5.1K2-0.178-892.5K5.1K2-0.118-595.1K∞2-0.356-1782.5K∞2-0.174-874． 放大器的输入、输出电阻（1） 输入电阻测量在输入端串接 5.1K 电阻，加入 f=1...
