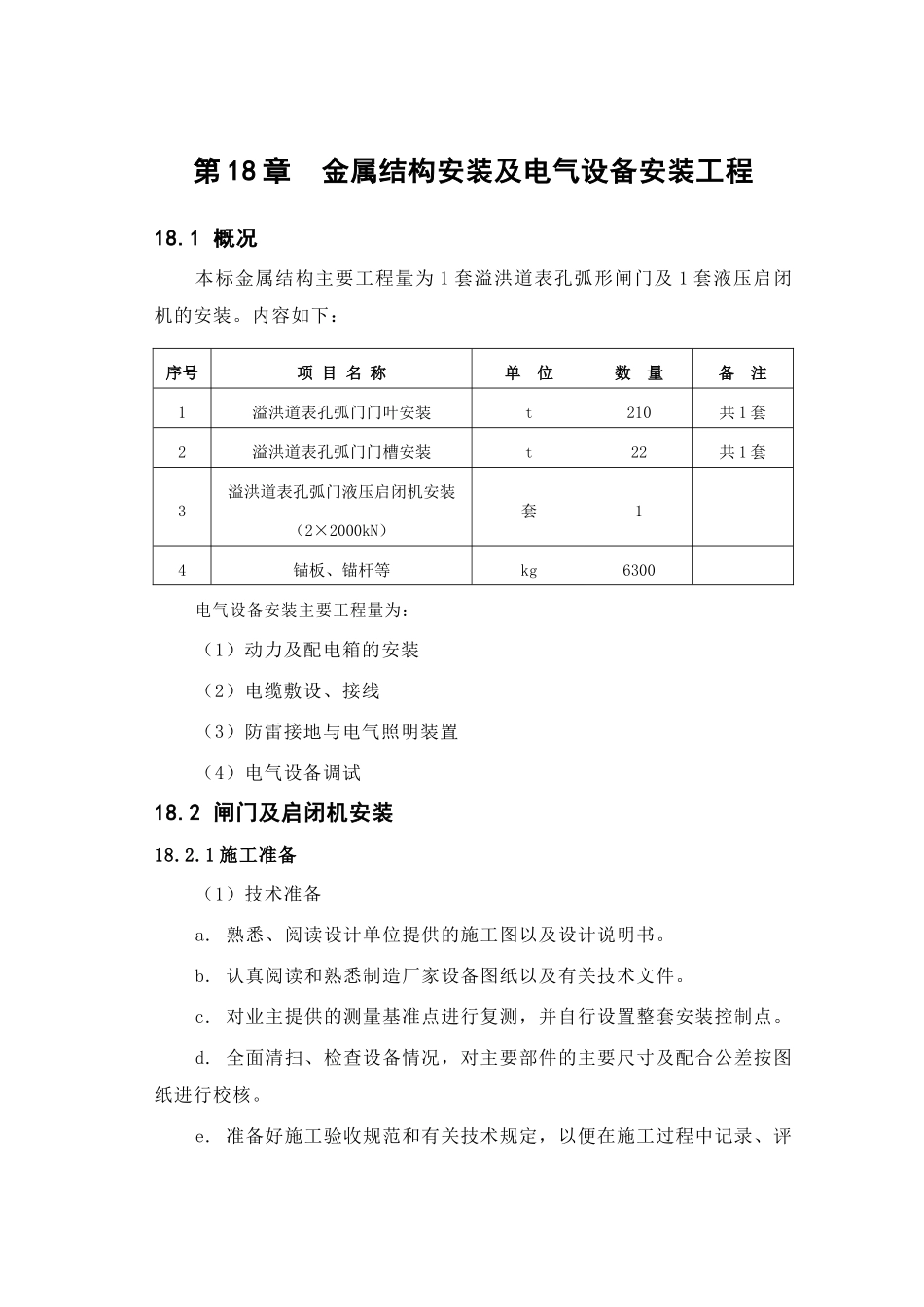

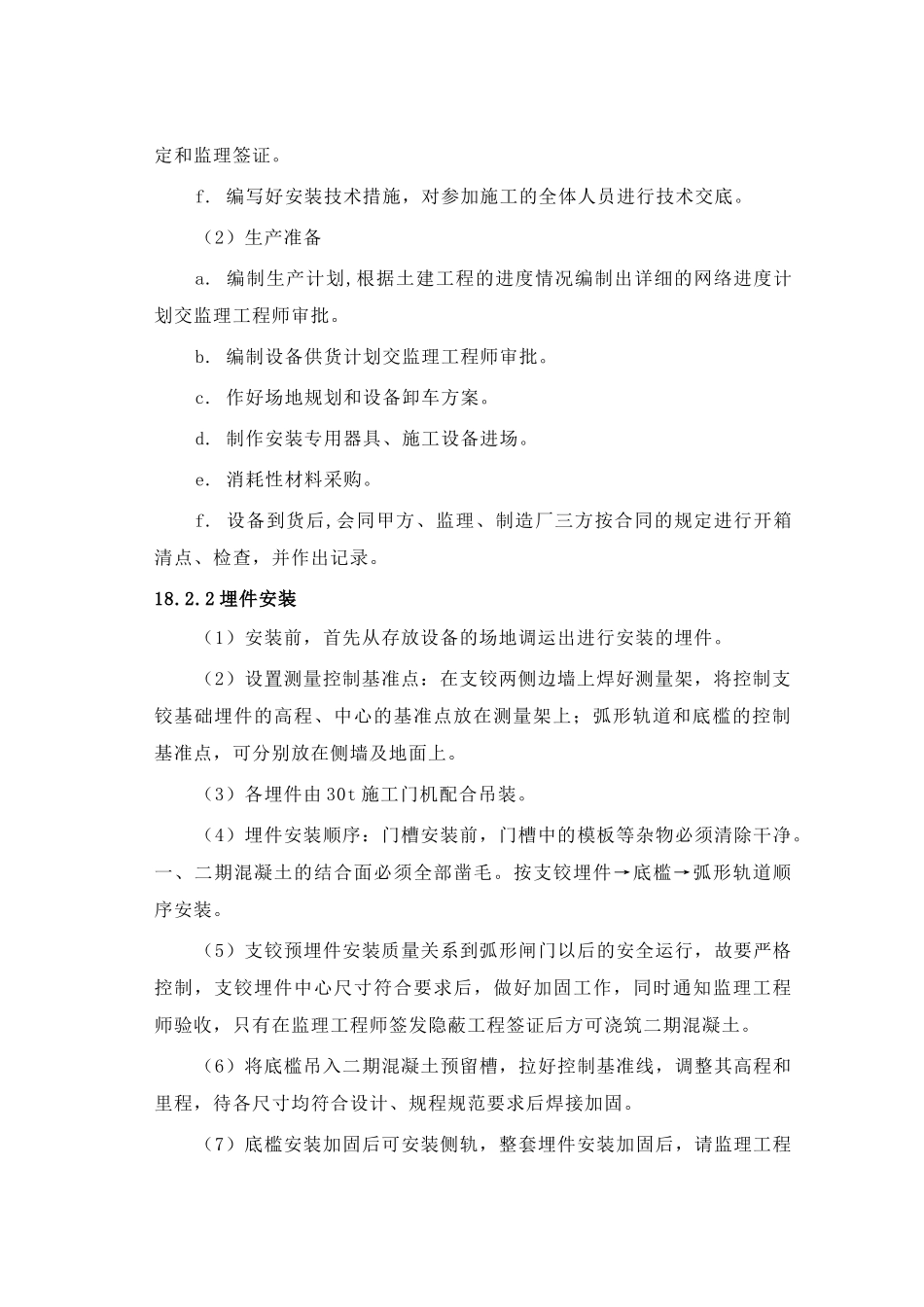

第 18 章 金属结构安装及电气设备安装工程18.1 概况本标金属结构主要工程量为 1 套溢洪道表孔弧形闸门及 1 套液压启闭机的安装。内容如下：序号项 目 名 称单 位数 量备 注1溢洪道表孔弧门门叶安装t210共 1 套2溢洪道表孔弧门门槽安装t22共 1 套3溢洪道表孔弧门液压启闭机安装（2×2000kN）套14锚板、锚杆等kg6300电气设备安装主要工程量为：（1）动力及配电箱的安装（2）电缆敷设、接线（3）防雷接地与电气照明装置（4）电气设备调试18.2 闸门及启闭机安装18.2.1 施工准备（1）技术准备a. 熟悉、阅读设计单位提供的施工图以及设计说明书。b. 认真阅读和熟悉制造厂家设备图纸以及有关技术文件。c. 对业主提供的测量基准点进行复测，并自行设置整套安装控制点。d. 全面清扫、检查设备情况，对主要部件的主要尺寸及配合公差按图纸进行校核。e. 准备好施工验收规范和有关技术规定，以便在施工过程中记录、评定和监理签证。f. 编写好安装技术措施，对参加施工的全体人员进行技术交底。（2）生产准备a. 编制生产计划,根据土建工程的进度情况编制出详细的网络进度计划交监理工程师审批。b. 编制设备供货计划交监理工程师审批。c. 作好场地规划和设备卸车方案。d. 制作安装专用器具、施工设备进场。e. 消耗性材料采购。f. 设备到货后,会同甲方、监理、制造厂三方按合同的规定进行开箱清点、检查，并作出记录。18.2.2 埋件安装（1）安装前，首先从存放设备的场地调运出进行安装的埋件。（2）设置测量控制基准点：在支铰两侧边墙上焊好测量架，将控制支铰基础埋件的高程、中心的基准点放在测量架上；弧形轨道和底槛的控制基准点，可分别放在侧墙及地面上。（3）各埋件由 30t 施工门机配合吊装。（4）埋件安装顺序：门槽安装前，门槽中的模板等杂物必须清除干净。一、二期混凝土的结合面必须全部凿毛。按支铰埋件→底槛→弧形轨道顺序安装。（5）支铰预埋件安装质量关系到弧形闸门以后的安全运行，故要严格控制，支铰埋件中心尺寸符合要求后，做好加固工作，同时通知监理工程师验收，只有在监理工程师签发隐蔽工程签证后方可浇筑二期混凝土。（6）将底槛吊入二期混凝土预留槽，拉好控制基准线，调整其高程和里程，待各尺寸均符合设计、规程规范要求后焊接加固。（7）底槛安装加固后可安装侧轨，整套埋件安装加固后，请监理工程师全面检查验收，各项控制尺寸的偏差均应符合 DL/T5018-94《水利水电工程钢闸门制造安装及验...
