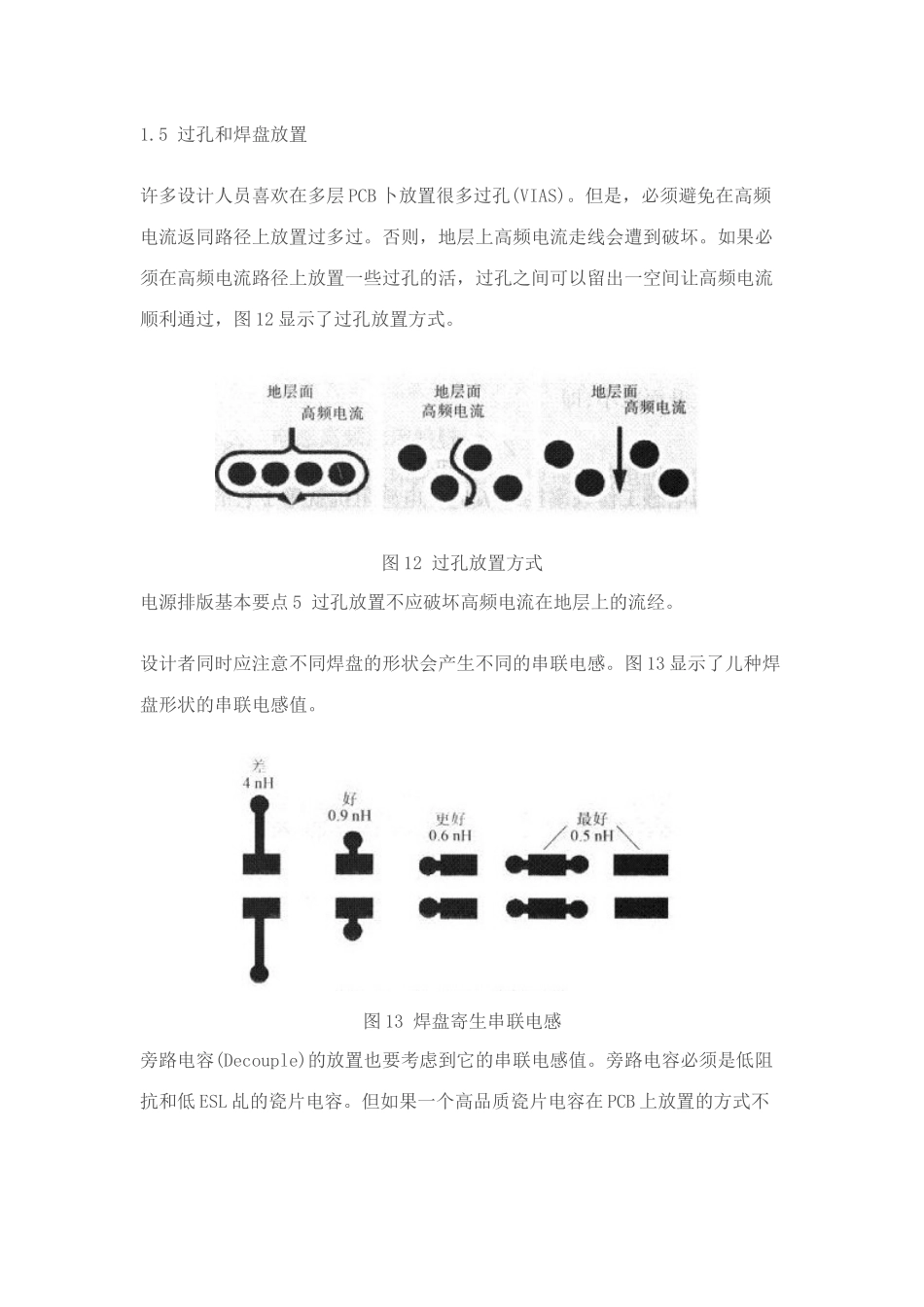

5 过孔和焊盘放置许多设计人员喜欢在多层 PCB 卜放置很多过孔(VIAS)
但是，必须避免在高频电流返同路径上放置过多过
否则，地层上高频电流走线会遭到破坏
如果必须在高频电流路径上放置一些过孔的活，过孔之间可以留出一空间让高频电流顺利通过，图 12 显示了过孔放置方式
图 12 过孔放置方式电源排版基本要点 5 过孔放置不应破坏高频电流在地层上的流经
设计者同时应注意不同焊盘的形状会产生不同的串联电感
图 13 显示了儿种焊盘形状的串联电感值
图 13 焊盘寄生串联电感旁路电容(Decouple)的放置也要考虑到它的串联电感值
旁路电容必须是低阻抗和低 ESL 乩的瓷片电容
但如果一个高品质瓷片电容在 PCB 上放置的方式不对，它的高频滤波功能也就消失了

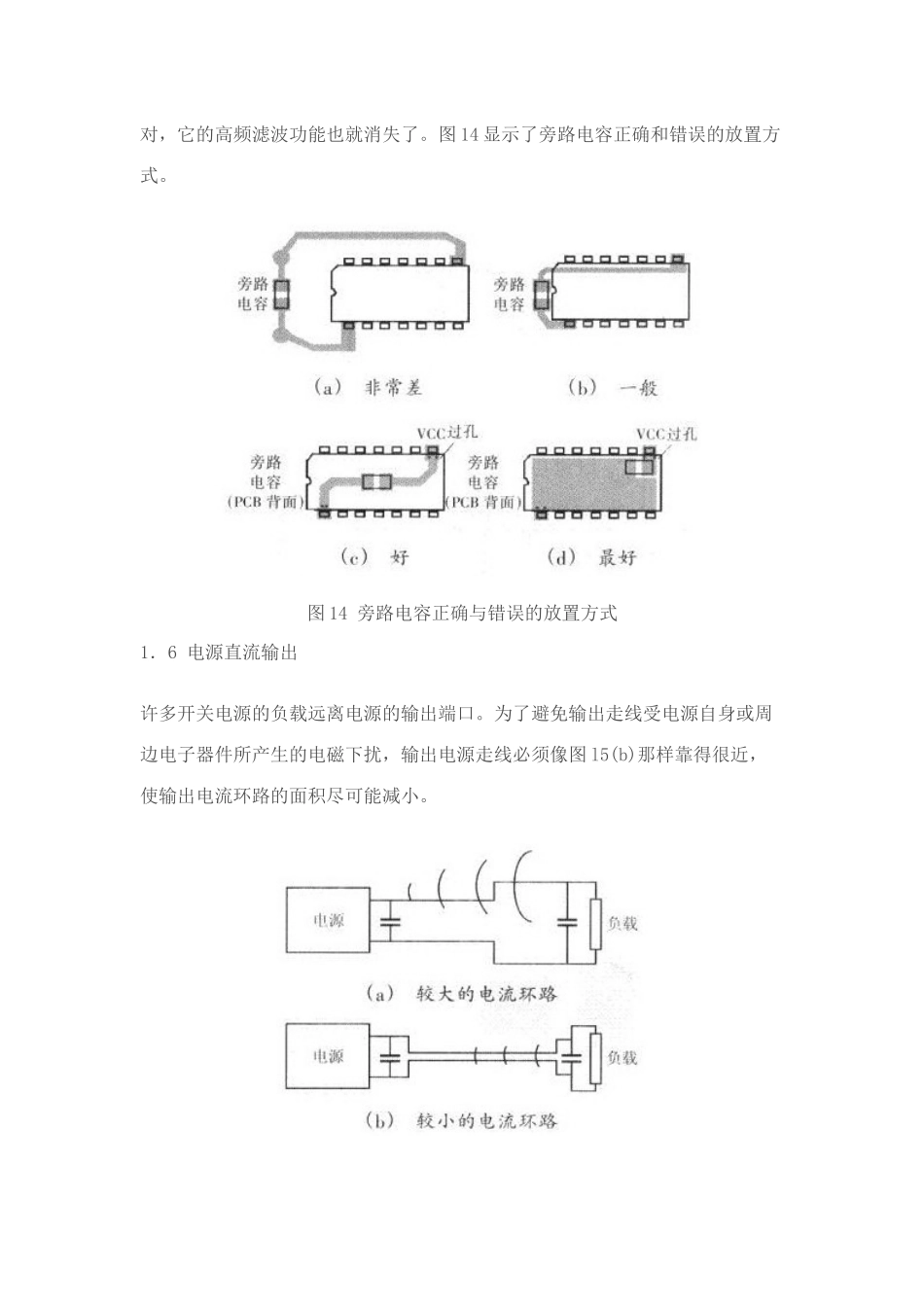

图 14 显示了旁路电容正确和错误的放置方式
图 14 旁路电容正确与错误的放置方式1．6 电源直流输出许多开关电源的负载远离电源的输出端口
为了避免输出走线受电源自身或周边电子器件所产生的电磁下扰，输出电源走线必须像图 l5(b)那样靠得很近，使输出电流环路的面积尽可能减小

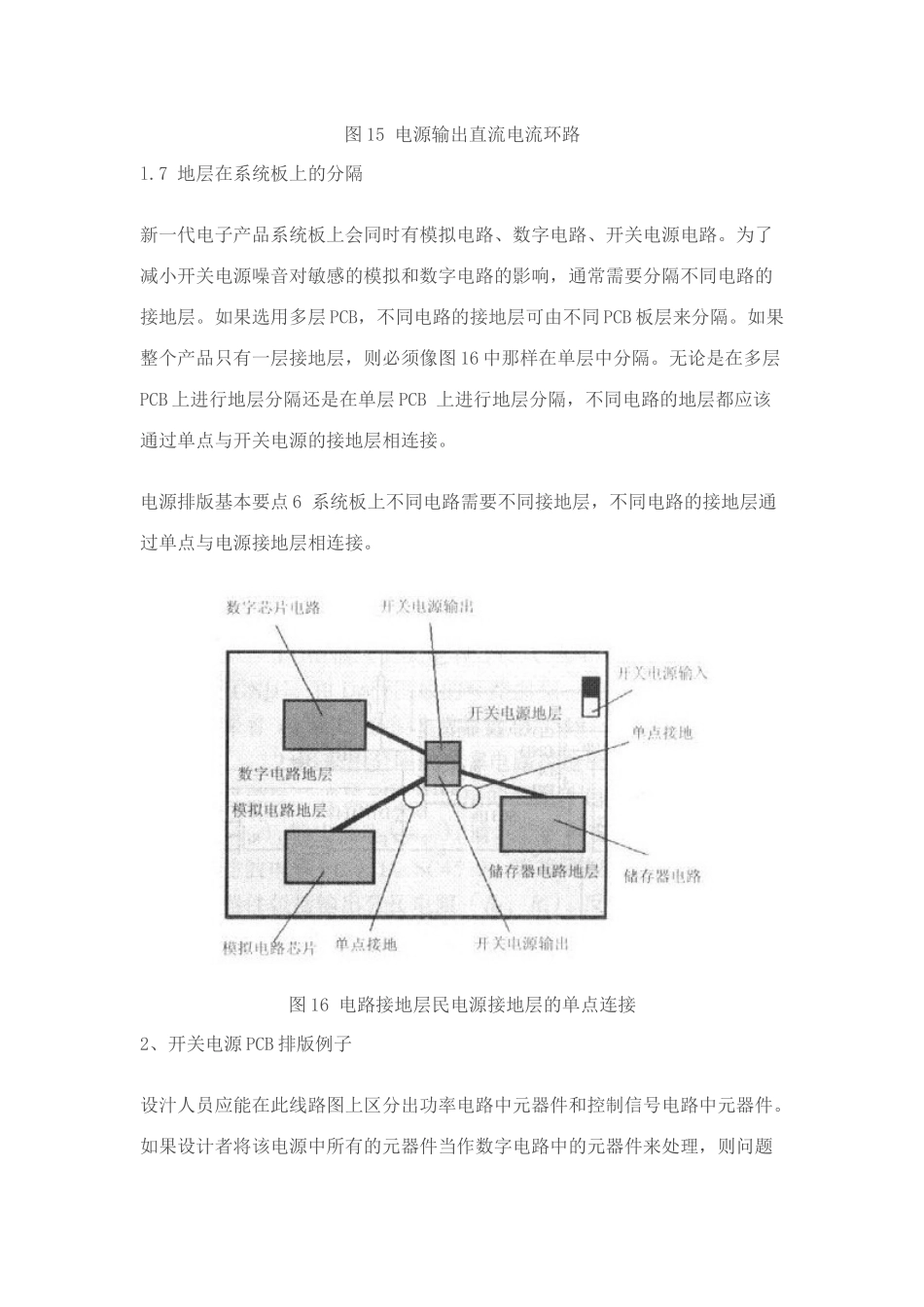

图 15 电源输出直流电流环路l
7 地层在系统板上的分隔新一代电子产品系统板上会同时有模拟电路、数字电路、开关电源电路
为了减小开关电源噪音对敏感的模拟和数字电路的影响，通常需要分隔不同电路的接地层
如果选用多层 PCB，不同电路的接地层可由不同 PCB 板层来分隔
如果整个产品只有一层接地层，则必须像图 16 中那样在单层中分隔
无论是在多层PCB 上进行地层分隔还是在单层 PCB 上进行地层分隔，不同电路的地层都应该通过单点与开关电源的接地层相连接
电源排版基本要点 6 系统板上不同电路需要不同接地层，不同电路的接地层通过单点与电源接地层相连接
图 16 电路接地层民电源接地层的单点连接2、开关电源 PCB 排版例子设汁人员应能在此线路
