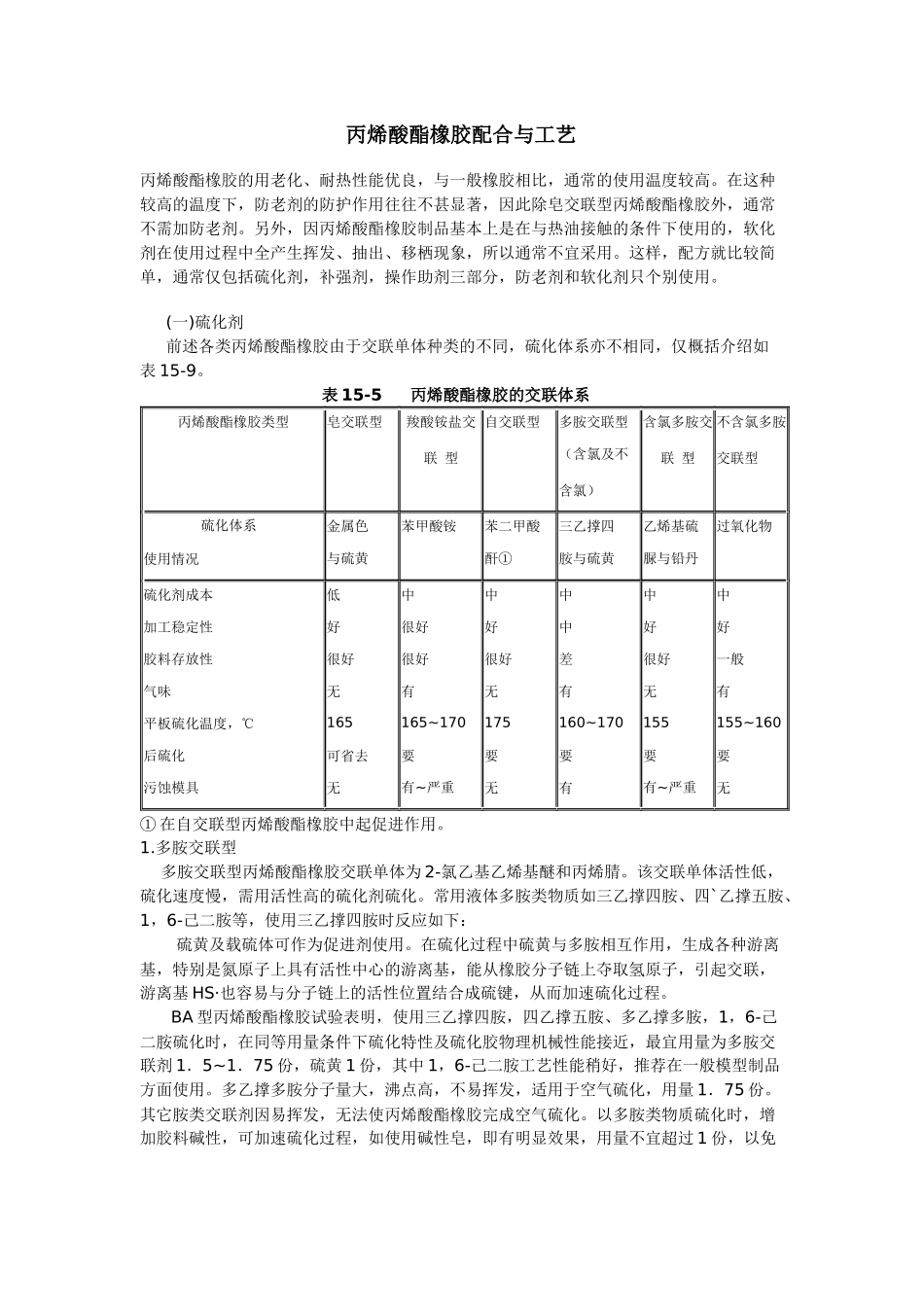

丙烯酸酯橡胶配合与工艺丙烯酸酯橡胶的用老化、耐热性能优良，与一般橡胶相比，通常的使用温度较高
在这种较高的温度下，防老剂的防护作用往往不甚显著，因此除皂交联型丙烯酸酯橡胶外，通常不需加防老剂
另外，因丙烯酸酯橡胶制品基本上是在与热油接触的条件下使用的，软化剂在使用过程中全产生挥发、抽出、移栖现象，所以通常不宜采用
这样，配方就比较简单，通常仅包括硫化剂，补强剂，操作助剂三部分，防老剂和软化剂只个别使用
(一)硫化剂 前述各类丙烯酸酯橡胶由于交联单体种类的不同，硫化体系亦不相同，仅概括介绍如表 15-9
表 15-5 丙烯酸酯橡胶的交联体系丙烯酸酯橡胶类型皂交联型羧酸铵盐交 联 型自交联型多胺交联型（含氯及不含氯）含氯多胺交 联 型不含氯多胺交联型 硫化体系使用情况金属色与硫黄苯甲酸铵苯二甲酸酐①三乙撑四胺与硫黄乙烯基硫脲与铅丹过氧化物硫化剂成本加工稳定性胶料存放性气味平板硫化温度，℃后硫化污蚀模具低好很好无165可省去无中很好很好有165~170要有~严重中好很好无175要无中中差有160~170要有中好很好无155要有~严重中好一般有155~160要无① 在自交联型丙烯酸酯橡胶中起促进作用
多胺交联型 多胺交联型丙烯酸酯橡胶交联单体为 2-氯乙基乙烯基醚和丙烯腈
该交联单体活性低，硫化速度慢，需用活性高的硫化剂硫化
常用液体多胺类物质如三乙撑四胺、四`乙撑五胺、1，6-己二胺等，使用三乙撑四胺时反应如下： 硫黄及载硫体可作为促进剂使用
在硫化过程中硫黄与多胺相互作用，生成各种游离基，特别是氮原子上具有活性中心的游离基，能从橡胶分子链上夺取氢原子，引起交联，游离基 HS·也容易与分子链上的活性位置结合成硫键，从而加速硫化过程
BA 型丙烯酸酯橡胶试验表明，使用三乙撑四胺，四乙撑五胺、多乙撑多胺，1，6-己二胺硫化时，在同等用量条件下硫化特性及硫化胶物理机械性能接近
