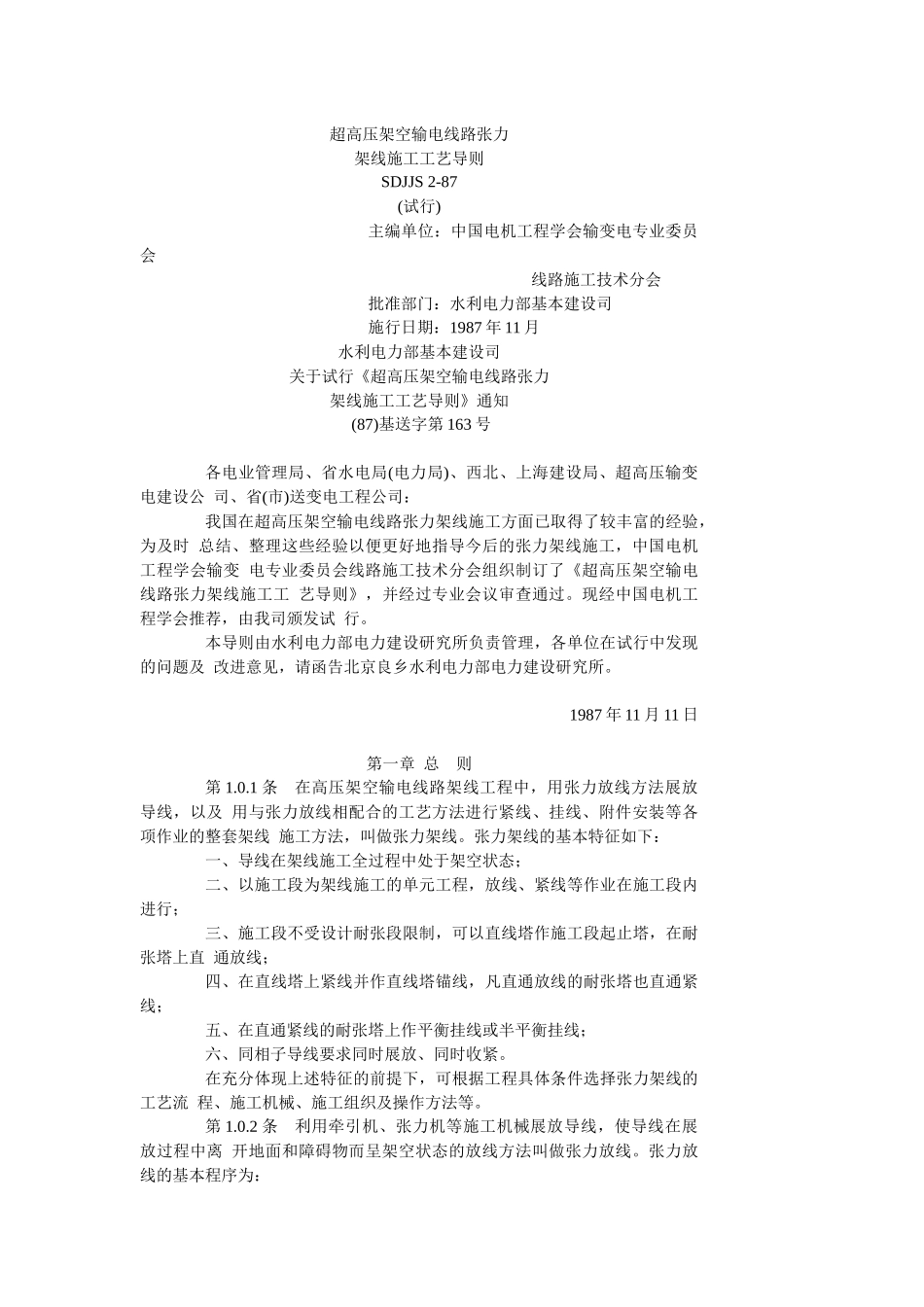

超高压架空输电线路张力 架线施工工艺导则 SDJJS 2-87 (试行) 主编单位：中国电机工程学会输变电专业委员会 线路施工技术分会 批准部门：水利电力部基本建设司 施行日期：1987 年 11 月 水利电力部基本建设司 关于试行《超高压架空输电线路张力 架线施工工艺导则》通知 (87)基送字第 163 号 各电业管理局、省水电局(电力局)、西北、上海建设局、超高压输变电建设公 司、省(市)送变电工程公司： 我国在超高压架空输电线路张力架线施工方面已取得了较丰富的经验，为及时 总结、整理这些经验以便更好地指导今后的张力架线施工，中国电机工程学会输变 电专业委员会线路施工技术分会组织制订了《超高压架空输电线路张力架线施工工 艺导则》，并经过专业会议审查通过。现经中国电机工程学会推荐，由我司颁发试 行。 本导则由水利电力部电力建设研究所负责管理，各单位在试行中发现的问题及 改进意见，请函告北京良乡水利电力部电力建设研究所。 1987 年 11 月 11 日 第一章 总 则 第 1.0.1 条 在高压架空输电线路架线工程中，用张力放线方法展放导线，以及 用与张力放线相配合的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线 施工方法，叫做张力架线。张力架线的基本特征如下： 一、导线在架线施工全过程中处于架空状态； 二、以施工段为架线施工的单元工程，放线、紧线等作业在施工段内进行； 三、施工段不受设计耐张段限制，可以直线塔作施工段起止塔，在耐张塔上直 通放线； 四、在直线塔上紧线并作直线塔锚线，凡直通放线的耐张塔也直通紧线； 五、在直通紧线的耐张塔上作平衡挂线或半平衡挂线； 六、同相子导线要求同时展放、同时收紧。 在充分体现上述特征的前提下，可根据工程具体条件选择张力架线的工艺流 程、施工机械、施工组织及操作方法等。 第 1.0.2 条 利用牵引机、张力机等施工机械展放导线，使导线在展放过程中离 开地面和障碍物而呈架空状态的放线方法叫做张力放线。张力放线的基本程序为： 一、展放导引绳：将导引绳分段展放，逐基穿过放线滑车，并与邻段相连。 二、牵放牵引绳：用小牵引机收卷导引绳，逐渐将施工段内的导引绳更换为牵 引绳。 三、牵放导线：用主牵引机收卷牵引绳，逐步将施工段内的牵引绳更换为导线。 以一根牵引绳同时牵放四根子导线，称为一牵四放线。同理，有一牵一、一牵 二、一牵三等放线方式。 第 1.0.3 条 张力架线具有下列优点：...
