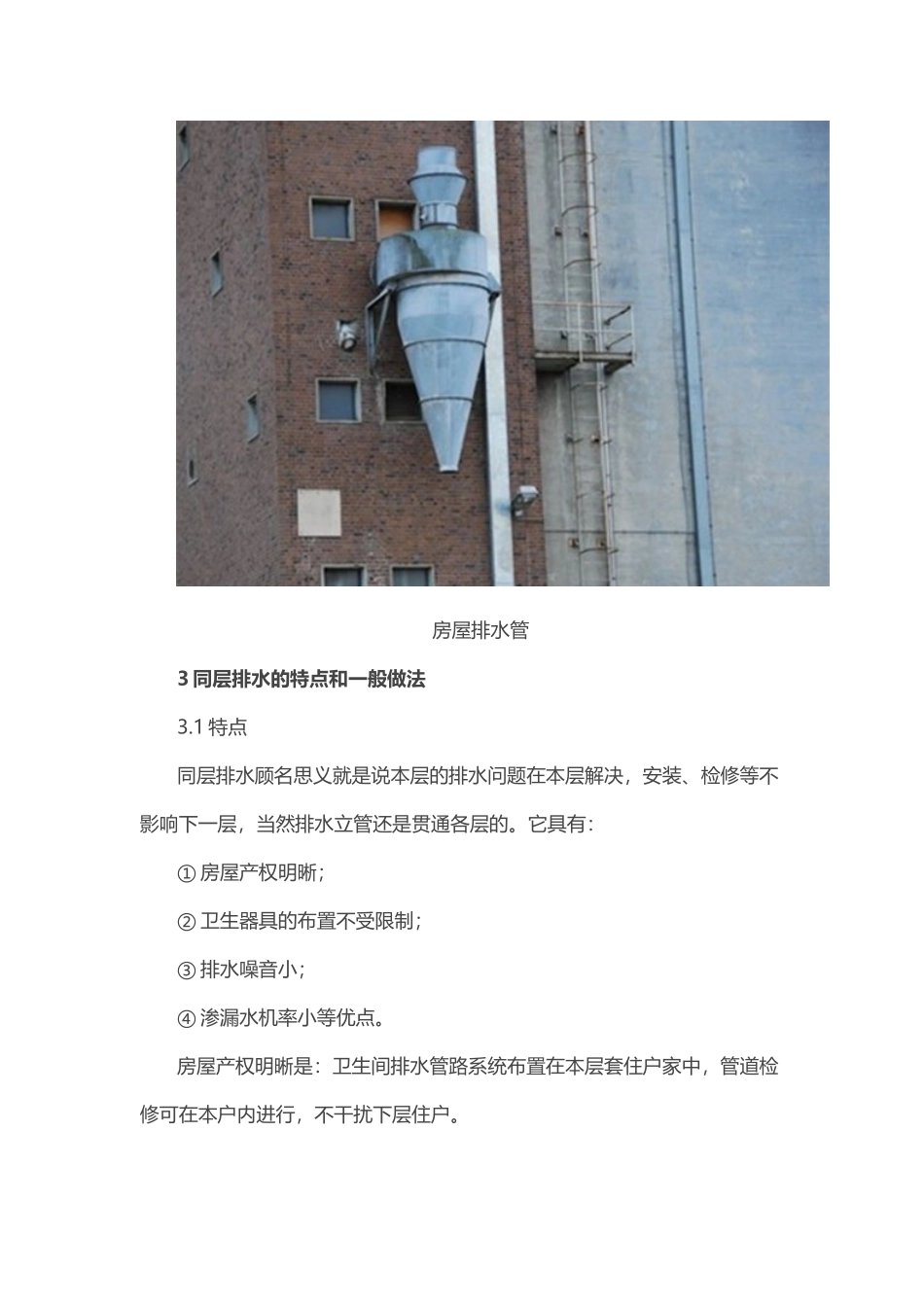

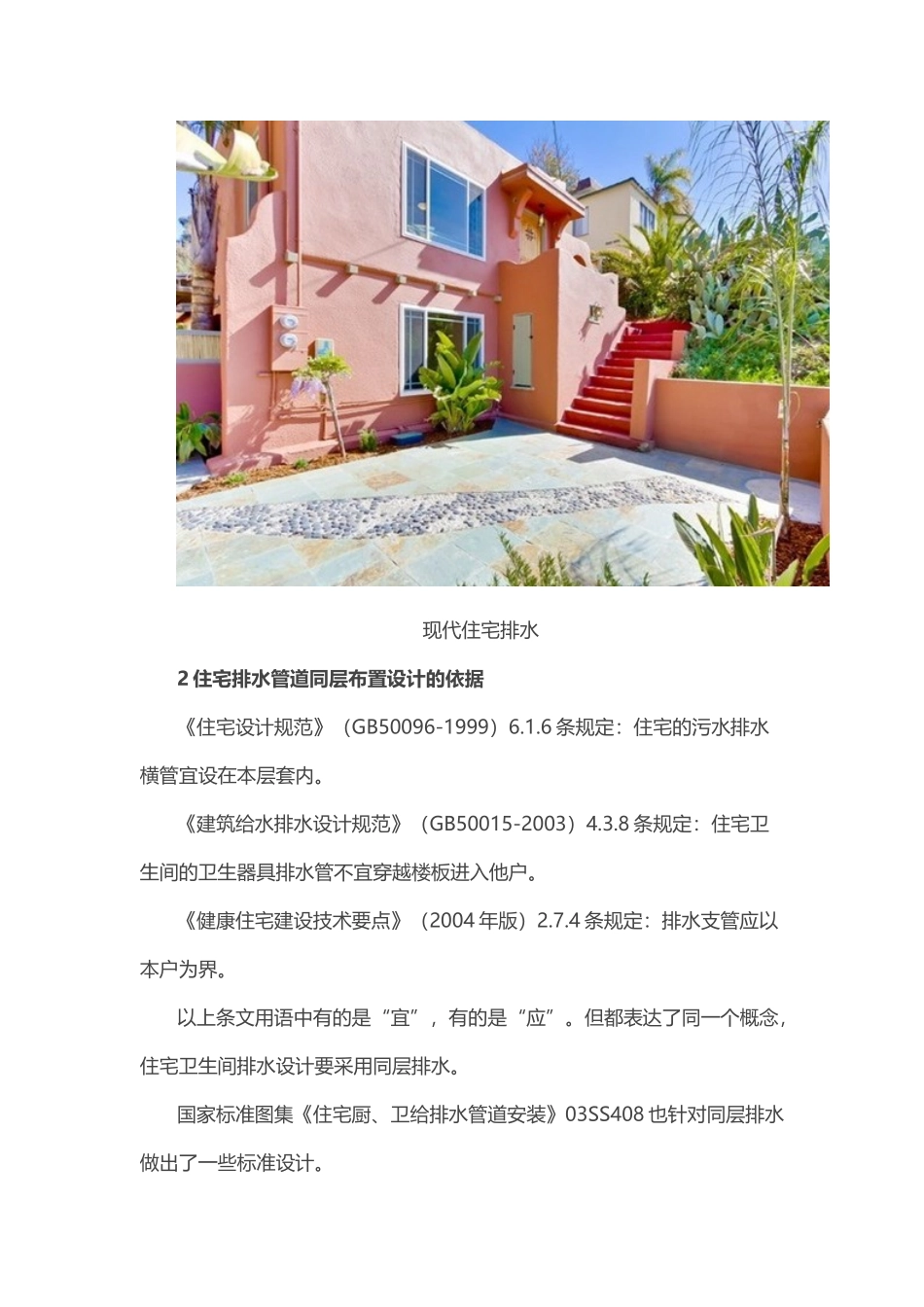

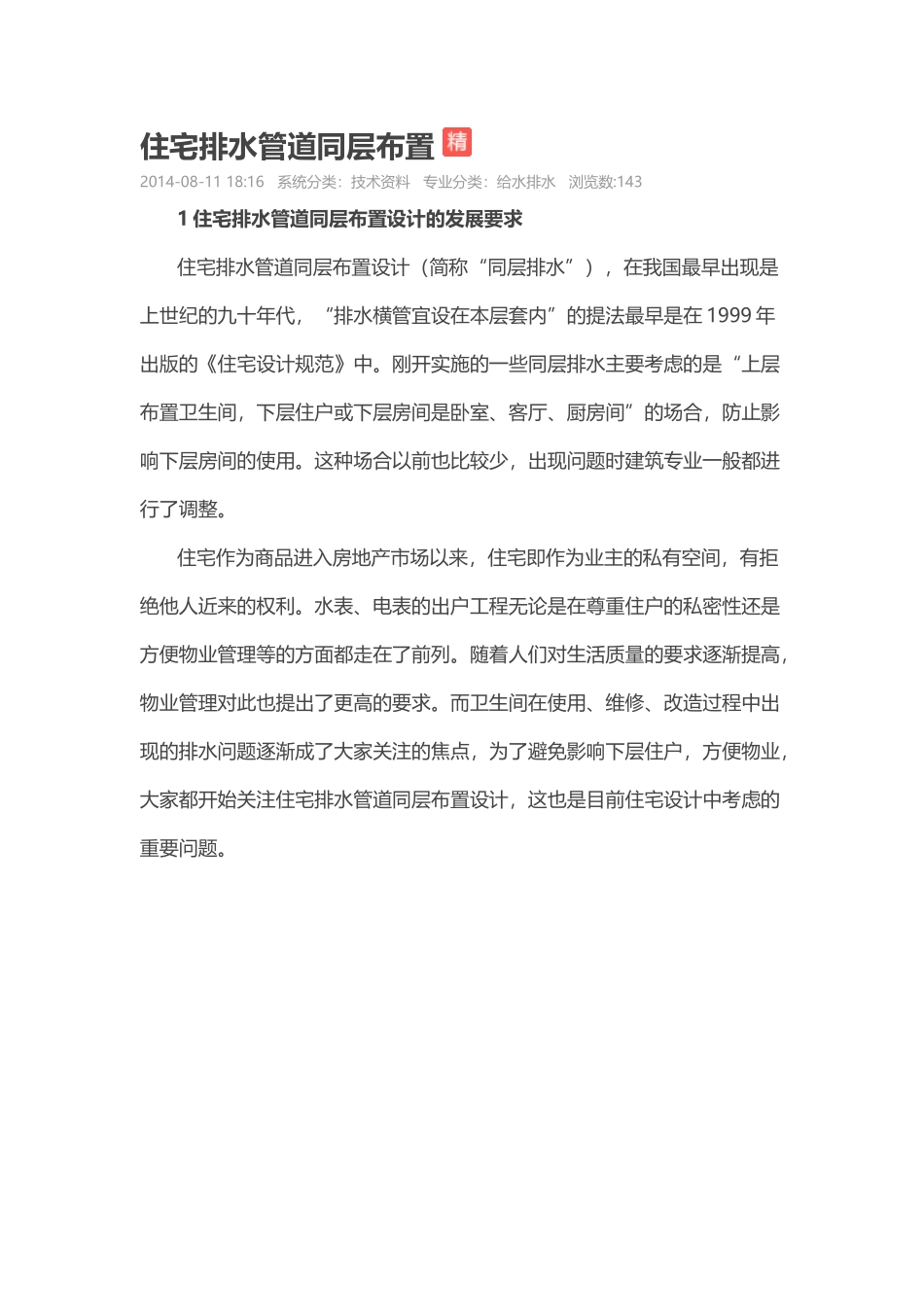

住宅排水管道同层布置2014-08-1118:16系统分类：技术资料专业分类：给水排水浏览数:1431住宅排水管道同层布置设计的发展要求住宅排水管道同层布置设计（简称“同层排水”），在我国最早出现是上世纪的九十年代，“排水横管宜设在本层套内”的提法最早是在1999年出版的《住宅设计规范》中。刚开实施的一些同层排水主要考虑的是“上层布置卫生间，下层住户或下层房间是卧室、客厅、厨房间”的场合，防止影响下层房间的使用。这种场合以前也比较少，出现问题时建筑专业一般都进行了调整。住宅作为商品进入房地产市场以来，住宅即作为业主的私有空间，有拒绝他人近来的权利。水表、电表的出户工程无论是在尊重住户的私密性还是方便物业管理等的方面都走在了前列。随着人们对生活质量的要求逐渐提高，物业管理对此也提出了更高的要求。而卫生间在使用、维修、改造过程中出现的排水问题逐渐成了大家关注的焦点，为了避免影响下层住户，方便物业，大家都开始关注住宅排水管道同层布置设计，这也是目前住宅设计中考虑的重要问题。现代住宅排水2住宅排水管道同层布置设计的依据《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。《建筑给水排水设计规范》（GB50015-2003）4.3.8条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。《健康住宅建设技术要点》（2004年版）2.7.4条规定：排水支管应以本户为界。以上条文用语中有的是“宜”，有的是“应”。但都表达了同一个概念，住宅卫生间排水设计要采用同层排水。国家标准图集《住宅厨、卫给排水管道安装》03SS408也针对同层排水做出了一些标准设计。房屋排水管3同层排水的特点和一般做法3.1特点同层排水顾名思义就是说本层的排水问题在本层解决，安装、检修等不影响下一层，当然排水立管还是贯通各层的。它具有：①房屋产权明晰；②卫生器具的布置不受限制；③排水噪音小；④渗漏水机率小等优点。房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。3.2同层排水的做法同层排水做法分为3种：降板同层排水；不降板同层排水；卫生间垫高法。（1）降板同层排水这种方法作的比较多，一般是卫生间楼板下沉350mm左右（根据需要），作为管道敷设空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。也可根据卫生器具的布置情况做卫生间局部楼板下沉。（2）不降板同层排水是指卫生间洁具后方砌一堵假墙，形成0.2M左右宽布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。该方式要求坐便器采用后排水方式的洁具。在深圳做的一些住宅采用了此方法。有些厂家对此研究了一些组合式管道连接装置称之为墙排水技术在做推广。（3）卫生间垫高法垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”，最主要的是不符合无障碍设计。在老房改造中不得已的情况下偶尔采用。后边不多加叙述。前两种方法标准图上都有示范。降板的做法使用的比较多，但现在宣传更多的是不降板同层排水。卫生间同层排水4同层排水不同做法的具体分析针对国家标准图集和目前同层排水碰到的问题进行分析4.1降板同层排水（1）降板同层排水其适用范围广，设计时主要工作是确定好降板的高度，一般不小于350mm。（2）降板同层排水虽然满足了同层的要求，但管道的运行情况无法知道，增加了检修的困难。（3）沉箱（下沉部分所形成的空间）的排水问题：面层的防水要是做的不好，沉箱就变成了一个污水池，破坏了建筑和环境卫生。这也是降板的一大隐患。因此部分省份的审图部门要...
