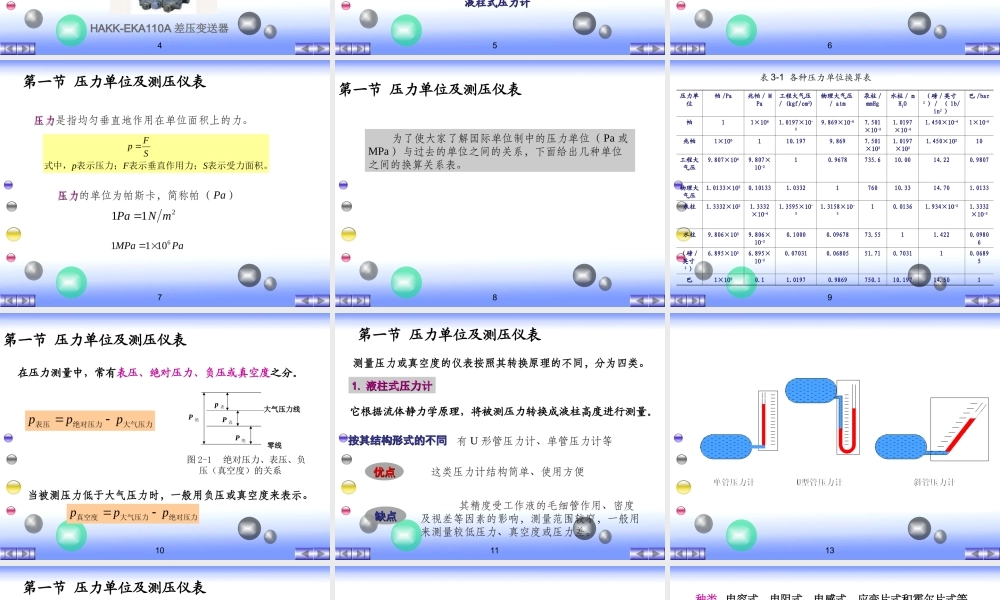

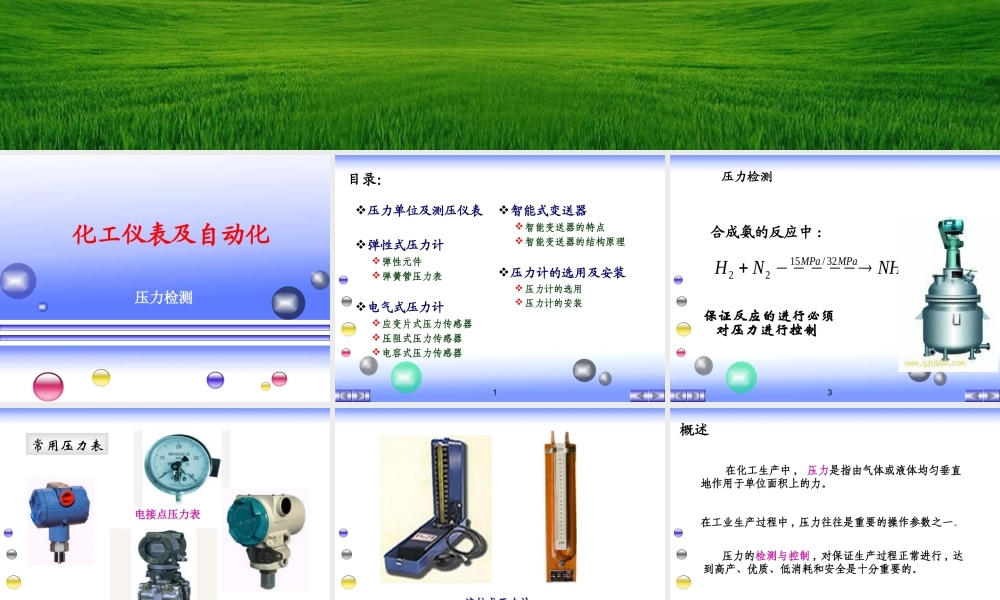

化工仪表自动化化工仪表自动化全有文档化工仪表及自动化压力检测 压力单位及测压仪表弹性式压力计弹性元件弹簧管压力表电气式压力计应变片式压力传感器压阻式压力传感器电容式压力传感器1目录：智能式变送器智能变送器的特点智能变送器的结构原理压力计的选用及安装 压力计的选用 压力计的安装 压力检测332/1522NHNHMPaMPa合成氨的反应中 :保证反应的进行必须对压力进行控制3常用压力表电接点压力表 HAKK-EKA110A 差压变送器 45液柱式压力计液柱式压力计概述6 在化工生产中 , 压力是指由气体或液体均匀垂直地作用于单位面积上的力。 在工业生产过程中 , 压力往往是重要的操作参数之一。 压力的检测与控制 , 对保证生产过程正常进行 , 达到高产、优质、低消耗和安全是十分重要的。 第一节 压力单位及测压仪表表示受力面积。表示垂直作用力；表示压力；式中，SFpSFp 压力压力是指均匀垂直地作用在单位面积上的力。压力压力的单位为帕斯卡，简称帕（ Pa ）211mNPa PaMPa610117第一节 压力单位及测压仪表 为了使大家了解国际单位制中的压力单位（ Pa 或MPa ）与过去的单位之间的关系，下面给出几种单位之间的换算关系表。 89压力单位帕 /Pa兆帕 / MPa工程大气压/ (kgf/cm2)物理大气压/ atm汞柱 / mmHg水柱 / mH2O（磅 / 英寸2 ） / （ 1b/in2 ）巴 /bar帕11×1061.0197×10-59.869×10-67.501×10-31.0197×10-41.450×10-41×10-5兆帕1×106110.1979.8697.501×1031.0197×1021.450×10210工程大气压9.807×1049.807×10-210.9678735.610.0014.220.9807物理大气压1.0133×1050.101331.0332176010.3314.701.0133汞柱1.3332×1021.3332×10-41.3595×10-31.3158×10-310.01361.934×10-21.3332×10-3水柱9.806×1039.806×10-30.10000.0967873.5511.4220.09806（磅 /英寸2 ）6.895×1036.895×10-30.070310.0680551.710.703110.06895巴1×1050.11.01970.9869750.110.19714.501表 3-1 各种压力单位换算表第一节 压力单位及测压仪表大气压力绝对压力表压ppp10在压力测量中，常有表压、绝对压力、负压或真空度之分。 绝对压力大气压力真空度ppp当被测压力低于大气压力时，一般用负压或真空度来表示。p 表P 真P 绝P 绝大气压力线 零线图 2-1 绝对压力、表压、负压（真空度）的关系第一节 压力单位及测压仪表11测量压力或真空度的...
