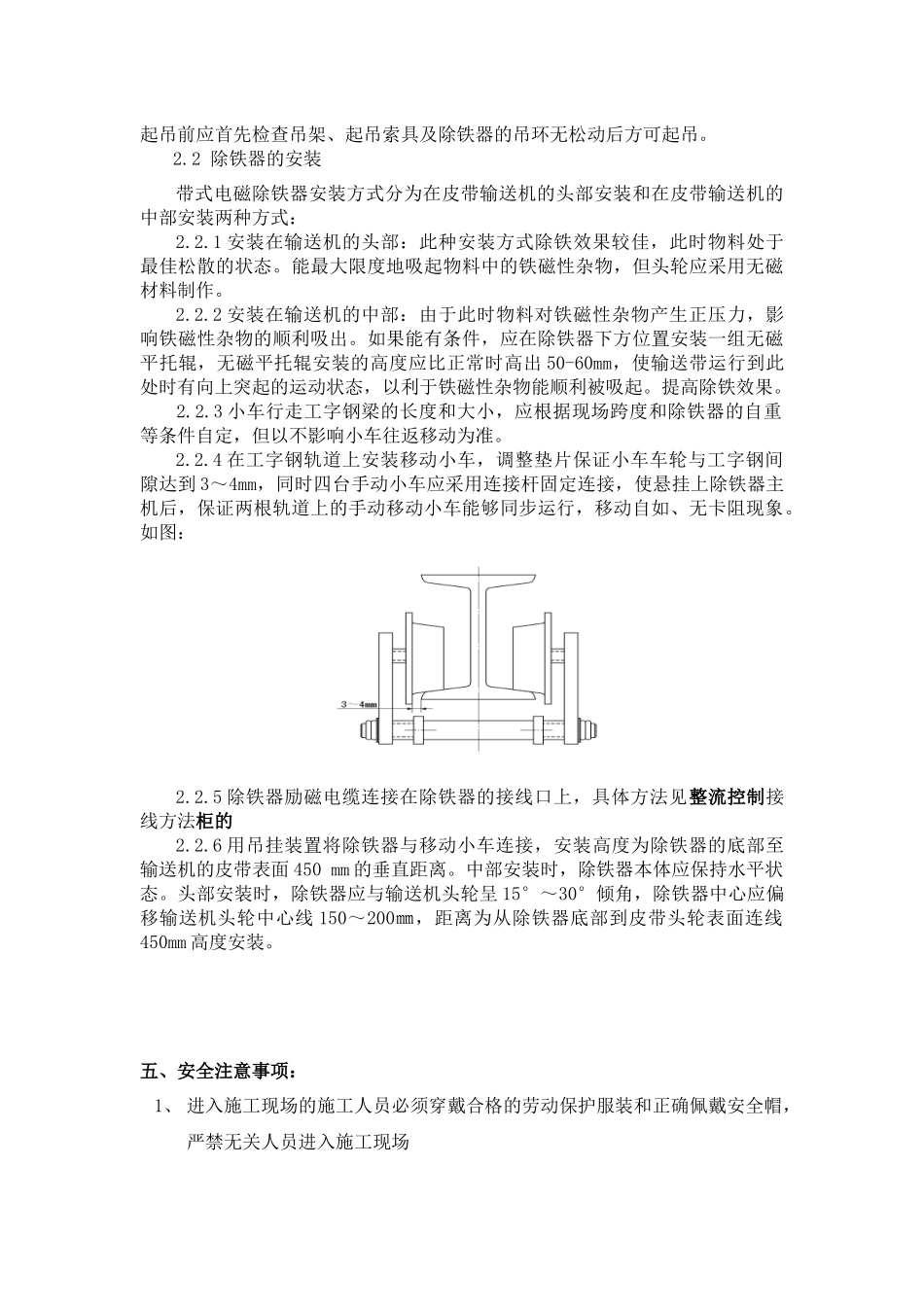

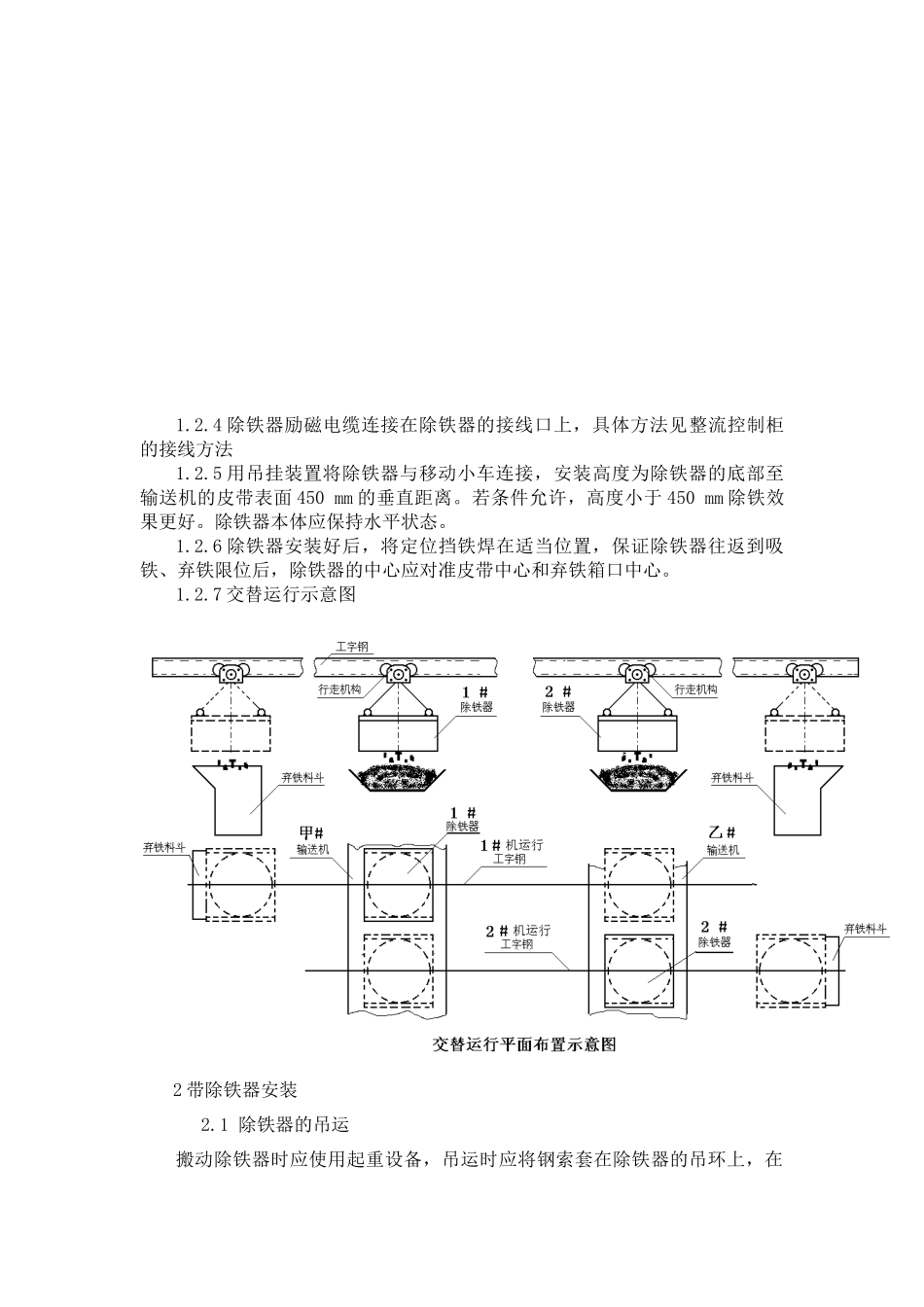

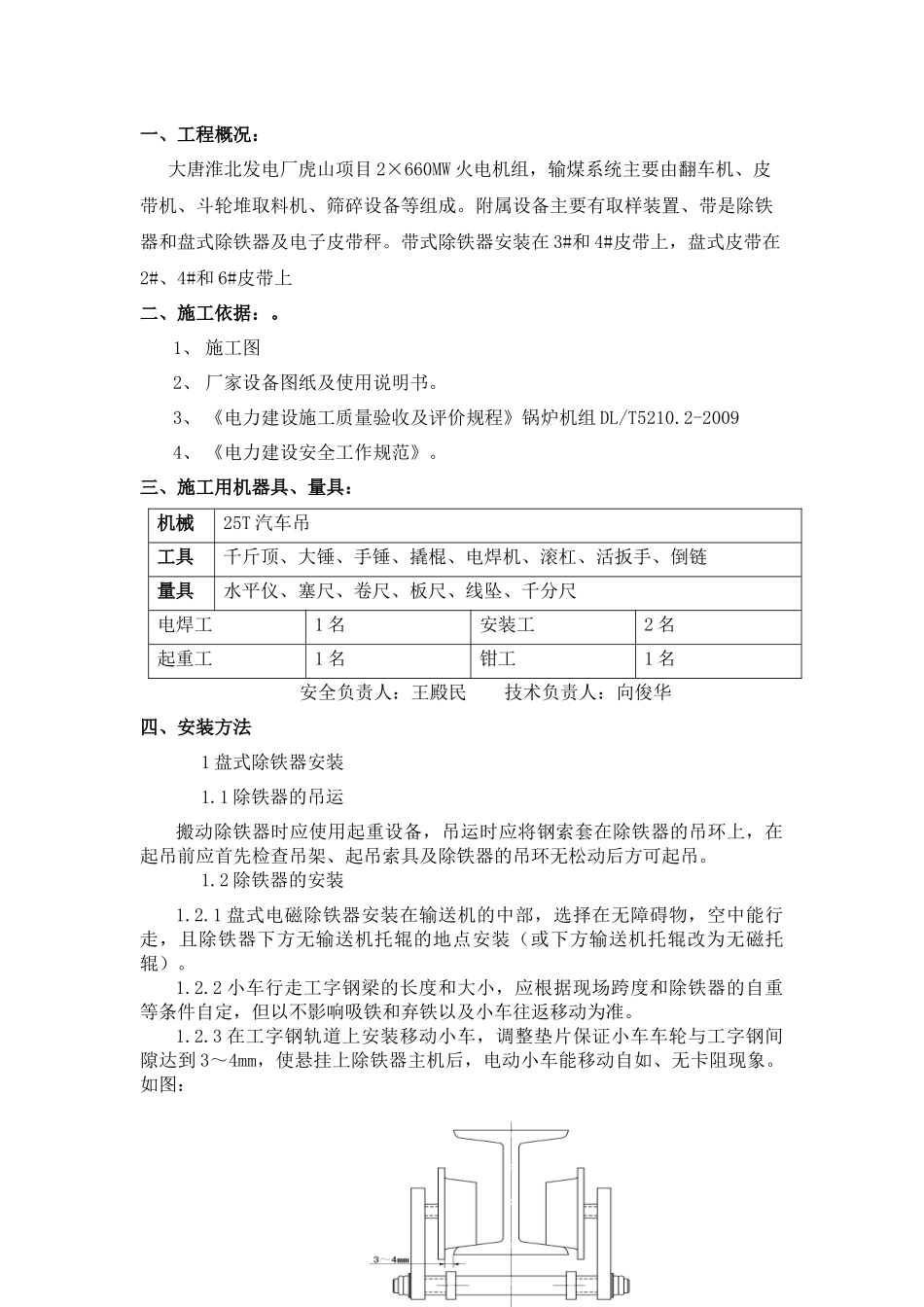

一、工程概况： 大唐淮北发电厂虎山项目 2×660MW 火电机组，输煤系统主要由翻车机、皮带机、斗轮堆取料机、筛碎设备等组成。附属设备主要有取样装置、带是除铁器和盘式除铁器及电子皮带秤。带式除铁器安装在 3#和 4#皮带上，盘式皮带在2#、4#和 6#皮带上二、施工依据：。1、 施工图2、 厂家设备图纸及使用说明书。3、 《电力建设施工质量验收及评价规程》锅炉机组 DL/T5210.2-20094、 《电力建设安全工作规范》。三、施工用机器具、量具：机械25T 汽车吊工具千斤顶、大锤、手锤、撬棍、电焊机、滚杠、活扳手、倒链量具水平仪、塞尺、卷尺、板尺、线坠、千分尺电焊工1 名安装工2 名起重工1 名钳工1 名 安全负责人：王殿民 技术负责人：向俊华四、安装方法1 盘式除铁器安装1.1 除铁器的吊运 搬动除铁器时应使用起重设备，吊运时应将钢索套在除铁器的吊环上，在起吊前应首先检查吊架、起吊索具及除铁器的吊环无松动后方可起吊。1.2 除铁器的安装1.2.1 盘式电磁除铁器安装在输送机的中部，选择在无障碍物，空中能行走，且除铁器下方无输送机托辊的地点安装（或下方输送机托辊改为无磁托辊）。1.2.2 小车行走工字钢梁的长度和大小，应根据现场跨度和除铁器的自重等条件自定，但以不影响吸铁和弃铁以及小车往返移动为准。1.2.3 在工字钢轨道上安装移动小车，调整垫片保证小车车轮与工字钢间隙达到 3～4mm，使悬挂上除铁器主机后，电动小车能移动自如、无卡阻现象。如图：1.2.4 除铁器励磁电缆连接在除铁器的接线口上，具体方法见整流控制柜的接线方法1.2.5 用吊挂装置将除铁器与移动小车连接，安装高度为除铁器的底部至输送机的皮带表面 450 mm 的垂直距离。若条件允许，高度小于 450 mm 除铁效果更好。除铁器本体应保持水平状态。1.2.6 除铁器安装好后，将定位挡铁焊在适当位置，保证除铁器往返到吸铁、弃铁限位后，除铁器的中心应对准皮带中心和弃铁箱口中心。1.2.7 交替运行示意图2 带除铁器安装2.1 除铁器的吊运 搬动除铁器时应使用起重设备，吊运时应将钢索套在除铁器的吊环上，在起吊前应首先检查吊架、起吊索具及除铁器的吊环无松动后方可起吊。2.2 除铁器的安装带式电磁除铁器安装方式分为在皮带输送机的头部安装和在皮带输送机的中部安装两种方式：2.2.1 安装在输送机的头部：此种安装方式除铁效果较佳，此时物料处于最佳松散的状态。能最大限度地吸起物料中的铁磁性杂物，但头轮应采用无磁材料制作...
