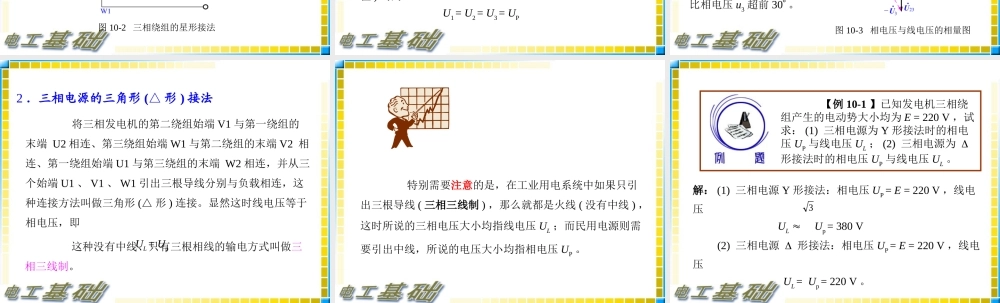

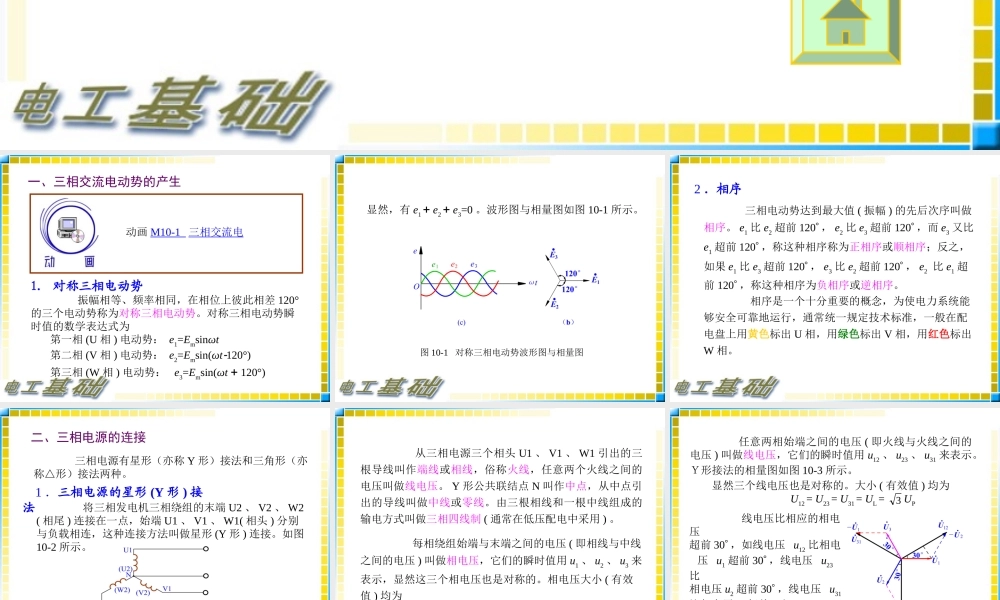

第一节 三相交流电源一、三相交流电动势的产生二、三相电源的连接 一、三相交流电动势的产生 1. 对称三相电动势 振幅相等、频率相同，在相位上彼此相差 120°的三个电动势称为对称三相电动势。对称三相电动势瞬时值的数学表达式为 动画 M10-1 三相交流电 第一相 (U 相 ) 电动势： e1=Emsinωt 第二相 (V 相 ) 电动势： e2=Emsin(ωt120°) 第三相 (W 相 ) 电动势： e3=Emsin(ωt 120°) 显然，有 e1 e2 e3=0 。波形图与相量图如图 10-1 所示。图 10-1 对称三相电动势波形图与相量图 相序是一个十分重要的概念，为使电力系统能够安全可靠地运行，通常统一规定技术标准，一般在配电盘上用黄色标出 U 相，用绿色标出 V 相，用红色标出W 相。2 ．相序 三相电动势达到最大值 ( 振幅 ) 的先后次序叫做相序。 e1 比 e2 超前 120 ， e2 比 e3 超前 120 ，而 e3 又比e1 超前 120 ，称这种相序称为正相序或顺相序；反之，如果 e1 比 e3 超前 120 ， e3 比 e2 超前 120 ， e2 比 e1 超前 120 ，称这种相序为负相序或逆相序。 二、三相电源的连接 三相电源有星形（亦称 Y 形）接法和三角形（亦称△形）接法两种。 1 ．三相电源的星形 (Y 形 ) 接法 将三相发电机三相绕组的末端 U2 、 V2 、 W2( 相尾 ) 连接在一点，始端 U1 、 V1 、 W1( 相头 ) 分别与负载相连，这种连接方法叫做星形 (Y 形 ) 连接。如图10-2 所示。 图 10-2 三相绕组的星形接法 从三相电源三个相头 U1 、 V1 、 W1 引出的三根导线叫作端线或相线，俗称火线，任意两个火线之间的电压叫做线电压。 Y 形公共联结点 N 叫作中点，从中点引出的导线叫做中线或零线。由三根相线和一根中线组成的输电方式叫做三相四线制 ( 通常在低压配电中采用 ) 。 每相绕组始端与末端之间的电压 ( 即相线与中线之间的电压 ) 叫做相电压，它们的瞬时值用 u1 、 u2 、 u3 来表示，显然这三个相电压也是对称的。相电压大小 ( 有效值 ) 均为 U1 = U2 = U3 = UP 任意两相始端之间的电压 ( 即火线与火线之间的电压 ) 叫做线电压，它们的瞬时值用 u12 、 u23 、 u31 来表示。Ｙ形接法的相量图如图 10-3 所示。 显然三个线电压也是对称的。大小 ( 有效值 ) 均为U12 = U23 = U31 = UL = UP3 线电压比...
