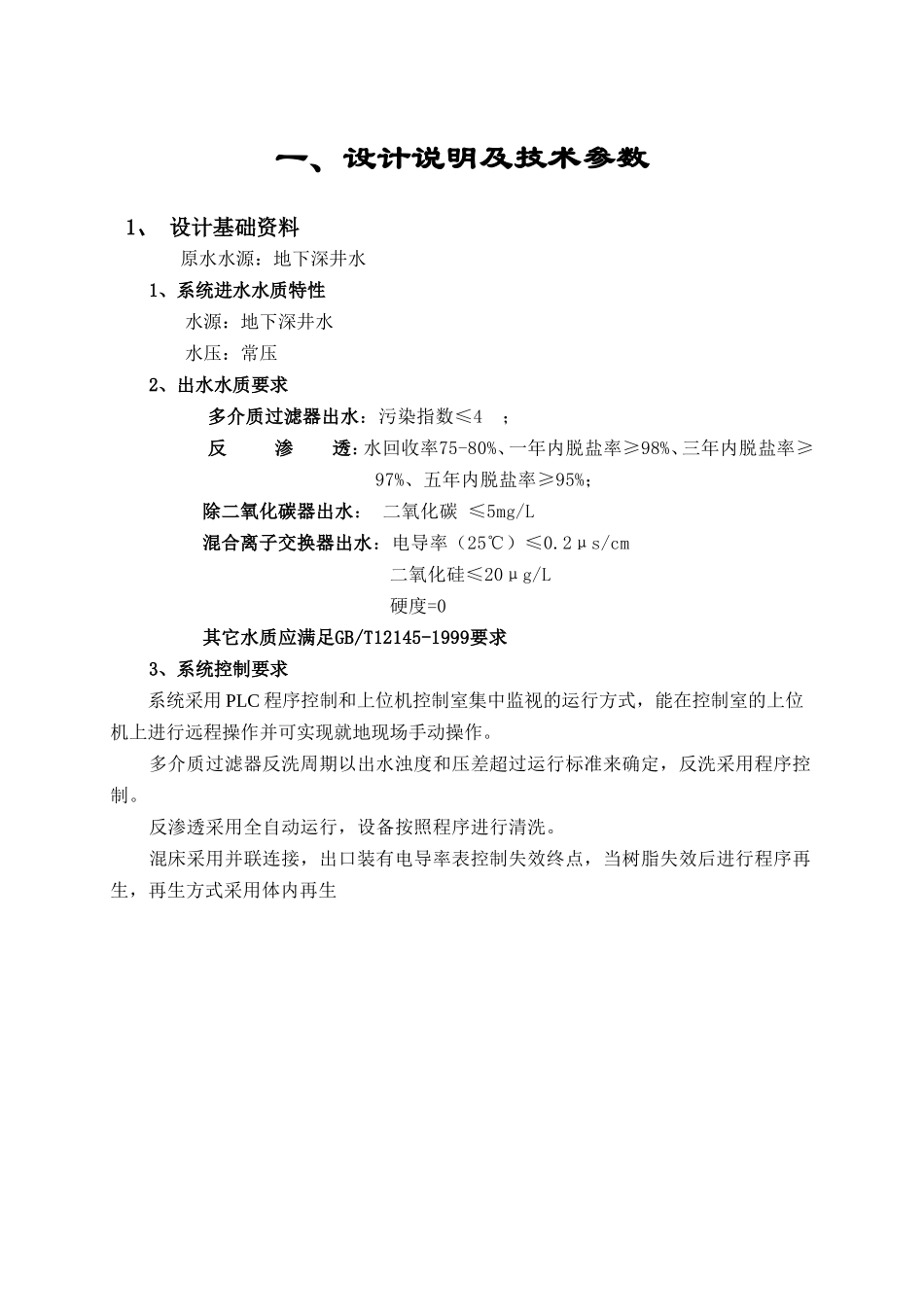

2×60T/H 电厂化学水设备技术方案一、设计说明及技术参数1、 设计基础资料 原水水源：地下深井水 1、系统进水水质特性水源：地下深井水水压：常压2、出水水质要求多介质过滤器出水：污染指数≤4 ；反 渗 透：水回收率75-80%、一年内脱盐率≥98%、三年内脱盐率≥97%、五年内脱盐率≥95%；除二氧化碳器出水： 二氧化碳 ≤5mg/L混合离子交换器出水：电导率（25℃）≤0.2μs/cm 二氧化硅≤20μg/L硬度=0其它水质应满足GB/T12145-1999要求3、系统控制要求系统采用 PLC 程序控制和上位机控制室集中监视的运行方式，能在控制室的上位机上进行远程操作并可实现就地现场手动操作。多介质过滤器反洗周期以出水浊度和压差超过运行标准来确定，反洗采用程序控制。反渗透采用全自动运行，设备按照程序进行清洗。混床采用并联连接，出口装有电导率表控制失效终点，当树脂失效后进行程序再生，再生方式采用体内再生二、设计参考规范和标准★ 设备制造和材料符合下列标准和规定的最新版本的要求：GB150一1998《钢制压力容器》JB/T2932一1999《水处理设备制造技术条件》HGJ32一90《橡胶衬里化工设备》《压力容器安全技术监察规程》JB/T4715一92《固定式管板式换热器型式与基本参数》美国机械工程师协会（ASME）美国材料试验学会（ASTM）★ 对外接口法兰符合下列要求：JB/T74一94《管路法兰技术条件》JB/T74一94《管路法兰类型》★ 衬里钢管和管件符合下列标准的最新版本的规定要求：HG21501《衬胶钢管和管件》电力建设施工、验收及质量验评标准（水处理及制氢装置篇）（试行）HG20538《衬塑（PP、PE、PVC）钢管和管件》★ 设备外部管路的设计符合：DL/T5054一1996《火力发电厂汽水管道设计技术规定》DL/T5068一1996《火力发电厂化学设计技术规程》现行最新版本的规定要求。★ 控制系统符合下列规范和标准NEC 国家电气规范NEMA 国家电气制造商协会ISA 美国仪表协会UL 美国保险商实验室IEEE 电气电子工程师协会EIA 美国电子工业协会三、工艺系统说明一、 工艺流程1．水处理系统工艺流程： ① 原水箱→原水泵→（絮凝剂投加装置）→多介质过滤器→（阻垢剂投加装置）→精密过滤器→高压泵→反渗透装置→除CO2器→中间水箱→中间水泵→混合离子交换器→树脂捕捉器→酸碱再生系统→除盐水箱→除盐水泵→用水点。②原水箱→原水泵→（絮凝剂投加装置）→多介质过滤器→（阻垢剂投加装置）→精密过滤器→一级高压泵→一级反渗透装置→二级高压泵...
