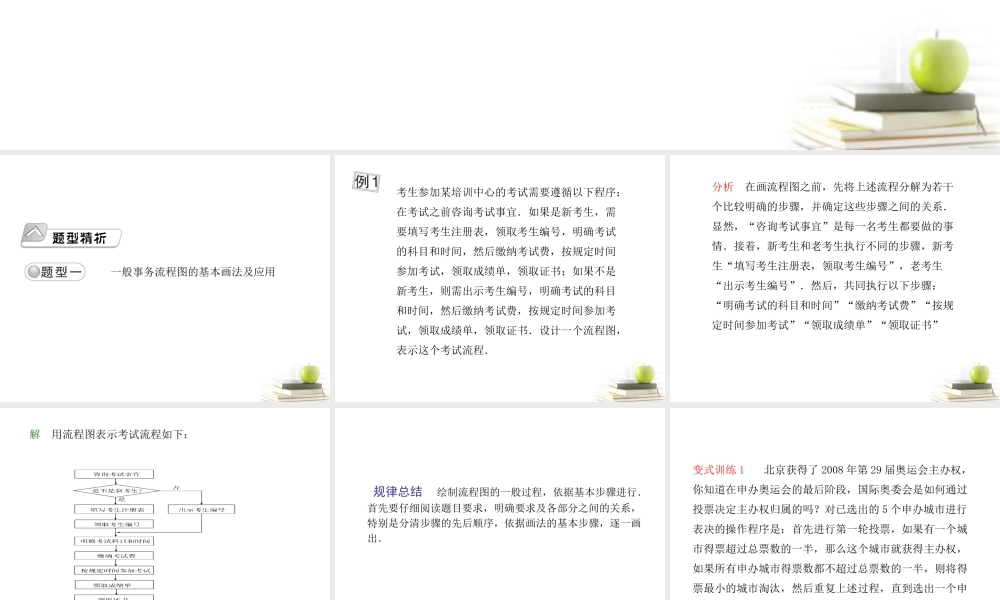

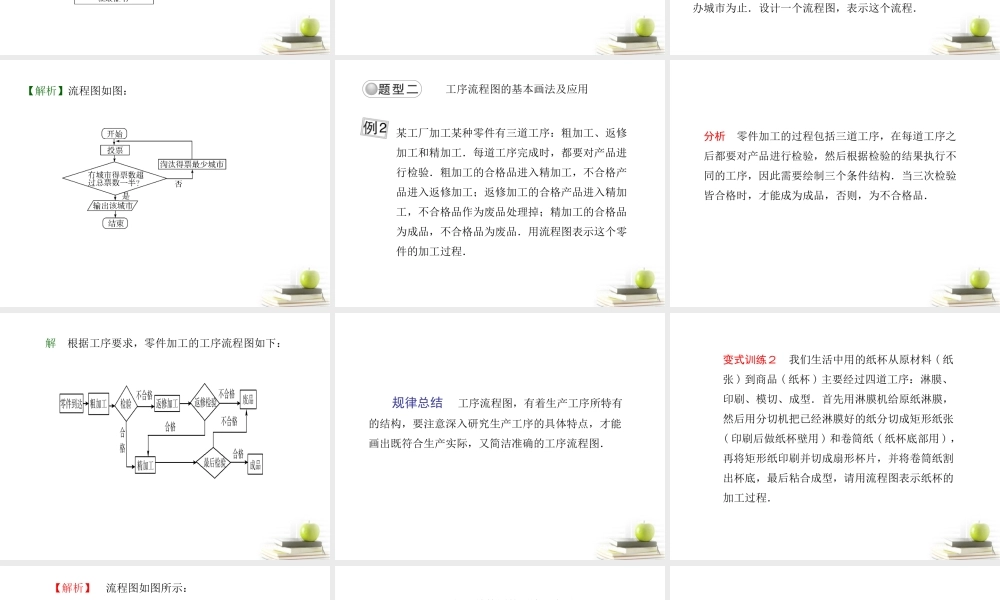

第三节 流程图与结构图一般事务流程图的基本画法及应用考生参加某培训中心的考试需要遵循以下程序：在考试之前咨询考试事宜．如果是新考生，需要填写考生注册表，领取考生编号，明确考试的科目和时间，然后缴纳考试费，按规定时间参加考试，领取成绩单，领取证书；如果不是新考生，则需出示考生编号，明确考试的科目和时间，然后缴纳考试费，按规定时间参加考试，领取成绩单，领取证书．设计一个流程图，表示这个考试流程．分析 在画流程图之前，先将上述流程分解为若干个比较明确的步骤，并确定这些步骤之间的关系．显然，“咨询考试事宜”是每一名考生都要做的事情．接着，新考生和老考生执行不同的步骤，新考生“填写考生注册表，领取考生编号”，老考生“出示考生编号”．然后，共同执行以下步骤：“明确考试的科目和时间”“缴纳考试费”“按规定时间参加考试”“领取成绩单”“领取证书” 解 用流程图表示考试流程如下： 规律总结 绘制流程图的一般过程，依据基本步骤进行．首先要仔细阅读题目要求，明确要求及各部分之间的关系，特别是分清步骤的先后顺序，依据画法的基本步骤，逐一画出． 变式训练 1 北京获得了 2008 年第 29 届奥运会主办权，你知道在申办奥运会的最后阶段，国际奥委会是如何通过投票决定主办权归属的吗？对已选出的 5 个申办城市进行表决的操作程序是：首先进行第一轮投票，如果有一个城市得票超过总票数的一半，那么这个城市就获得主办权，如果所有申办城市得票数都不超过总票数的一半，则将得票最小的城市淘汰，然后重复上述过程，直到选出一个申办城市为止．设计一个流程图，表示这个流程． 【解析】流程图如图：工序流程图的基本画法及应用某工厂加工某种零件有三道工序：粗加工、返修加工和精加工．每道工序完成时，都要对产品进行检验．粗加工的合格品进入精加工，不合格产品进入返修加工；返修加工的合格产品进入精加工，不合格品作为废品处理掉；精加工的合格品为成品，不合格品为废品．用流程图表示这个零件的加工过程．分析 零件加工的过程包括三道工序，在每道工序之后都要对产品进行检验，然后根据检验的结果执行不同的工序，因此需要绘制三个条件结构．当三次检验皆合格时，才能成为成品，否则，为不合格品．解 根据工序要求，零件加工的工序流程图如下： 规律总结 工序流程图，有着生产工序所特有的结构，要注意深入研究生产工序的具体特点，才能画出既符合生产实际，又简洁准确的工...
