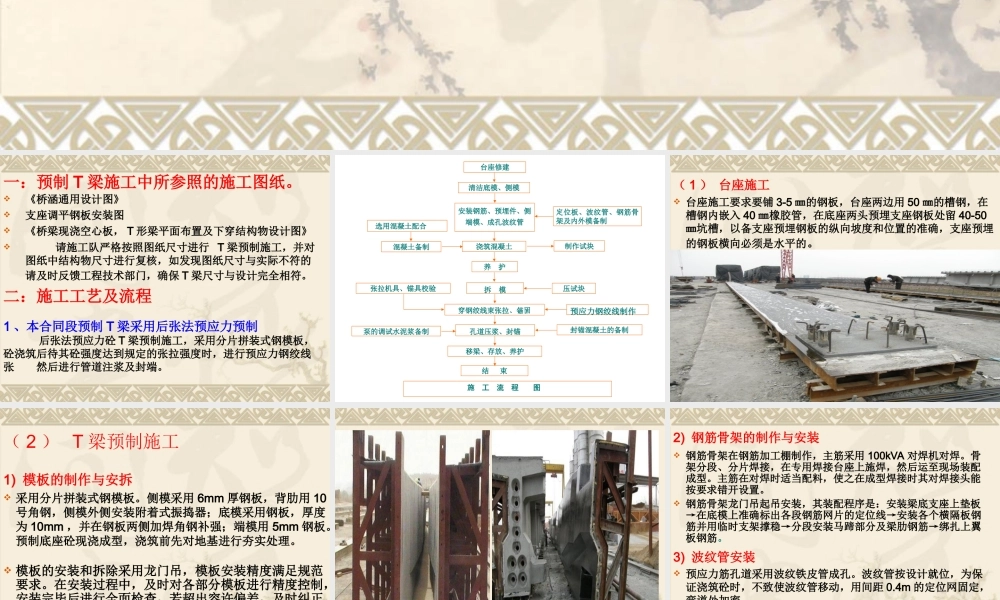

简支 T 形梁预制施工技术交底汇报人: 一:预制 T 梁施工中所参照的施工图纸。《桥涵通用设计图》支座调平钢板安装图《桥梁现浇空心板, T 形梁平面布置及下穿结构物设计图》 请施工队严格按照图纸尺寸进行 T 梁预制施工,并对图纸中结构物尺寸进行复核,如发现图纸尺寸与实际不符的请及时反馈工程技术部门,确保 T 梁尺寸与设计完全相符。 二:施工工艺及流程1 、本合同段预制 T 梁采用后张法预应力预制 后张法预应力砼 T 梁预制施工,采用分片拼装式钢模板,砼浇筑后待其砼强度达到规定的张拉强度时,进行预应力钢绞线张 然后进行管道注浆及封端。 制作试块台座修建清洁底模、侧模安装钢筋、预埋件、侧端模、成孔波纹管定位板、波纹管、钢筋骨架及内外模备制浇筑混凝土混凝土备制养 护穿钢绞线束张拉、锚固压试块移梁、存放、养护张拉机具、锚具校验拆 模孔道压浆、封锚封锚混凝土的备制泵的调试水泥浆备制结 束施 工 流 程 图 选用混凝土配合 预应力钢绞线制作 ( 1 ) 台座施工 台座施工要求要铺 3-5 ㎜的钢板,台座两边用 50 ㎜的槽钢,在槽钢内嵌入 40 ㎜橡胶管,在底座两头预埋支座钢板处留 40-50㎜坑槽,以备支座预埋钢板的纵向坡度和位置的准确,支座预埋的钢板横向必须是水平的。 ( 2 ) T 梁预制施工1) 模板的制作与安拆 采用分片拼装式钢模板。侧模采用 6mm 厚钢板,背肋用 10号角钢,侧模外侧安装附着式振捣器;底模采用钢板,厚度为 10mm ,并在钢板两侧加焊角钢补强;端模用 5mm 钢板。预制底座砼现浇成型,浇筑前先对地基进行夯实处理。 模板的安装和拆除采用龙门吊,模板安装精度满足规范要求。在安装过程中,及时对各部分模板进行精度控制,安装完毕后进行全面检查,若超出容许偏差,及时纠正。 2) 钢筋骨架的制作与安装 钢筋骨架在钢筋加工棚制作,主筋采用 100kVA 对焊机对焊。骨架分段、分片焊接,在专用焊接台座上施焊,然后运至现场装配成型。主筋在对焊时适当配料,使之在成型焊接时其对焊接头能按要求错开设置。 钢筋骨架龙门吊起吊安装,其装配程序是:安装梁底支座上垫板→在底模上准确标出各段钢筋网片的定位线→安装各个横隔板钢筋并用临时支架撑稳→分段安装马蹄部分及梁肋钢筋→绑扎上翼板钢筋。3) 波纹管安装 预应力筋孔道采用波纹铁皮管成孔。波纹管按设计就位,为保证浇筑砼时,不致使波纹管移动,用间距 0.4m 的定位...
