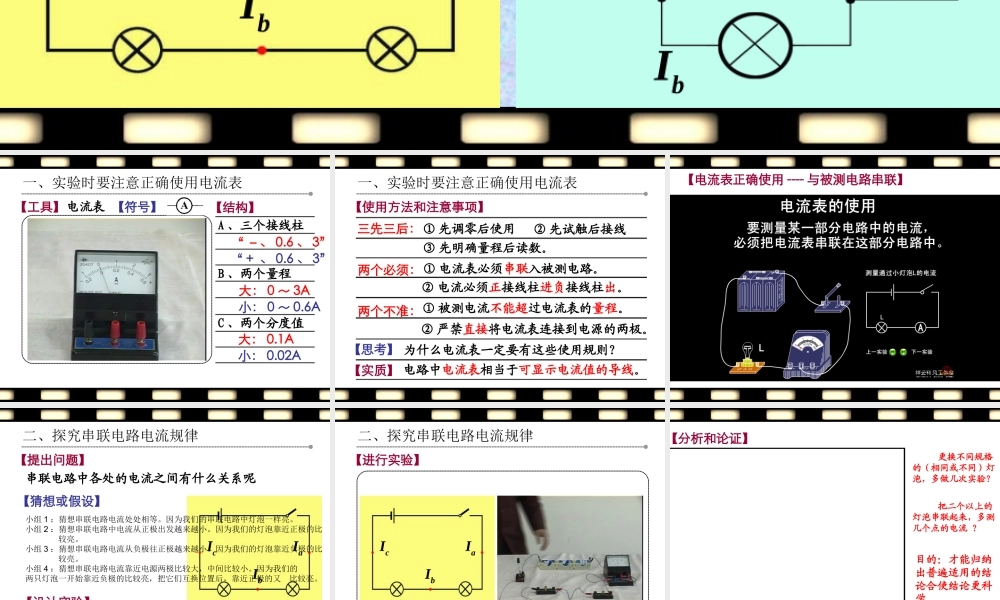

IcIbIa 五探究串、并联电路的电流规律 第五章电流与电路IaIcIb电流表A 、三个接线柱B 、两个量程C 、两个分度值“ －、 0.6 、 3”“ + 、 0.6 、 3”一、实验时要注意正确使用电流表 【工具】【符号】【结构】大： 0 ～ 3A小： 0 ～ 0.6A大： 0.1A小： 0.02A三先三后：两个必须：两个不准： ① 电流表必须串联入被测电路。② 电流必须正接线柱进负接线柱出。① 先调零后使用① 被测电流不能超过电流表的量程。② 严禁直接将电流表连接到电源的两极。为什么电流表一定要有这些使用规则？电路中电流表相当于可显示电流值的导线。【使用方法和注意事项】【思考】【实质】② 先试触后接线③ 先明确量程后读数。一、实验时要注意正确使用电流表 【电流表正确使用 ---- 与被测电路串联】IcIbIa就用一个电流表分别测 A 、 B 、 C 三点的电流。 二、探究串联电路电流规律串联电路中各处的电流之间有什么关系呢【提出问题】【设计实验】【猜想或假设】小组 1 ：猜想串联电路电流处处相等。因为我们的串联电路中灯泡一样亮。小组 2 ：猜想串联电路中电流从正极出发越来越小。因为我们的灯泡靠近正极的比 较亮。小组 3 ：猜想串联电路电流从负极往正极越来越小。因为我们的灯泡靠近负极的比 较亮。小组 4 ：猜想串联电路电流靠近电源两极比较大，中间比较小。因为我们的 两只灯泡一开始靠近负极的比较亮，把它们互换位置后，靠近正极的又比较亮。IcIbIa串联电路中，电流处处相等。二、探究串联电路电流规律【进行实验】【结论】串联电路中，电流处处相等。【结论】 更换不同规格的（相同或不同）灯泡，多做几次实验？目的：才能归纳出普遍适用的结论合使结论更科学。 把二个以上的灯泡串联起来，多测几个点的电流 ？【分析和论证】就用一个电流表分别测干路 A 和支路 B 、 C 三点的电流。 三、探究并联电路电流规律并联电路中各处的电流之间有什么关系呢【提出问题】【设计实验】【猜想或假设】小组 1 ：并联电路各支路的电流相等。小组 2 ：并联电路各支路的电流不相等。小组 3 ：并联电路中干路的等于支路的电流之和。IaIcIbIaIcIb并联电路中，干路电流等于各支路电流之和。三、探究并联电路电流规律【进行实验】【结论】 更换不同规格的（相同或不同）灯泡，多做几次实验？目的：才能归纳出普遍适用的结论合使结论更科学。 把二个以上的灯泡并联起来，多测几个支路的电流 ？并联...
